一种防火型的配电开关控制柜的制作方法

531次浏览
一种防火型的配电开关控制柜的制作方法

本发明涉及开关控制柜,具体为一种防火型的配电开关控制柜。


背景技术:

1、高压配电线路、配电变压器、低压配电线路以及相应的控制保护设备组成,配电系统由配电变电所(通常是将电网的输电电压降为配电电压)、高压配电线路(即1千伏以上电压)、配电变压器、低压配电线路(1千伏以下电压)以及相应的控制保护设备组成。配电电压通常有35千~60千伏和3千~10千伏等。

2、配电开关控制柜在使用的过程中,由于配电开关的在工作的过程中会产生热量,大量的热量积累后,最终会造成配电开关的损坏,严重会产生明火造成火灾,因此配电开关控制柜需要进行日常散热,传统的散热装置不能均匀的散热,造成散热效果不好。


技术实现思路

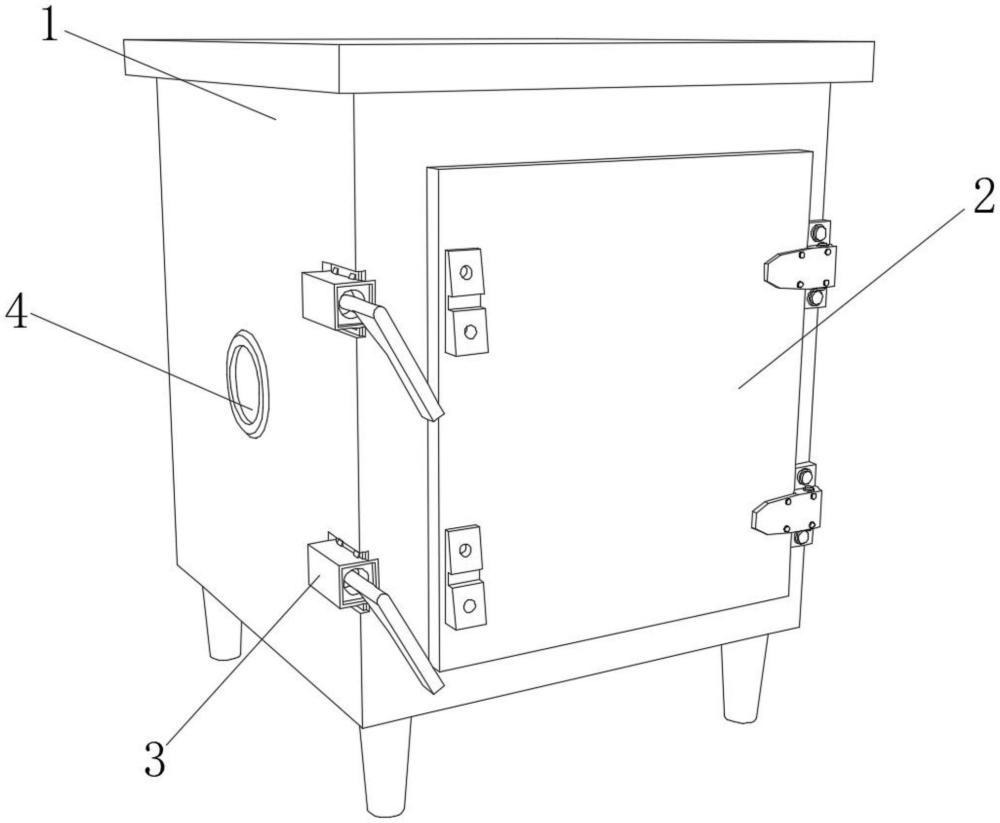

1、为实现以上目的,本发明通过以下技术方案予以实现:一种防火型的配电开关控制柜,包括柜体,该柜体用于配电开关防护安装,所述柜体的外表面铰接有防护门,所述柜体的外表面两侧均开设有通孔;

2、固定扣件,该固定扣件用于柜体控制柜防护门固定;

3、分层组件,该分层组件用于开关控制柜内部降温,所述分层组件的底部固定安装有定位块,所述分层组件的内部固定安装有导风管;

4、所述分层组件通过定位块固定安装在柜体的内部,所述固定扣件固定安装在柜体远离防护门一侧的表面,所述导风管通过通孔固定安装在柜体的外表面两侧;

5、其中,所述固定扣件包括定位槽,所述定位槽的设置有两个,两个所述定位槽设置在柜体的外表面边缘处,定位槽的内部固定安装有固定板,所述固定板的外表面中间处固定安装有方槽,所述方槽的内部转动安装有转球,所述转球的表面固定安装有卡接板。在工作人员调整开关控制柜时,部分开关控制柜设置在室外,当开关控制柜长期受雨水侵蚀时,容易导致柜体与防护门之间的连接处生锈,影响开关控制柜正常使用情况,因此通过固定扣件连接柜体与防护门。

6、优选的,所述卡接板的表面活动安装有接片,所述接片固定安装在防护门的外表面,所述接片的表面开设有卡槽,所述卡槽与卡接板卡接适配。工作人员转动卡接板使得卡接板在卡槽内活动,在卡接板转动时带动转球在方槽内转动,方槽内设置为圆柱状结构并与转球相适配,方槽对转球进行防护,避免转球受到雨水侵蚀发生损坏。

7、优选的,所述分层组件包括底撑块,所述底撑块固定安装在定位块的顶部,所述底撑块的顶部固定安装有侧接架,所述侧接架的相对面之间固定安装有内腔架,所述内腔架的内壁两侧固定安装有稳定块,所述稳定块的顶部均固定安装有承接板。控制元件通过稳定块夹持设置在内腔架的内部,在开关控制柜运行时由于控制柜长期运行内部热量较高,自然风通过导风管传输至内腔架内,通过内腔架将柜体外输送的低温气流扩散至柜体内,以对柜体进行降温散热处理,通过两侧的导风管向柜体内输送低温气流,使得气流分散更加均匀,避免柜体内的温度过高造成内部电子元件短路导致元件自燃。

8、优选的,所述内腔架的外表面两侧设置有侧板,所述侧板的外表面两侧均固定安装有滑轨,所述侧接架滑动安装在滑轨的内部,所述内腔架的顶部固定安装有喷洒件。当开关控制柜因线路短路出现自燃现象时,工作人员启动喷洒件,使得喷洒件在柜体内喷洒灭火液体,以对着火的开关控制柜进行灭火。

9、优选的,所述导风管设置有两个,两个所述导风管均固定安装在侧接架的内部,且所述导风管贯穿侧板延伸至内腔架的内部。在对柜体内进行灭火后,喷洒出的液体顺着导风管向柜体外输送,避免灭火液体喷洒后浸泡开关控制柜内的电子元件,导致线路二次短路发生漏电。

10、优选的,所述侧接架包括滑块,所述滑块设置有两个,两个所述滑块的外表面均固定安装有圆杆,所述圆杆的外表面均固定安装有弯架,所述弯架套设在导风管的外表面。导风管设置在侧接架之间,侧接架滑动设置在滑轨内,在滑轨,工作人员导风管夹持在侧接架组件,滑块带动圆杆在滑轨内滑动,使得弯架夹持在导风管表面,圆块为易变形材质,使得圆块与导风管产生挤压,以增加与导风管之间的接触面积,在开关控制柜受到撞击时,弯架受到柜体与内腔架挤压,与柜体内壁相抵,柔性圆块对导风管进行夹持,使得导风管支撑在柜体与内腔架之间,对内层的内腔架进行防护,降低开关控制柜受到的撞击,对内部元件进行防护。

11、优选的,所述滑块滑动安装在滑轨的内部,所述滑轨的相对面之间固定安装有横块,所述横块的底部固定安装有短杆,所述短杆的表面固定安装有圆块。

12、优选的,所述圆块的下表面固定安装有弯折板,所述弯折板固定安装在底撑块的顶部,所述弯折板固定安装在横块的外表面。

13、优选的,所述喷洒件包括顶框,所述顶框的内部中间处固定安装有固定块,所述固定块的内部固定安装有双头接板,所述双头接板的相对面之间固定安装有穿杆。工作人员启动喷洒件使得喷洒头喷洒灭火液体,以对着火的开关控制柜进行灭火,在喷洒头喷洒液体时,两侧喷洒头喷出的液体对冲,使套块与拨板受到冲击在穿杆表面滑动,使得液体之间产生冲击液体在柜体中间处汇集,并使液体间碰撞飞溅,在内腔架内流动扩散,以扩大液体灭火时的覆盖范围,提高灭火速度。

14、优选的,所述穿杆的表面套设有套块,所述套块滑动适配在穿杆的表面,所述套块的表面固定安装有拨板,所述拨板的外表面固定安装有喷洒头。

15、本发明提供了一种防火型的配电开关控制柜。具备以下有益效果:

16、一、该防火型的配电开关控制柜,通过控制元件通过稳定块夹持设置在内腔架的内部,在开关控制柜运行时由于控制柜长期运行内部热量较高,自然风通过导风管传输至内腔架内,通过内腔架将柜体外输送的低温气流扩散至柜体内,以对柜体进行降温散热处理,通过两侧的导风管向柜体内输送低温气流,使得气流分散更加均匀,避免柜体内的温度过高造成内部电子元件短路导致元件自燃。

17、二、该防火型的配电开关控制柜,通过工作人员转动卡接板使得卡接板在卡槽内活动,在卡接板转动时带动转球在方槽内转动,方槽内设置为圆柱状结构并与转球相适配,方槽对转球进行防护,避免转球受到雨水侵蚀发生损坏。

18、三、该防火型的配电开关控制柜,通过在对柜体内进行灭火后,喷洒出的液体顺着导风管向柜体外输送,避免灭火液体喷洒后浸泡开关控制柜内的电子元件,导致线路二次短路发生漏电。

19、四、该防火型的配电开关控制柜,通过导风管设置在侧接架之间,侧接架滑动设置在滑轨内,在滑轨,工作人员导风管夹持在侧接架组件,滑块带动圆杆在滑轨内滑动,使得弯架夹持在导风管表面,圆块为易变形材质,使得圆块与导风管产生挤压,以增加与导风管之间的接触面积,在开关控制柜受到撞击时,弯架受到柜体与内腔架挤压,与柜体内壁相抵,柔性圆块对导风管进行夹持,使得导风管支撑在柜体与内腔架之间,对内层的内腔架进行防护,降低开关控制柜受到的撞击,对内部元件进行防护。

20、五、该防火型的配电开关控制柜,通过工作人员启动喷洒件使得喷洒头喷洒灭火液体,以对着火的开关控制柜进行灭火,在喷洒头喷洒液体时,两侧喷洒头喷出的液体对冲,使套块与拨板受到冲击在穿杆表面滑动,使得液体之间产生冲击液体在柜体中间处汇集,并使液体间碰撞飞溅,在内腔架内流动扩散,以扩大液体灭火时的覆盖范围,提高灭火速度。

文档序号 : 【 40000457 】

技术研发人员:沈钟
技术所有人:天津启信通达科技有限公司

备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
