园艺用盆栽放置架连接装置

本发明涉及园艺栽培，具体来说是园艺用盆栽放置架连接装置。

背景技术：

1、盆栽绿植不仅具有很强的观赏性强，而且还能通过光合作用吸收空气中的二氧化碳释放氧气，改善空气质量，所以盆栽广泛用于城市布景中。

2、然而盆栽城市布景时，通常会将盆栽放置在放置架上，这是因为盆栽放置在盆栽放置架上不仅能够节省空间，增加盆栽的空间层次感和视觉吸引力，同时也能够确保每个植物都能获得均匀的光照，避免低处植物被其他盆栽遮挡，增加空气流通，减少湿气积聚，从而降低植物根部发霉或腐烂的风险。

3、由于盆栽放置架大都是塑料或铝材制成，所以该材质盆栽放置架虽然质轻且便于携带。然而每个盆栽放置架均单独存在，如果轻微的碰撞或触碰盆栽放置架移动甚至倾倒，从而影响整体的美观和稳定性。

4、为了增加盆栽放置架的美观和稳固性，会将每个单独的盆栽放置架通过连接装置进行连接。而现有普遍使用的盆栽放置架连接装置就是由多个盆栽放置架连接单元组成，每个盆栽放置架连接单元上开设放置盆栽的凹槽，需要展示时，通过将特定数目的盆栽放置架连接单元相互连接，从而完成对盆栽放置架连接单元中盆栽美观与稳定的展示。

5、由于目前使用的盆栽放置架连接单元中开设放置盆栽的凹槽尺寸固定，所以不能根据所要展示盆栽的花束大小合理的调整两个盆栽放置架连接单元间距，导致相邻盆栽放置架连接单元内盆栽相邻较远，影响展示盆栽的整体美观性。

技术实现思路

1、针对现有技术存在的不足，本发明的目的是提供一种园艺用盆栽放置架连接装置，能够自由的根据花束大小合理的调整盆栽放置架连接单元的间距，使得展示盆栽更加紧凑，提高展示美观性。

2、为解决上述技术问题，本发明给出的实现方案是提供一种园艺用盆栽放置架连接装置，包括包括能够可拆卸连接的多个盆栽放置架连接单元，各盆栽放置架连接单元均包括：

3、第一盆栽放置盘，沿水平方向设置为两个，且各第一盆栽放置盘能够与相邻的下一盆栽放置架连接单元中的第一盆栽放置盘可拆卸连接；

4、连接件，设在两个相邻的第一盆栽放置盘之间，用于连接两个相邻第一盆栽放置盘并调节两个相邻第一盆栽放置盘之间的距离，所述连接件包括：

5、第一固定块，与两个相邻第一盆栽放置盘中的其中一个连接；

6、第二固定块，和第一固定块等高且沿竖向平行设置，所述第二固定块与两个相邻第一盆栽放置盘中的另外一个连接；

7、长度调节件，设在第一固定块和第二固定块上，用于调节第一固定块和第二固定块之间的横向距离；

8、限位件，设在第一固定块和第二固定块之间，并与第一固定块和第二固定块的内壁连接。

9、优选地，所述长度调节件为两个叉形组件，各叉形组件分别设置在第一固定块与第二固定块的前侧壁和后侧壁上，且两个叉形组件通过转轴连接，两个叉形组件的端部分别在第一固定块与第二固定块的前壁和后侧壁上下滑动，所述长度调节件的底部通过调节杆和轴承与转轴连接。

10、优选地，所述转轴上还设有加强支撑件，所述加强支撑件包括：转盘、第一连接杆、第二连接杆和滑道，所述转盘固定在转轴上，所述转盘的盘面上铰接第一连接杆的一端部，第一连接杆的另一端部与第二连接杆的底端铰接，第二连接杆的顶部贯穿滑道，且穿出端与长度调节件的底部连接，所述滑道通过沿水平方向设置的长度可调的连杆与第二固定块或第一固定块内壁连接，所述连杆为长度可调的杆体，所述限位件是长度可调的杆体，且与第一固定块和第二固定块内壁滑动。

11、优选地，所述第二连接杆的穿出端连接竖杆，所述竖杆的外壁上铰接有多个倾斜设置的第一抵接杆，所述第一抵接杆的高端与竖杆的外壁铰接，第一抵接杆的底端与第一固定块和第二固定块的内壁铰接，各第一抵接杆与竖杆外壁之间还铰接有多个倾斜设置的第二抵接杆。

12、优选地，所述第一抵接杆和第二抵接杆均等间距设在竖杆的外壁上，且多个第一抵接杆和多个第二抵接杆均沿竖杆的轴向对称设置。

13、优选地，所述限位件包括第一板体和两个第二板体，所述第一板体为中空板，且第一板体的左端和右端均敞口，两个第二板体的一端部均沿水平方向设在第一板体内，并与第一板体沿水平方向滑动连接，位于第一板体内的两个第二板体上套设有弹簧，远离第一板体的两个第二板体的端部分别与第一固定块和第二固定块连接。

14、优选地，所述远离第一板体的两个第二板体的端部分别与第一固定块和第二固定块磁吸连接。

15、优选地，所述限位件上设有用于放置盆栽的第二盆栽放置盘。

16、优选地，所述第一固定块与第二固定块的底部设有带叉车片的滚轮。

17、与现有技术相比，本发明具有的有益效果是：

18、1、本发明能够自由的根据花束大小合理的调整盆栽放置架连接单元的间距，使得展示盆栽更加紧凑，提高展示美观性。在本发明通过将上一盆栽放置架连接单元中的第一盆栽放置盘与下一盆栽放置架连接单元中的第一盆栽放置盘可拆卸连接，依次拼接后将多个盆栽放置架连接单元串联在一起，相比于单一的花盆放置架，这种连接方式增加了整体稳固性，另外相邻两个盆栽放置架连接单元的间距，能够根据花束大小通过位于第一固定块和第二固定块之间的长度调节件以及限位件调节第一固定块和第二固定块之间的距离，合理调整距离，提高展示美观性。

19、2、本发明通过设置带叉车片的滚轮和两个叉形组件，能够通过移动第一固定块或第二固定块，更加方便的调节第一固定块和第二固定块之间的距离，便于更加合理调整相邻两个盆栽放置架连接单元的间距，增加美观性。同时，通过将限位板与两个叉形组件之间的转轴产生连接关系，能够进一步增加整体稳固性同时增加调节的便利性。

20、3、本发明还通过设置加强支撑件在进一步增加限位板与第一固定块和第二固定块间的整体稳固性的同时也更方便调节第一固定块和第二固定块间的距离，提高了便利性。

1.园艺用盆栽放置架连接装置，包括能够可拆卸连接的多个盆栽放置架连接单元，其特征在于，各盆栽放置架连接单元均包括：

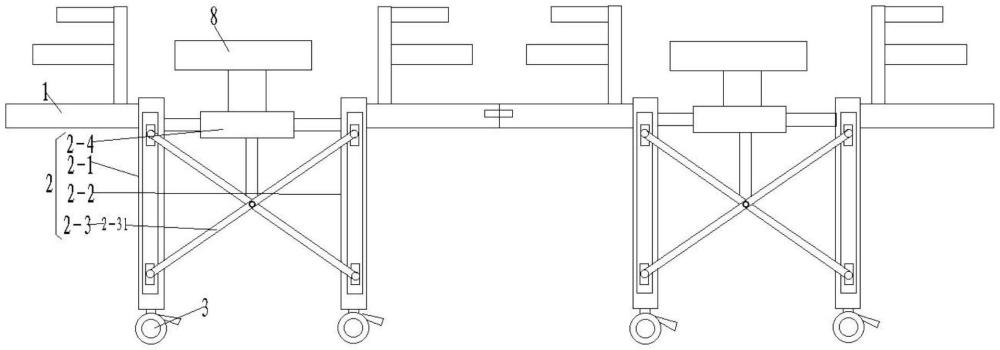

2.根据权利要求1所述的园艺用盆栽放置架连接装置，其特征在于，所述长度调节件(2-3)为两个叉形组件(2-31)，各叉形组件(2-31)分别设置在第一固定块(2-1)与第二固定块(2-2)的前侧壁和后侧壁上，且两个叉形组件(2-31)通过转轴连接，两个叉形组件(2-31)的端部分别在第一固定块(2-1)与第二固定块(2-2)的前壁和后侧壁上下滑动，所述限位件(2-4)为限位板，限位板的底部通过调节杆和轴承与转轴连接。

3.根据权利要求2所述的园艺用盆栽放置架连接装置，其特征在于，所述转轴上还设有加强支撑件(4)，所述加强支撑件(4)包括：转盘(4-1)、第一连接杆(4-2)、第二连接杆(4-3)和滑道(4-4)，所述转盘(4-1)固定在转轴上，所述转盘(4-1)的盘面上铰接第一连接杆(4-2)的一端部，第一连接杆(4-2)的另一端部与第二连接杆(4-3)的底端铰接，第二连接杆(4-3)的顶部贯穿滑道(4-4)，且穿出端与限位板(2-4)的底部连接，所述滑道(4-4)通过沿水平方向设置的长度可调的连杆与第二固定块(2-2)或第一固定块(2-1)内壁连接，所述连杆为长度可调的杆体，所述限位件(2-4)是长度可调的杆体，且与第一固定块(2-1)和第二固定块(2-2)内壁滑动。

4.根据权利要求3所述的园艺用盆栽放置架连接装置，其特征在于，所述第二连接杆(4-3)的穿出端连接竖杆(5)，所述竖杆(5)的外壁上铰接有多个倾斜设置的第一抵接杆(6)，所述第一抵接杆(6)的高端与竖杆(5)的外壁铰接，第一抵接杆(6)的底端与第一固定块(2-1)和第二固定块(2-2)的内壁铰接，各第一抵接杆(6)与竖杆(5)外壁之间还铰接有多个倾斜设置的第二抵接杆(7)。

5.根据权利要求4所述的园艺用盆栽放置架连接装置，其特征在于，所述第一抵接杆(6)和第二抵接杆(7)均等间距设在竖杆(5)的外壁上，且多个第一抵接杆(6)和多个第二抵接杆(7)均沿竖杆(5)的轴向对称设置。

6.根据权利要求1所述的园艺用盆栽放置架连接装置，其特征在于，所述限位件(2-4)包括第一板体(2-41)和两个第二板体(2-42)，所述第一板体(2-41)为中空板，且第一板体(2-41)的左端和右端均敞口，两个第二板体(2-42)的一端部均沿水平方向设在第一板体(2-41)内，并与第一板体(2-41)沿水平方向滑动连接，位于第一板体(2-41)内的两个第二板体(2-42)上套设有弹簧，远离第一板体(2-41)的两个第二板体(2-42)的端部分别与第一固定块(2-1)和第二固定块(2-2)连接。

7.根据权利要求6所述的园艺用盆栽放置架连接装置，其特征在于，所述远离第一板体(2-41)的两个第二板体(2-42)的端部分别与第一固定块(2-1)和第二固定块(2-2)磁吸连接。

8.根据权利要求1所述的园艺用盆栽放置架连接装置，其特征在于，所述限位件(2-4)上设有用于放置盆栽的第二盆栽放置盘(8)。

9.根据权利要求1所述的园艺用盆栽放置架连接装置，其特征在于，所述第一固定块(2-1)与第二固定块(2-2)的底部设有带叉车片的滚轮(3)。
