一种避免堵塞的牧草种植施肥机的制作方法

本技术涉及牧草种植施肥机，具体为一种避免堵塞的牧草种植施肥机。

背景技术：

1、牧草种植施肥机是一种用于牧草种植过程中施肥的机械设备。它结合了种植和施肥的功能，可以大大提高牧草种植的效率和产量，牧草种植施肥机是可以将肥料均匀地撒布在土壤上，还可以减少人力成本，提高劳动生产率，其次，由于施肥均匀，可以减少肥料的浪费，并降低对环境的污染，此外，这种机器还可以提高牧草的品质和产量，从而增加农民的收入，但在使用过程中需要注意堵塞的问题；

2、参考中国专利授权公告号cn216700904u，授权公告日为2022.06.10，公开了一种用于盐碱地牧草种植的施肥装置，该实用新型使用简单，操作方便，通过翻土轮对泥土进行翻土的同时带动卸料盘上的出料槽对土壤进行施肥，减少后续人工施肥的劳动强度，提高施肥的方便性；

3、但该实用新型在使用过程中，卸料盘和出料槽容易挤压肥料，使废肥料粘黏在卸料盘上，导致肥料堵塞在储料斗内，致使施肥不均匀，使得牧草生长不均匀；

4、因此，我们提出一种避免堵塞的牧草种植施肥机，以便于解决上述中提出的问题。

技术实现思路

1、本实用新型的目的在于提供一种避免堵塞的牧草种植施肥机，以解决上述背景技术提出的目前该实用新型在使用过程中，卸料盘和出料槽容易挤压肥料，使废肥料粘黏在卸料盘上，导致肥料堵塞在储料斗内，致使施肥不均匀，使得牧草生长不均匀的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种避免堵塞的牧草种植施肥机，包括：底板、固定安装在底板上侧左方的扶手和与底板通过连接轴转动连接的翻土齿；

3、还包括：

4、所述底板的上侧设置有翻转机构，其中翻转机构包括投料柱、翻转电机和旋片，所述投料柱固定安装在底板的上侧，且投料柱的上侧固定安装有翻转电机；

5、所述底板的上侧设置有定量机构，其中定量机构包括电动伸缩杆、挡板和滑轮，所述电动伸缩杆固定安装在底板的上侧，且电动伸缩杆的输出轴固定连接有挡板。

6、优选的，所述底板与连接轴转动连接，且连接轴的外侧固定连接有转动轮，并且转动轮关于连接轴的竖直中轴线前后对称，而且转动轮关于底板的竖直中轴线左右对称。

7、优选的，所述连接轴的外侧中间固定连接有第一锥齿轮，且第一锥齿轮与第二锥齿轮啮合连接，并且第二锥齿轮固定安装在传动电机的输出轴上。

8、优选的，所述传动电机固定安装在底板的上侧，且传动电机的输出轴贯穿通过底板，并且底板的上侧固定连接有蓄电池。

9、优选的，所述投料柱的内部设置有旋片，且旋片固定连接在翻转电机的输出轴上，并且投料柱的右侧固定连接有投料口。

10、优选的，所述投料口的下侧固定安装在支撑架上，且支撑架固定安装在底板的上侧，并且支撑架位于电动伸缩杆的上侧。

11、优选的，所述挡板与投料柱滑动连接，且挡板的下方右侧设置有滑轮，并且滑轮与滑槽卡槽连接，而且滑槽设置在底板的上侧。

12、与现有技术相比，本实用新型的有益效果是：该避免堵塞的牧草种植施肥机，转动的转动轮在左侧，方便移动底板，旋转的旋片可以使投料柱内的肥料能够翻转上去，进而防止肥料积攒在投料柱内，防止堵塞投料柱，确保施肥效果达到最佳，挡板做左右往复运动，使肥料间歇性的播撒到地里面，进一步增加施肥的效果；

13、1.设置有第一锥齿轮、第二锥齿轮和传动电机，通过启动传动电机，让第二锥齿轮发生旋转，进而带着第一锥齿轮一起旋转，从而使连接轴带着转动轮一起转动，且转动的转动轮在左侧，方便移动底板；

14、2.设置有投料柱、翻转电机和旋片，通过翻转电机带着旋片一起旋转，使位于投料柱内的肥料能够翻转上去，进而防止肥料积攒在投料柱内，防止堵塞投料柱，确保施肥效果达到最佳；

15、3.设置有电动伸缩杆、挡板和滑轮，通过启动电动伸缩杆，带着挡板在投料柱内做左右往复运动，从而使肥料间歇性的播撒到地里面，进一步增加施肥的效果。

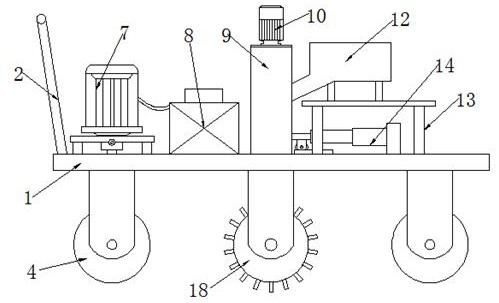

1.一种避免堵塞的牧草种植施肥机，包括：底板（1）、固定安装在底板（1）上侧左方的扶手（2）和与底板（1）通过连接轴（3）转动连接的翻土齿（18）；

2.根据权利要求1所述的一种避免堵塞的牧草种植施肥机，其特征在于：所述底板（1）与连接轴（3）转动连接，且连接轴（3）的外侧固定连接有转动轮（4），并且转动轮（4）关于连接轴（3）的竖直中轴线前后对称，而且转动轮（4）关于底板（1）的竖直中轴线左右对称。

3.根据权利要求2所述的一种避免堵塞的牧草种植施肥机，其特征在于：所述连接轴（3）的外侧中间固定连接有第一锥齿轮（5），且第一锥齿轮（5）与第二锥齿轮（6）啮合连接，并且第二锥齿轮（6）固定安装在传动电机（7）的输出轴上。

4.根据权利要求3所述的一种避免堵塞的牧草种植施肥机，其特征在于：所述传动电机（7）固定安装在底板（1）的上侧，且传动电机（7）的输出轴贯穿通过底板（1），并且底板（1）的上侧固定连接有蓄电池（8）。

5.根据权利要求1所述的一种避免堵塞的牧草种植施肥机，其特征在于：所述投料柱（9）的内部设置有旋片（11），且旋片（11）固定连接在翻转电机（10）的输出轴上，并且投料柱（9）的右侧固定连接有投料口（12）。

6.根据权利要求5所述的一种避免堵塞的牧草种植施肥机，其特征在于：所述投料口（12）的下侧固定安装在支撑架（13）上，且支撑架（13）固定安装在底板（1）的上侧，并且支撑架（13）位于电动伸缩杆（14）的上侧。

7.根据权利要求1所述的一种避免堵塞的牧草种植施肥机，其特征在于：所述挡板（15）与投料柱（9）滑动连接，且挡板（15）的下方右侧设置有滑轮（16），并且滑轮（16）与滑槽（17）卡槽连接，而且滑槽（17）设置在底板（1）的上侧。
