一种可防护式深松犁

本技术属于保护性耕作全程机械化，具体涉及一种可防护式深松犁。

背景技术：

1、玉米作为全球重要的粮食作物，其种植过程中所产生的大量秸秆被大量废弃或焚烧，不仅浪费了资源，还对环境造成了污染。为了解决这一问题，农民们通常将玉米秸秆砍到放在垄上，连续2至3年后，出现土壤坚硬紧实的现象，伴随着施肥困难，从而导致土壤肥力降低的问题。

2、因此本实用新型提出一种可防护式深松犁，来解决农家有机肥施加较难，土壤肥力提升较慢的问题。

技术实现思路

1、为解决上述问题，本实用新型提出一种可防护式深松犁，来解决农家有机肥施加较难，土壤肥力提升较慢的问题。

2、为实现上述目的，本实用新型采用的技术方案是一种可防护式深松犁，用于将农家有机肥施加在由玉米秸秆覆盖后土壤内，包括：机架、圆盘切刀、深松装置、施肥装置、覆土板和限深轮，其特征在于：其中，

3、所述机架通过悬挂架安装在拖拉机车后，用于将圆盘切刀、深松装置、施肥装置、覆土板和限深轮设置在拖拉机车后；

4、所述圆盘切刀安装在机架位于拖拉机行进方向的前端，用于将地面上的玉米秸秆切开；

5、所述深松装置安装在机架下方，位于圆盘切刀在拖拉机行进方向的后方，用于将土壤进行深松；所述深松装置由高度调节组件和若干个深松组件所组成，所述深松组件通过高度调节组件设置在机架下方；

6、所述高度调节组件由固定座和高度调节杆所组成，所述固定座固定焊接在机架左右两侧，所述固定座内设有高度调节杆，所述高度调节杆上设有若干个上下排列的高度调节孔，所述固定座通过高度调节孔与高度调节杆连接，所述两个高度调节杆之间设有支撑架，所述支撑架的下侧横梁上设有若干个深松组件；

7、所述施肥装置安装在机架上，所述施肥装置的出料口位于深松装置在拖拉机行进方向的后方，用于将有机肥排放到深松后土壤上；

8、所述覆土板安装在机架下方，位于施肥装置出料口在拖拉机行进方向的后方，用于将玉米秸秆与泥土进行合垄；

9、所述限深轮安装在机架下方，位于机架在拖拉机行进方向的后侧，用于对合垄后的土壤表面进行镇压。

10、进一步优选的，所述悬挂架固定连接机架位于拖拉机行进方向的前侧，所述悬挂架两侧设有与机架上固定连接的第一挂耳和第二挂耳，所述悬挂架上侧固定设有第三挂耳。

11、进一步优选的，所述若干个圆盘切刀通过第一连接架设置在所述机架位于拖拉机行进方向前侧，所述若干个圆盘切刀安装在同一根转动轴上，所述若干个圆盘切刀的轴心位于同一条直线。

12、进一步优选的，所述深松组件包括铲柄、铲尖座和铲尖，所述铲柄的第一端部通过横梁上设有的u型的第一连接件与支撑架固定连接，所述铲柄第二端部通过铲尖座上设有的u型的第二连接件与铲尖座连接，所述铲尖座上方可拆卸的连接有铲尖。

13、进一步优选的，所述铲尖的形状为箭头形。

14、进一步优选的，所述铲尖座可以铲柄第二端部和第二连接件连接处为轴进行上下转动。

15、进一步优选的，所以所述施肥装置由施肥箱和施肥管所组成，所述施肥箱通过施肥箱外侧的支架固定安装在机架上，所述施肥箱采用上宽下窄的u型槽的结构设计，所述施肥箱内部安装有搅拌组件，所述施肥箱底部通过软管与施肥管进料口连接，且所述施肥管通过可移动的固定件固定安装在深松装置的后方的机架的横梁上。

16、进一步优选的，所述固定件由固定座和卡固件所组成，所述固定座为u形结构，所述固定座的一侧设有卡固件，所述卡固件与固定座为一体，所述卡固件为圆环形，所述卡固件具有卡口。

17、进一步优选的，所述覆土板通过连接杆设置机架下方，所述覆土板为v型结构，所述覆土板的开口方向与拖拉机行进方向相同。

18、使用本实用新型的有益效果是：

19、本实用新型结构简单且安装使用方便，通过圆盘切刀先将地面上的玉米秸秆切开，随后深松装置进行深松，通过施肥装置进行深施肥，其后的覆土板将玉米秸秆与泥土进行合垄，最后限深轮对合垄后的土壤表面进行镇压，从而解决了玉米秸秆覆盖后土壤紧实、施加农家有机肥困难的问题。

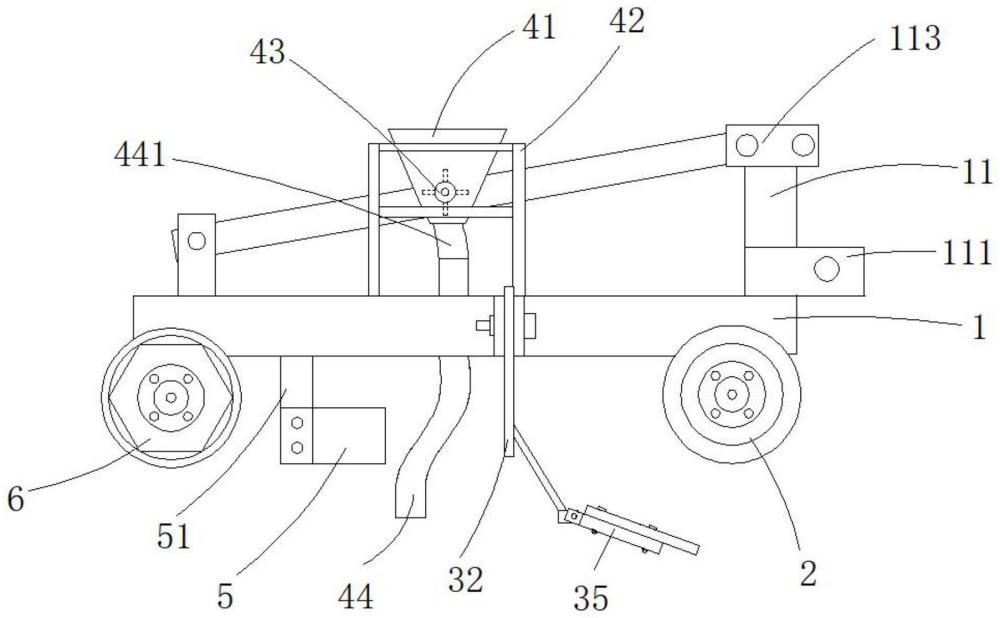

1.一种可防护式深松犁，用于将农家有机肥施加在由玉米秸秆覆盖后土壤内，包括：机架（1）、圆盘切刀（2）、深松装置（3）、施肥装置（4）、覆土板（5）和限深轮（6），其特征在于：其中，

2.根据权利要求1所述的一种可防护式深松犁，其特征在于:所述悬挂架（11）固定连接机架（1）位于拖拉机行进方向的前侧，所述悬挂架（11）两侧设有与机架（1）上固定连接的第一挂耳（111）和第二挂耳（112），所述悬挂架（11）上侧固定设有第三挂耳（113）。

3.根据权利要求1所述的一种可防护式深松犁，其特征在于:所述若干个圆盘切刀（2）通过第一连接架设置在所述机架（1）位于拖拉机行进方向前侧，所述若干个圆盘切刀（2）安装在同一根转动轴上，所述若干个圆盘切刀（2）的轴心位于同一条直线。

4.根据权利要求1所述的一种可防护式深松犁，其特征在于：所述深松组件包括铲柄（34）、铲尖座（35）和铲尖（36），所述铲柄（34）的第一端部通过横梁上设有的u型的第一连接件（331）与支撑架（33）固定连接，所述铲柄（34）第二端部通过铲尖座（35）上设有的u型的第二连接件（351）与铲尖座（35）连接，所述铲尖座（35）上方可拆卸的连接有铲尖（36）。

5.根据权利要求4所述的一种可防护式深松犁，其特征在于：所述铲尖（36）的形状为箭头形。

6.根据权利要求4所述的一种可防护式深松犁，其特征在于：所述铲尖座（35）可以铲柄（34）第二端部和第二连接件（351）连接处为轴心进行上下转动。

7.根据权利要求1所述的一种可防护式深松犁，其特征在于：所以所述施肥装置（4）由施肥箱（41）和施肥管（44）所组成，所述施肥箱（41）通过施肥箱（41）外侧的支架（42）固定安装在机架（1）上，所述施肥箱（41）采用上宽下窄的u型槽的结构设计，所述施肥箱（41）内部安装有搅拌组件（43），所述施肥箱（41）底部通过软管（441）与施肥管（44）进料口连接，且所述施肥管（44）通过可移动的固定件（45）固定安装在深松装置（3）的后方的机架（1）的横梁上。

8.根据权利要求7所述的一种可防护式深松犁，其特征在于：所述固定件（45）由第二固定座（451）和卡固件（452）所组成，所述第二固定座（451）为u形结构，所述第二固定座（451）的一侧设有卡固件（452），所述卡固件（452）与第二固定座（451）为一体，所述卡固件（452）为圆环形，所述卡固件（452）具有卡口。

9.根据权利要求1所述的一种可防护式深松犁，其特征在于：所述覆土板（5）通过连接杆（51）设置机架（1）下方，所述覆土板（5）为v型结构，所述覆土板（5）的开口方向与拖拉机行进方向相同。
