一种猪蛔虫感染期虫卵破壳装置

本技术属于生物培育，具体涉及一种猪蛔虫感染期虫卵破壳装置。

背景技术：

1、猪蛔虫受精卵发育时期分为一细胞期、二细胞期、四细胞期、桑椹胚期、囊胚期、肠胚期、l1期和l2期，其中l2期的虫卵又称为感染期虫卵，里面的幼虫已经具有一定的适应外界环境的能力和感染宿主的能力，并且在体外破壳孵育之后也能够存活较长时间并保持活跃。但是由于幼虫本身力量有限，在进行破壳孵育时需要通过人工来干预破壳工作才能保证破壳的成功率，现有的破壳方式是在显微镜的帮助下，工作人员利用盖玻片对放置有虫卵的载玻片进行挤压破壳，此种方式在破壳中存在两个弊端，第一个问题就是工作人员在通过盖玻片进行挤压动作时，施力并不均匀，容易造成一部分虫卵破壳成功，另一部分虫卵保持原样，影响了虫卵破壳的成功率，第二个问题就是由于幼虫抗压能力弱，在进行挤压过程中容易将破壳后的幼虫压碎，降低了幼虫的存活率，因此为了避免上述情况出现，进而研发一种猪蛔虫感染期虫卵破壳装置。

技术实现思路

1、本实用新型为了解决现有虫卵破壳过程中存在挤压施力不均，影响了虫卵破壳的成功率，以及在挤压过程中容易将破壳后的幼虫压碎，降低了幼虫的存活率的问题，进而提供一种猪蛔虫感染期虫卵破壳装置；

2、一种猪蛔虫感染期虫卵破壳装置，所述破壳装置包括底板、虫卵盛放单元和挤压破壳单元，所述虫卵盛放单元设置在底板顶部的一端上，且虫卵盛放单元与底板固定连接，挤压破壳单元设置在底板的顶部，且挤压破壳单元与底板滑动连接；

3、所述虫卵盛放单元上加工有两个与挤压破壳单元配合设置的限位槽，且两个限位槽沿虫卵盛放单元的宽度方向的中心线对称设置，底板的顶部固接有两条滑道，且两条滑道沿虫卵盛放单元的宽度方向的中心线平行相对设置，每条滑道的一端设置在限位槽中，挤压破壳单元的底部加工有两个滑槽，且每个滑槽与一条滑道对应配合设置，挤压破壳单元通过两个滑槽与两条滑道滑动连接，挤压破壳单元滑动至限位槽中后，挤压破壳单元的挤压端与虫卵盛放单元顶部的虫卵盛放处对应配合设置；

4、进一步地，所述虫卵盛放单元包括固定块和虫卵盛放盒，固定块上加工有两个与挤压破壳单元配合设置的限位槽，固定块的顶部中心处加工有放置槽，虫卵盛放盒嵌入在固定块顶部的放置槽中，且虫卵盛放盒与固定块拆卸连接；

5、进一步地，所述放置槽的前后两侧分别加工有一个搭接槽，且两个搭接槽相对设置，虫卵盛放盒的前后两侧相对设有一个搭接板，且每个搭接板与一个搭接槽对应配合设置，两个搭接板均与虫卵盛放盒固定连接，虫卵盛放盒通过两个搭接板搭接在固定块上；

6、进一步地，所述虫卵盛放盒的底部铺设有硅胶薄膜；

7、进一步地，所述挤压破壳单元包括顶部安装板、压框、压装板和两个滑动复位组件，所述两个滑动复位组件沿顶部安装板长度方向的中心线对称设置在顶部安装板的底部，且每个滑动复位组件与固定块上的一个限位槽对应配合设置，每个滑动复位组件的顶部与顶部安装板的底部固定连接，每个滑动复位组件的底部对应设置在一条滑道上，且每个滑动复位组件与所在的滑道滑动连接，顶部安装板高于虫卵盛放盒的顶部设置，顶部安装板的顶部中心处加工有一个矩形通孔，矩形通孔内壁的下缘处沿周向设有阶梯状的搭接凸起，且搭接凸起与矩形通孔的内壁一体成型设置，压框搭接在搭接凸起中的下层台阶上，压框的底端穿过矩形通孔并延伸至顶部安装板的下方，且压框的底端与虫卵盛放盒的顶部开口端配合设置，压装板设置在压框的顶部，且压装板搭接在搭接凸起中的下层台阶上，压装板的顶部与顶部安装板的顶部共面设置，且压装板通过螺栓与顶部安装板拆卸连接，压框通过压装板与顶部安装板拆卸连接；

8、进一步地，所述滑动复位组件包括滑动板和多个复位单元，所述滑动板与固定块上的一个限位槽对应配合设置，滑动板的底部加工有与滑道配合设置的滑槽，滑动板通过滑槽与所在的滑道滑动连接，多个复位单元沿滑动板的长度延伸方向等距设置在滑动板的顶部，且每个复位单元的底部与滑动板的顶部固定连接，每个复位单元的底部的顶部与顶部安装板的底部固定连接；

9、进一步地，所述复位单元包括一个导向套、一根导向杆和一根复位弹簧，所述导向套沿竖直方向设置在滑动板的顶部，且导向套的底部与滑动板的顶部固定连接，导向杆沿竖直方向插设在导向套中，且导向杆的底端与导向套滑动连接，导向杆的顶端设有连接片，且导向杆的顶端与连接片的底端中心处固定连接，连接片的顶端与顶部安装板的底部固定连接，复位弹簧设置在导向套与顶部安装板之间，且复位弹簧套设在导向杆的外圆面上，复位弹簧的底端与导向套的顶端固定连接，复位弹簧的顶端与顶部安装板的底部固定连接；

10、进一步地，所述顶部安装板的顶部加工有两个下压浅槽，每个下压浅槽位于一个滑动复位组件的正上方；

11、本申请相对于现有技术所产生的有益效果：

12、本申请提供一种猪蛔虫感染期虫卵破壳装置，采用单独的虫卵承载单元和挤压破壳单元，通过虫卵承载单元承载虫卵，并利用挤压破壳单元对承载后的虫卵进行定向挤压，并且虫卵承载单元的顶部可以对挤压破壳单元进行限位，使挤压破壳单元下降到一定位置后就不会继续向下运动，即挤压破壳单元的底部不会与虫卵承载单元的内底部接触，在挤压过程中为幼虫留存了活动空间，避免了因挤压造成幼虫死亡的情况产生，同时本申请中的挤压破壳单元的挤压框通过顶部安装板进行支撑，工作人员可以通过按压顶部安装板带动压框向下运动实现挤压动作，相比于传统利用盖玻片进行挤压动作而言，此种按压方式的施力方向与挤压方向相同，工作人员不需要考虑如何拿持挤压工具，整个过程更为容易并且可以有效保证施力的准确性；

13、本申请中虫卵承载单元和挤压破壳单元可以产生相互滑动，在放置虫卵时可以将挤压破壳单元滑动到虫卵承载单元的远处，保证虫卵承载单元的顶部暴露在工作区域内，将虫卵放置好后，再将挤压破壳单元拉回至虫卵承载单元的顶部，进行挤压动作，在挤压动作完成后，继续将挤压破壳单元滑动到虫卵承载单元的远处，便于对幼虫进行收集孵育。

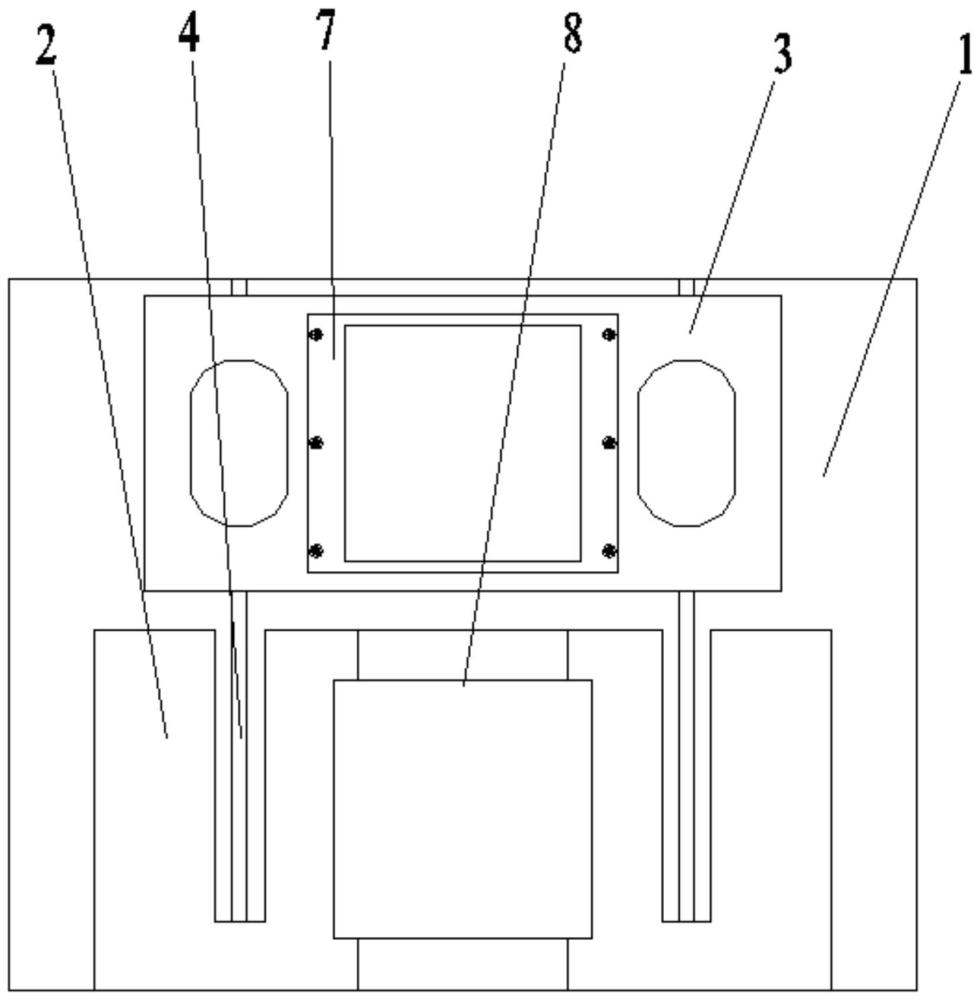

1.一种猪蛔虫感染期虫卵破壳装置，其特征在于：所述破壳装置包括底板(1)、虫卵盛放单元和挤压破壳单元，所述虫卵盛放单元设置在底板(1)顶部的一端上，且虫卵盛放单元与底板(1)固定连接，挤压破壳单元设置在底板(1)的顶部，且挤压破壳单元与底板(1)滑动连接；

2.根据权利要求1所述的一种猪蛔虫感染期虫卵破壳装置，其特征在于：所述虫卵盛放单元包括固定块(2)和虫卵盛放盒(8)，固定块(2)上加工有两个与挤压破壳单元配合设置的限位槽，固定块(2)的顶部中心处加工有放置槽，虫卵盛放盒(8)嵌入在固定块(2)顶部的放置槽中，且虫卵盛放盒(8)与固定块(2)拆卸连接。

3.根据权利要求2所述的一种猪蛔虫感染期虫卵破壳装置，其特征在于：所述放置槽的前后两侧分别加工有一个搭接槽，且两个搭接槽相对设置，虫卵盛放盒(8)的前后两侧相对设有一个搭接板，且每个搭接板与一个搭接槽对应配合设置，两个搭接板均与虫卵盛放盒(8)固定连接，虫卵盛放盒(8)通过两个搭接板搭接在固定块(2)上。

4.根据权利要求3所述的一种猪蛔虫感染期虫卵破壳装置，其特征在于：所述虫卵盛放盒(8)的底部铺设有硅胶薄膜。

5.根据权利要求4所述的一种猪蛔虫感染期虫卵破壳装置，其特征在于：所述挤压破壳单元包括顶部安装板(3)、压框(5)、压装板(7)和两个滑动复位组件(6)，所述两个滑动复位组件(6)沿顶部安装板(3)长度方向的中心线对称设置在顶部安装板(3)的底部，且每个滑动复位组件(6)与固定块(2)上的一个限位槽对应配合设置，每个滑动复位组件(6)的顶部与顶部安装板(3)的底部固定连接，每个滑动复位组件(6)的底部对应设置在一条滑道(4)上，且每个滑动复位组件(6)与所在的滑道(4)滑动连接，顶部安装板(3)高于虫卵盛放盒(8)的顶部设置，顶部安装板(3)的顶部中心处加工有一个矩形通孔，矩形通孔内壁的下缘处沿周向设有阶梯状的搭接凸起，且搭接凸起与矩形通孔的内壁一体成型设置，压框(5)搭接在搭接凸起中的下层台阶上，压框(5)的底端穿过矩形通孔并延伸至顶部安装板(3)的下方，且压框(5)的底端与虫卵盛放盒(8)的顶部开口端配合设置，压装板(7)设置在压框(5)的顶部，且压装板(7)搭接在搭接凸起中的下层台阶上，压装板(7)的顶部与顶部安装板(3)的顶部共面设置，且压装板(7)通过螺栓与顶部安装板(3)拆卸连接，压框(5)通过压装板(7)与顶部安装板(3)拆卸连接。

6.根据权利要求5所述的一种猪蛔虫感染期虫卵破壳装置，其特征在于：所述滑动复位组件(6)包括滑动板和多个复位单元，所述滑动板与固定块(2)上的一个限位槽对应配合设置，滑动板的底部加工有与滑道(4)配合设置的滑槽，滑动板通过滑槽与所在的滑道(4)滑动连接，多个复位单元沿滑动板的长度延伸方向等距设置在滑动板的顶部，且每个复位单元的底部与滑动板的顶部固定连接，每个复位单元的底部的顶部与顶部安装板(3)的底部固定连接。

7.根据权利要求6所述的一种猪蛔虫感染期虫卵破壳装置，其特征在于：所述复位单元包括一个导向套、一根导向杆和一根复位弹簧，所述导向套沿竖直方向设置在滑动板的顶部，且导向套的底部与滑动板的顶部固定连接，导向杆沿竖直方向插设在导向套中，且导向杆的底端与导向套滑动连接，导向杆的顶端设有连接片，且导向杆的顶端与连接片的底端中心处固定连接，连接片的顶端与顶部安装板(3)的底部固定连接，复位弹簧设置在导向套与顶部安装板(3)之间，且复位弹簧套设在导向杆的外圆面上，复位弹簧的底端与导向套的顶端固定连接，复位弹簧的顶端与顶部安装板(3)的底部固定连接。

8.根据权利要求7所述的一种猪蛔虫感染期虫卵破壳装置，其特征在于：所述顶部安装板(3)的顶部加工有两个下压浅槽，每个下压浅槽位于一个滑动复位组件(6)的正上方。
