地膜回收起膜输送装置及其所构成的地膜回收作业机的制作方法

本发明属于农业装备，具体地是涉及一种地膜回收起膜输送装置及其所构成的地膜回收作业机。

背景技术：

1、地膜种植模式的应用，特别是北方干旱地区，地膜种植已经是成为标准化模式。但是同时也带来了严重的地膜污染问题。

2、在一个种植季节后，地膜的回收也成为必须的作业。

3、但目前的地膜回收作业机械虽然很多，但效果却不尽人意，特别是针对作物收获后的地膜回收作业机，第一是采用搂耙方式进行回收，回收的地膜与作物秸秆混杂在一起，回收的地膜和作物秸秆均无法再进一步利用，目前已经少有采用。

4、第二种则是进行揭膜并将揭起的地膜回收打包，该种方式主要采用的是由起膜铲或犁将地膜片铲起，该种揭膜片方式对动力消耗很大，特别是作物收获后的土地板结严重，故障率非常高，如cn208353835u公开的一种地膜回收机构及所构成的地膜回收作业机，也已经应用不多了。

5、第三则是由收膜装置本身的齿耙将地膜揭起，再由收膜装置将地膜输送和打包，如cn215188301u、cn213819136u所公开的地膜回收机。该类回收作业机的起膜和输送采用一组链耙机构，由于起膜与输送的工作性质的差异，造成实际应用中只能偏向于一种作业，如偏向起膜，则输送就只能兼顾，导致输送效果不好或者使得输送部造价高企，如偏向于输送，则起膜作业的效果就可能受到影响。

6、因此，一种针对作物收获后的地膜回收作业，并能够兼顾起膜和输送作业的地膜回收起膜输送装置及其所构成的地膜回收作业机就应运而生。

技术实现思路

1、本发明的目的是提供一种针对作物收获后的地膜回收作业，并能够兼顾起膜和输送作业的地膜回收起膜输送装置及其所构成的地膜回收作业机。

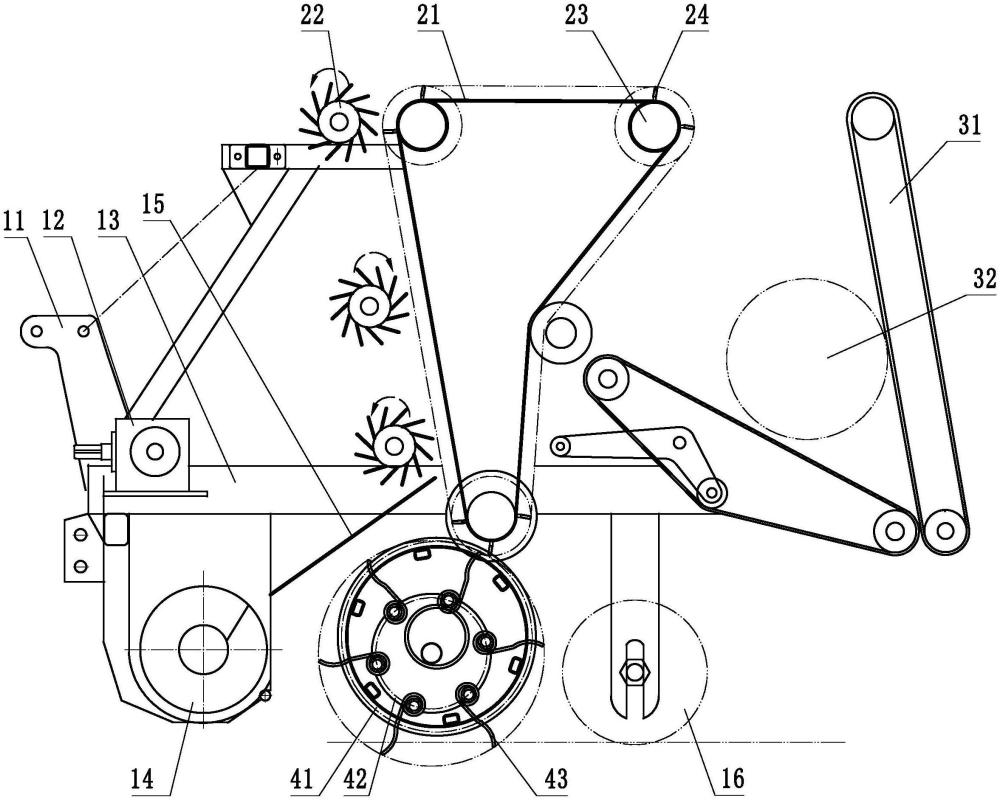

2、本发明的目的是通过以下结构实现的：地膜回收起膜输送装置，包括机架(13)，在机架(13)上设有起膜机构和输送机构。

3、所述的起膜机构包含第一起膜滚筒(41)，在第一起膜滚筒(41)上设有起膜齿(43)，起膜齿(43)包含直立于第一起膜滚筒(41)上的指状的齿杆，相邻的起膜齿(43)之间的滚筒壁设有内凹的环形凹槽(44)。

4、所述的输送机构包含至少两个输送滚筒(23)与输送带状体(21)构成的输送带状机构，在输送带状体(21)上设有密布的指状的钉齿(24)。

5、所述的起膜机构位于输送机构的下方部位，并且输送机构的钉齿(24)在行进到下部时，钉齿(24)的端部处于起膜机构的第一起膜滚筒(41)的环形凹槽(44)中。

6、进一步地，上述的起膜齿(43)的齿杆为在第一起膜滚筒(41)上可伸缩杆。

7、进一步地，上述的第一起膜滚筒(41)外设有第二起膜滚筒(42)，环形凹槽(44)设置于第二起膜滚筒(42)的滚筒壁上，并且，第二起膜滚筒(42)和第一起膜滚筒(41)处于非同心轴线上，第二起膜滚筒(42)的滚筒壁上设有向外凸起的环，在凸起的环上设有起膜齿伸缩槽(45)，所述的起膜齿(43)从第二起膜滚筒(42)的起膜齿伸缩槽(45)中穿出到第二起膜滚筒(42)外。

8、进一步地，所述的起膜齿伸缩槽(45)优选为第二起膜滚筒(42)的滚筒壁上向外凸起的环上的管状孔洞。

9、进一步地，上述的起膜齿(43)为弹性齿。

10、进一步地，上述的输送机构的输送带状体(21)由多根并行的条状体构成，至少处于上部的输送滚筒(23)表面设有沟槽的v形或u形轮，并且处于上部的输送滚筒(23)表面凸缘直径大于或等于起膜齿(43)竖立的高度尺寸。

11、进一步地，上述的输送机构由至少三个输送滚筒(23)与输送带状体(21)构成输送带状机构，并且，其中至少两个输送滚筒(23)在上构成上大下小的倒三角形的输送带状机构。

12、进一步地，所述的输送机构优选呈竖立状设置于机架(13)上。

13、进一步地，所述的输送机构的输送带状机构前部的带面最好呈直立或前倾，即输送带状机构的前侧带面形成与地面成小于或等于90度的夹角。

14、进一步地，上述的地膜回收起膜输送装置可以构成的地膜回收作业机。

15、与现有技术相比,本发明因此适用于作物收获后的地膜回收作业，特别是能够兼顾起膜和输送作业，作业效果好，作业效率高。

1.一种地膜回收起膜输送装置，包括机架(13)，在机架(13)上设有起膜机构和输送机构，其特征在于：

2.根据权利要求1所述的地膜回收起膜输送装置，其特征在于：所述的起膜齿(43)的齿杆为在第一起膜滚筒(41)上可伸缩杆。

3.根据权利要求2所述的地膜回收起膜输送装置，其特征在于：所述的第一起膜滚筒(41)外设有第二起膜滚筒(42)，环形凹槽(44)设置于第二起膜滚筒(42)的滚筒壁上。

4.根据权利要求3所述的地膜回收起膜输送装置，其特征在于：所述的起膜齿伸缩槽(45)为第二起膜滚筒(42)的滚筒壁上向外凸起的环上的管状孔洞。

5.根据权利要求1-4任一项所述的地膜回收起膜输送装置，其特征在于：所述的输送机构由至少三个输送滚筒(23)与输送带状体(21)构成输送带状机构，并且，其中至少两个输送滚筒(23)在上构成上大下小的倒三角形的输送带状机构。

6.根据权利要求5所述的地膜回收起膜输送装置，其特征在于：所述的输送带状机构的输送带状体(21)由多根并行的条状体构成，至少处于上部的输送滚筒(23)表面设有沟槽的v形或u形轮，并且处于上部的输送滚筒(23)表面凸缘直径大于或等于起膜齿(43)竖立的高度。

7.根据权利要求6所述的地膜回收起膜输送装置，其特征在于：所述的输送机构由至少三个输送滚筒(23)与输送带状体(21)构成输送带状机构，并且，其中至少两个输送滚筒(23)在上构成上大下小的倒三角形的输送带状机构。

8.根据权利要求1-4任一项所述的地膜回收起膜输送装置，其特征在于：所述的输送机构呈竖立状设置于机架(13)上。

9.根据权利要求8所述的地膜回收起膜输送装置，其特征在于：所述的输送机构的输送带状机构前部的带面呈直立或前倾状，即输送带状机构的前侧带面形成与地面成小于或等于90度的夹角。

10.一种地膜回收作业机，其特征在于：设有权利要求1-9任一项所述的地膜回收起膜输送装置。
