一种生猪养殖用可调节式护栏的制作方法

440次浏览
一种生猪养殖用可调节式护栏的制作方法

本技术属于养殖护栏,具体涉及一种生猪养殖用可调节式护栏。


背景技术:

1、随着养猪业的日渐发展,养殖户圈养的肉猪数量越来越多,传统的猪圈已经无法满足养殖要求,并且传统的猪圈大多使用砖块垒砌而成,将猪圈分出多个小间,但是这种方法会造成养殖户的成本增加,而且占地面积大,为了能更健康的饲养肉猪,需要通过护栏围出一块区域,让肉猪能在区域内多吃多动,现有的护栏并 没有调节能力,无法适用于圈养不同大小的肉猪。


技术实现思路

1、为了克服背景技术中的问题,本实用新型提供一种生猪养殖用可调节式护栏。

2、为实现上述目的,本实用新型是通过如下技术方案实现的:

3、一种生猪养殖用可调节式护栏,包括:主杆、副杆、横杆;所述主杆顶部通过六角螺栓安装有连接座,所述连接座上通过半圆头螺栓安装所述副杆,所述主杆依次等距设置,主杆间焊接所述横杆,主杆的上部设有安装套,所述安装套的侧边设有弯折的连接弯杆,所述连接弯杆上开设有螺纹孔,所述副杆远离安装在主杆的一端设有固定通孔,所述副杆可转动到与主杆垂直的位置,此时螺纹孔与固定通孔对齐,可旋进高强度螺栓将副杆固定在下一根主杆上。

4、进一步的,所述连接座顶部的中心位置垂直设有连接块,在连接块中心位置开设有转动通孔,所述副杆底部的中心位置开设有与连接块相匹配的连接槽,且对应转动通孔的位置在连接槽侧壁上贯穿开设有连接通孔,所述半圆头螺栓依次穿过连接通孔和转动通孔将副杆可转动安装在主杆上。

5、进一步的,所述连接弯杆设置在连接座的偏下位置,在副杆转动到垂直于前一根主杆时,副杆下侧正好可置于连接弯杆的上端,同时连接弯杆的螺纹孔与副杆上设置的固定通孔对齐。

6、进一步的,所述副杆可转动到与主杆处于同一直线的位置,并通过半圆头螺栓固定,在副杆上套装有保护套,此时保护套下滑到连接座的位置被连接弯杆挡住,将整个主杆和副杆安装的位置全部套装在内部。

7、进一步的,所述副杆底部设置连接槽的位置为弧形结构。

8、本实用新型的有益效果:

9、本实用新型所述的一种生猪养殖用可调节式护栏,主杆通过横杆依次焊接在一起围成猪圈,同时可以通过副杆的转动,调节护栏的高度,从而满足不同大小的肉猪圈养需求,同时副杆可以固定在下一根主杆上,提高了本装置的强度,本装置可以圈养小猪,也可圈养大猪,实用性更强。



技术特征:

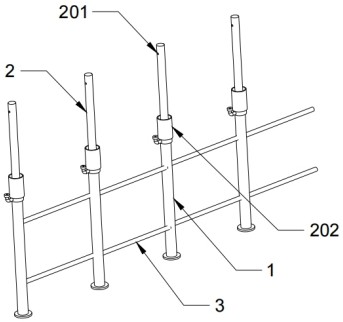

1.一种生猪养殖用可调节式护栏,其特征在于,包括:主杆(1)、副杆(2)、横杆(3);所述主杆(1)顶部通过六角螺栓(101)安装有连接座(11),所述连接座(11)上通过半圆头螺栓(212)安装所述副杆(2),所述主杆(1)依次等距设置,主杆(1)间焊接所述横杆(3),主杆(1)的上部设有安装套(13),所述安装套(13)的侧边设有弯折的连接弯杆(12),所述连接弯杆(12)上开设有螺纹孔(121),所述副杆(2)远离安装在主杆(1)的一端设有固定通孔(201),所述副杆(2)可转动到与主杆(1)垂直的位置,此时螺纹孔(121)与固定通孔(201)对齐,可旋进高强度螺栓(211)将副杆(2)固定在下一根主杆(1)上。

2.根据权利要求1所述一种生猪养殖用可调节式护栏,其特征在于,所述连接座(11)顶部的中心位置垂直设有连接块(111),在连接块(111)中心位置开设有转动通孔(102),所述副杆(2)底部的中心位置开设有与连接块(111)相匹配的连接槽(21),且对应转动通孔(102)的位置在连接槽(21)侧壁上贯穿开设有连接通孔(22),所述半圆头螺栓(212)依次穿过连接通孔(22)和转动通孔(102)将副杆(2)可转动安装在主杆(1)上。

3.根据权利要求1所述一种生猪养殖用可调节式护栏,其特征在于,所述连接弯杆(12)设置在连接座(11)的偏下位置,在副杆(2)转动到垂直于前一根主杆(1)时,副杆(2)下侧正好可置于连接弯杆(12)的上端,同时连接弯杆(12)的螺纹孔(121)与副杆(2)上设置的固定通孔(201)对齐。

4.根据权利要求1所述一种生猪养殖用可调节式护栏,其特征在于,所述副杆(2)可转动到与主杆(1)处于同一直线的位置,并通过半圆头螺栓(212)固定,在副杆(2)上套装有保护套(202),此时保护套(202)下滑到连接座(11)的位置被连接弯杆(12)挡住,将整个主杆(1)和副杆(2)安装的位置全部套装在内部。

5.根据权利要求1或2所述一种生猪养殖用可调节式护栏,其特征在于,所述副杆(2)底部设置连接槽(21)的位置为弧形结构。


技术总结
本技术公开了一种生猪养殖用可调节式护栏,包括:主杆、副杆、横杆;所述主杆顶部通过六角螺栓安装有连接座,所述连接座上通过半圆头螺栓安装所述副杆,所述主杆依次等距设置,主杆间焊接所述横杆,主杆的上部设有安装套,所述安装套的侧边设有弯折的连接弯杆,所述连接弯杆上开设有螺纹孔,所述副杆远离安装在主杆的一端设有固定通孔,所述副杆可转动到与主杆垂直的位置;主杆通过横杆依次焊接在一起围成猪圈,同时可以通过副杆的转动,调节护栏的高度,从而满足不同大小的肉猪圈养需求,同时副杆可以固定在下一根主杆上,提高了本装置的强度,本装置可以圈养小猪,也可圈养大猪,实用性更强。

技术研发人员:吕天帮,吕天云,张庆武,朱兴友
受保护的技术使用者:宣威市振宣食品有限公司
技术研发日:20240326
技术公布日:2024/11/21
文档序号 : 【 40073358 】

技术研发人员:吕天帮,吕天云,张庆武,朱兴友
技术所有人:宣威市振宣食品有限公司

备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
