一种花卉种植装置及其方法与流程

497次浏览
一种花卉种植装置及其方法与流程

本发明涉及花卉种植的,尤其涉及一种花卉种植装置及其方法。


背景技术:

1、花卉种植装置,花卉,是具有观赏价值的草本植物,是用来描绘欣赏的植物的统称,具有繁殖功能的短枝,有许多种类。典型的花,在一个有限生长的短轴上,着生花萼、花瓣和产生生殖细胞的雄蕊与雌蕊。花由花冠、花萼、花托、花蕊组成,有各种各样的颜色,长得也各种各样,有香味或无香味等。

2、在花卉进行种植时需要用到种植装置,种植装置通常有种植箱、支撑架和泥土组成,将花卉通过泥土种植在种植箱的内部进行培育。

3、而在种植装置对花卉进行种植时通过需要放置在外面进行种植,放在外面当下雨时雨水会直直的落在花卉上方,且不具备对花卉的保护结构,雨水一直下时则会导致种植箱内部雨水推积过多,过多的水分会导致土壤缺氧,从而影响植物根系的正常呼吸作用,长时间浸泡在水中还可能导致根部腐烂,过量的水会冲走土壤中的养分,导致花卉无法得到足够的矿物质和其他必需元素,持续的雨滴打击可能会直接损伤花卉的叶片、花朵等部位,尤其是对于那些叶子较薄或者结构脆弱的花卉来说更为明显。


技术实现思路

1、本部分的目的在于概述本发明的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本申请的说明书摘要和发明名称中可能会做些简化或省略以避免使本部分、说明书摘要和发明名称的目的模糊,而这种简化或省略不能用于限制本发明的范围。

2、鉴于上述现有一种花卉种植装置存在的问题,提出了本发明。

3、因此,本发明目的是提供一种花卉种植装置,其目的在于:在下雨时能够对花卉起到保护作用,且对雨水进行收集。

4、为解决上述技术问题,本发明提供如下技术方案:种植机构,其包括种植箱,所述种植箱底部的四角均固定安装有支撑腿,所述种植箱的顶部开设有种植槽;及,

5、保护机构,所述保护机构设置于所述种植机构的顶部,所述保护机构包括固定杆,所述固定杆固定安装在种植箱顶部的四角,所述固定杆的顶部固定安装有固定板,所述固定板的两侧通过轴销活动安装有保护板,所述保护板顶部两侧的内侧均固定安装有固定件,所述固定件的内部固定安装有钢丝绳,所述固定板外侧的两侧均固定安装有滑轮,所述钢丝绳的另一端通过滑轮固定安装有接水箱,所述种植箱的底部固定安装有蓄水机构,所述种植箱顶部的两侧均固定安装有灌溉机构。

6、作为本发明所述一种花卉种植装置的一种优选方案,其中:所述蓄水机构包括蓄水箱,所述蓄水箱固定安装在种植箱的底部,所述蓄水箱顶部的四角均固定连通有进水管,所述进水管的外侧开设有c型槽,所述进水管的底部固定安装有位于c型槽内壁底部的过滤网,所述进水管表面的底部固定安装有配合过滤网使用的导流板,所述蓄水箱内部固定安装有驱动组件。

7、作为本发明所述一种花卉种植装置的一种优选方案,其中:所述驱动组件包括防水电机,所述防水电机固定安装在蓄水箱的内部,所述防水电机的底部固定安装有驱动齿,所述驱动齿的外侧啮合有行星齿轮,所述行星齿轮设置有三个且呈等距离分布,左侧所述行星齿轮的顶部固定安装有浇水部件,右侧两个所述行星齿轮的顶部均固定安装有喷洒部件。

8、作为本发明所述一种花卉种植装置的一种优选方案,其中:所述浇水部件包括传动杆,所述传动杆固定安装在左侧所述行星齿轮的顶部,所述传动杆的顶部固定安装有叶轮,所述蓄水箱的内部固定安装有配合叶轮使用的蓄水桶,所述蓄水桶的顶部连通有供水管,所述供水管的另一端连通有旋转喷头,所述旋转喷头活动安装在种植槽内,所述旋转喷头设置有两个。

9、作为本发明所述一种花卉种植装置的一种优选方案,其中:所述喷洒部件包括驱动杆,所述驱动杆固定安装在右侧两个所述行星齿轮的顶部,所述驱动杆贯穿蓄水箱固定安装有传动轮,所述传动轮通过皮带传动连接有从动轮,所述从动轮与蓄水箱活动安装,所述从动轮的顶部固定安装有旋转杆,所述旋转杆的顶部贯穿种植箱固定安装有风叶片,所述种植箱的顶部固定安装有配合风叶片使用的进风桶,所述进风桶的顶部连通有进风管。

10、作为本发明所述一种花卉种植装置的一种优选方案,其中:所述灌溉机构包括存液箱,所述存液箱固定安装在种植箱顶部的两侧,所述存液箱设置有六个且呈等距离分布,所述存液箱内侧的底部固定连通有喷雾头,所述进风管通过单向阀与存液箱相连通,所述固定杆的内部开设有压力部件。

11、作为本发明所述一种花卉种植装置的一种优选方案,其中:所述压力部件包括通槽,所述通槽开设在固定杆的内部,所述通槽的外侧连通有移动槽,所述移动槽的两侧均固定安装有伸缩密封套,所述接水箱的内侧通过移动槽固定安装有橡胶塞块,所述伸缩密封套的内侧与橡胶塞块的顶部和底部固定安装,所述通槽内壁的底部连通有下压管,所述下压管的另一端与两侧的存液箱相连通,所述通槽内壁的顶部连通有上压管,所述上压管的另一端与中间的存液箱相连通。

12、作为本发明所述一种花卉种植装置的一种优选方案,其中:所述接水箱内部的两侧均开设有出水孔,所述出水孔的内壁活动安装有密封盖。

13、本发明的有益效果:通过保护机构对花卉进行保护,且对雨水进行收集,保护时能够喷出营养液来弥补雨水稀释的营养,后续也能够便捷的喷洒雨水和营养液,来满足花卉所需。

14、鉴于上述现有一种花卉种植方法存在的问题,提出了本发明。

15、因此,本发明目的是提供一种花卉种植方法,其目的在于:在下雨时能够对花卉起到保护作用,且对雨水进行收集。

16、为解决上述技术问题,本发明提供如下技术方案:在下雨时,接水箱能够对雨水进行收集,收集时随着雨水的增加使接水箱变重,接水箱变重后则会带动保护板上升,使保护板对花卉进行遮挡雨水,完成保护。

17、作为本发明所述一种花卉种植方法的一种优选方案,其中:使接水箱下移时能够带动橡胶活塞,使橡胶活塞在通槽内下移时产生压力传输至下压管,使下压管将压力传输至两侧存液箱,使两侧存液箱内部的营养液通过喷雾头喷出,使雨水稀释的营养复原,雨停时接水箱内部水流完后则会向上移动复位,带动橡胶活塞在通槽内向上移产生压力传输至上压管,使上压管将压力传输至中间存液箱,使中间存液箱内部的营养液通过喷雾头喷出,使营养液覆盖更加全面。

18、本发明的有益效果:通过保护机构对花卉进行保护,且对雨水进行收集,保护时能够喷出营养液来弥补雨水稀释的营养,后续也能够便捷的喷洒雨水和营养液,来满足花卉所需。



技术特征:

1.一种花卉种植装置,其特征在于:包括,

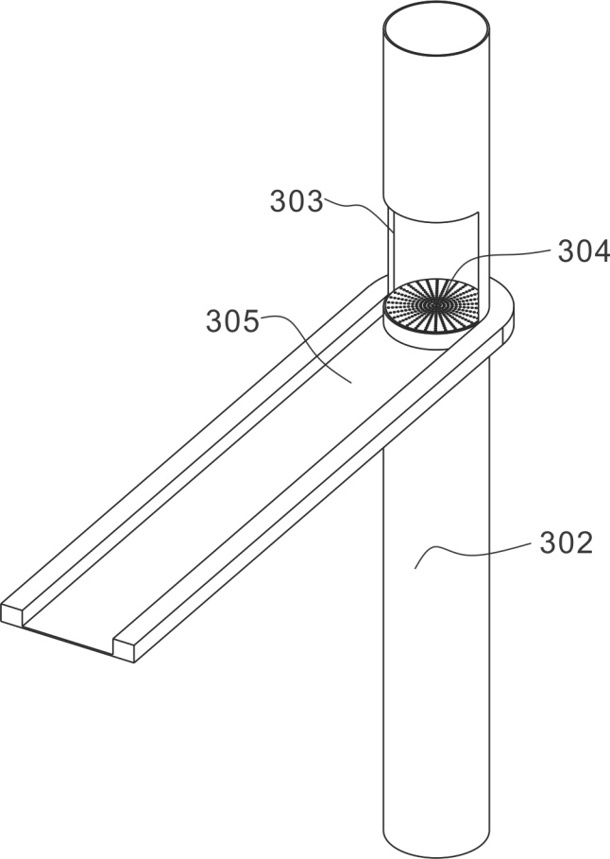

2.根据权利要求1所述的一种花卉种植装置,其特征在于:所述蓄水机构(300)包括蓄水箱(301),所述蓄水箱(301)固定安装在种植箱(101)的底部,所述蓄水箱(301)顶部的四角均固定连通有进水管(302),所述进水管(302)的外侧开设有c型槽(303),所述进水管(302)的底部固定安装有位于c型槽(303)内壁底部的过滤网(304),所述进水管(302)表面的底部固定安装有配合过滤网(304)使用的导流板(305),所述蓄水箱(301)内部固定安装有驱动组件(306)。

3.根据权利要求2所述的一种花卉种植装置,其特征在于:所述驱动组件(306)包括防水电机(306a),所述防水电机(306a)固定安装在蓄水箱(301)的内部,所述防水电机(306a)的底部固定安装有驱动齿(306b),所述驱动齿(306b)的外侧啮合有行星齿轮(306c),所述行星齿轮(306c)设置有三个且呈等距离分布,左侧所述行星齿轮(306c)的顶部固定安装有浇水部件(306c-1),右侧两个所述行星齿轮(306c)的顶部均固定安装有喷洒部件(306c-2)。

4.根据权利要求3所述的一种花卉种植装置,其特征在于:所述浇水部件(306c-1)包括传动杆(306c-1a),所述传动杆(306c-1a)固定安装在左侧所述行星齿轮(306c)的顶部,所述传动杆(306c-1a)的顶部固定安装有叶轮(306c-1b),所述蓄水箱(301)的内部固定安装有配合叶轮(306c-1b)使用的蓄水桶(306c-1c),所述蓄水桶(306c-1c)的顶部连通有供水管(306c-1d),所述供水管(306c-1d)的另一端连通有旋转喷头(306c-1e),所述旋转喷头(306c-1e)活动安装在种植槽(103)内,所述旋转喷头(306c-1e)设置有两个。

5.根据权利要求2~4任一所述的一种花卉种植装置,其特征在于:所述喷洒部件(306c-2)包括驱动杆(306c-2a),所述驱动杆(306c-2a)固定安装在右侧两个所述行星齿轮(306c)的顶部,所述驱动杆(306c-2a)贯穿蓄水箱(301)固定安装有传动轮(306c-2b),所述传动轮(306c-2b)通过皮带传动连接有从动轮(306c-2c),所述从动轮(306c-2c)与蓄水箱(301)活动安装,所述从动轮(306c-2c)的顶部固定安装有旋转杆(306c-2d),所述旋转杆(306c-2d)的顶部贯穿种植箱(101)固定安装有风叶片(306c-2e),所述种植箱(101)的顶部固定安装有配合风叶片(306c-2e)使用的进风桶(306c-2f),所述进风桶(306c-2f)的顶部连通有进风管(306c-2g)。

6.根据权利要求5所述的一种花卉种植装置,其特征在于:所述灌溉机构(400)包括存液箱(401),所述存液箱(401)固定安装在种植箱(101)顶部的两侧,所述存液箱(401)设置有六个且呈等距离分布,所述存液箱(401)内侧的底部固定连通有喷雾头(402),所述进风管(306c-2g)通过单向阀(403)与存液箱(401)相连通,所述固定杆(201)的内部开设有压力部件(404)。

7.根据权利要求6所述的一种花卉种植装置,其特征在于:所述压力部件(404)包括通槽(404a),所述通槽(404a)开设在固定杆(201)的内部,所述通槽(404a)的外侧连通有移动槽(404b),所述移动槽(404b)的两侧均固定安装有伸缩密封套(404c),所述接水箱(207)的内侧通过移动槽(404b)固定安装有橡胶塞块(404d),所述伸缩密封套(404c)的内侧与橡胶塞块(404d)的顶部和底部固定安装,所述通槽(404a)内壁的底部连通有下压管(404e),所述下压管(404e)的另一端与两侧的存液箱(401)相连通,所述通槽(404a)内壁的顶部连通有上压管(404f),所述上压管(404f)的另一端与中间的存液箱(401)相连通。

8.根据权利要求1所述的一种花卉种植装置,其特征在于:所述接水箱(207)内部的两侧均开设有出水孔(207a),所述出水孔(207a)的内壁活动安装有密封盖(207a-1)。

9.一种花卉种植方法,其特征在于:包括权利要求1~8任一所述的一种花卉种植装置,

10.根据权利要求9所述的一种花卉种植方法,其特征在于:包括,


技术总结
本发明涉及花卉种植的技术领域,尤其涉及一种花卉种植装置及其方法,其包括种植箱,所述种植箱底部的四角均固定安装有支撑腿,所述种植箱的顶部开设有种植槽,及,保护机构,所述保护机构设置于所述种植机构的顶部,所述保护机构包括固定杆,所述固定杆固定安装在种植箱顶部的四角,所述固定杆的顶部固定安装有固定板,所述固定板的两侧通过轴销活动安装有保护板,所述保护板顶部两侧的内侧均固定安装有固定件,通过保护机构对花卉进行保护,且对雨水进行收集,保护时能够喷出营养液来弥补雨水稀释的营养,后续也能够便捷的喷洒雨水和营养液,来满足花卉所需。

技术研发人员:杨海涛
受保护的技术使用者:太原牧野九方科技有限公司
技术研发日:
技术公布日:2024/11/14
