一种秋葵分层育苗装置的制作方法

本技术涉及一种秋葵育苗装置，特别涉及一种秋葵分层育苗装置。

背景技术：

1、秋葵又称咖啡黄葵，性喜温暖，原产地印度，广泛栽培于热带和亚热带地区，中国湖南、湖北、广东等省栽培面积也极广，素有蔬菜王之称，有极高的经济用途和食用等价值，秋葵在种植前需要进行育苗，因此就需要用到育苗装置。

2、目前秋葵育苗装置在使用时，还存在一些缺陷和不足，具体需要改进的地方如下：

3、现有的秋葵育苗装置在使用时大都采用分层进行育苗的方式，进而在对幼苗进行喷洒水肥时会存在喷洒不均匀的情况，影响秋葵幼苗的培育效果。

技术实现思路

1、本实用新型的目的在于提供一种秋葵分层育苗装置，以解决上述背景技术中提出的现有的秋葵育苗装置在使用时大都采用分层进行育苗的方式，进而在对幼苗进行喷洒水肥时会存在喷洒不均匀的情况，影响秋葵幼苗的培育效果的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种秋葵分层育苗装置，包括安装板，所述安装板的上端固定连接有两个凹形固定杆，两个所述凹形固定杆的前后两端分别与两个前后两端内部均开设有两个圆形孔的搭接板固定连接，两个所述搭接板上均搭接有秋葵育苗盘，两个所述搭接板上均固定设置有水肥喷洒机构，两个所述水肥喷洒机构的左端均与蜗杆啮合传动，所述蜗杆上侧光杆位置上固定连接有皮带轮一，所述皮带轮一通过设置的皮带与双槽皮带轮传动连接，所述双槽皮带轮与转动杆的上端固定连接，所述双槽皮带轮通过设置的另一皮带与皮带轮二传动连接，所述皮带轮二与另一转动杆的上端固定连接，两个所述转动杆的上侧与上端内部开设有两个连接孔的水肥箱活动连接，所述水肥箱的前端固定连接有抽水管，所述抽水管的右端与泵体的左端固定连接，所述泵体的右端固定连接有连接软管，所述连接软管的上端与三通连接管的下端固定连接，所述三通连接管的右端与两个水肥喷洒机构的左侧固定连接。

3、作为本实用新型的一种优选技术方案，所述蜗杆的下端与电机输出轴固定连接，所述电机的下端固定连接在安装板的上端，所述蜗杆中间光杆位置上活动连接有支撑板，所述支撑板的左端固定连接在水肥箱的右端。

4、作为本实用新型的一种优选技术方案，所述水肥箱的下端固定连接在安装板的上端，所述泵体的下端固定连接在安装板的上端，所述安装板下表面前后两侧均设置有两个移动轮，两个所述转动杆位于水肥箱内部的部分上均设置有若干搅拌杆。

5、作为本实用新型的一种优选技术方案，两个所述水肥喷洒机构均包括蜗轮，两个所述蜗轮均与蜗杆啮合传动，两个所述蜗轮分别与两个转轴的左端固定连接，两个所述转轴上均活动连接有l形板。

6、作为本实用新型的一种优选技术方案，两个所述l形板的右端分别与两个搭接板的左端固定连接，两个所述转轴的右端均固定连接有z形推杆，两个所述z形推杆的右端分别与两个推动框架活动连接。

7、作为本实用新型的一种优选技术方案，两个所述推动框架的右端均固定连接有支撑滑块一，两个所述支撑滑块一分别与两个固定杆一活动连接，两个所述固定杆一的前后两端均固定连接有凹形板。

8、作为本实用新型的一种优选技术方案，四个所述凹形板两两一组其下端分别固定连接在两个搭接板的上端，四个所述凹形板两两一组其相对靠近端分别与四个固定杆二的前后两端固定连接。

9、作为本实用新型的一种优选技术方案，四个所述固定杆二上均活动连接有支撑滑块二，四个所述支撑滑块二两两一组其下端分别固定连接在两个横板的上端。

10、作为本实用新型的一种优选技术方案，所述横板的左端分别与两个推动框架的右端固定连接，两个所述横板的下端均固定连接有水肥喷洒块，所述水肥喷洒块的下端设置有若干喷头。

11、作为本实用新型的一种优选技术方案，两个所述水肥喷洒块的左端均与三通连接管的右端固定连接，两个所述横板下表面前后两侧均固定安装有补光灯。

12、与现有技术相比，本实用新型的有益效果是：

13、本实用新型通过设置的电机、蜗杆、皮带轮一、皮带轮二以及双槽皮带轮之间的相互配合能够带动两个转动杆进行转动，通过两个转动杆的转动在设置的若干搅拌杆的作用下即可达到对水肥箱内部水肥的搅拌过程，避免水肥在水肥箱内部出现沉淀的现象，在对水肥箱内部水肥进行搅拌的过程中在设置的蜗杆、蜗轮、转轴、推动框架、支撑滑块、固定杆二以及横板之间的相互配合能够带动两个水肥喷洒块进行前后方向上的往复移动，接着通过设置的泵体、抽水管、连接软管以及三通连接管之间的相互配合下能够将水肥箱内部的水肥抽向至两个水肥喷洒块的内部，并通过水肥喷洒块喷向至秋葵幼苗，从而达到对秋葵幼苗培育过程中水肥的均匀喷洒过程，通过设置的补光灯能够在夜间对秋葵幼苗适当的进行补充光照，加快秋葵幼苗的生长。

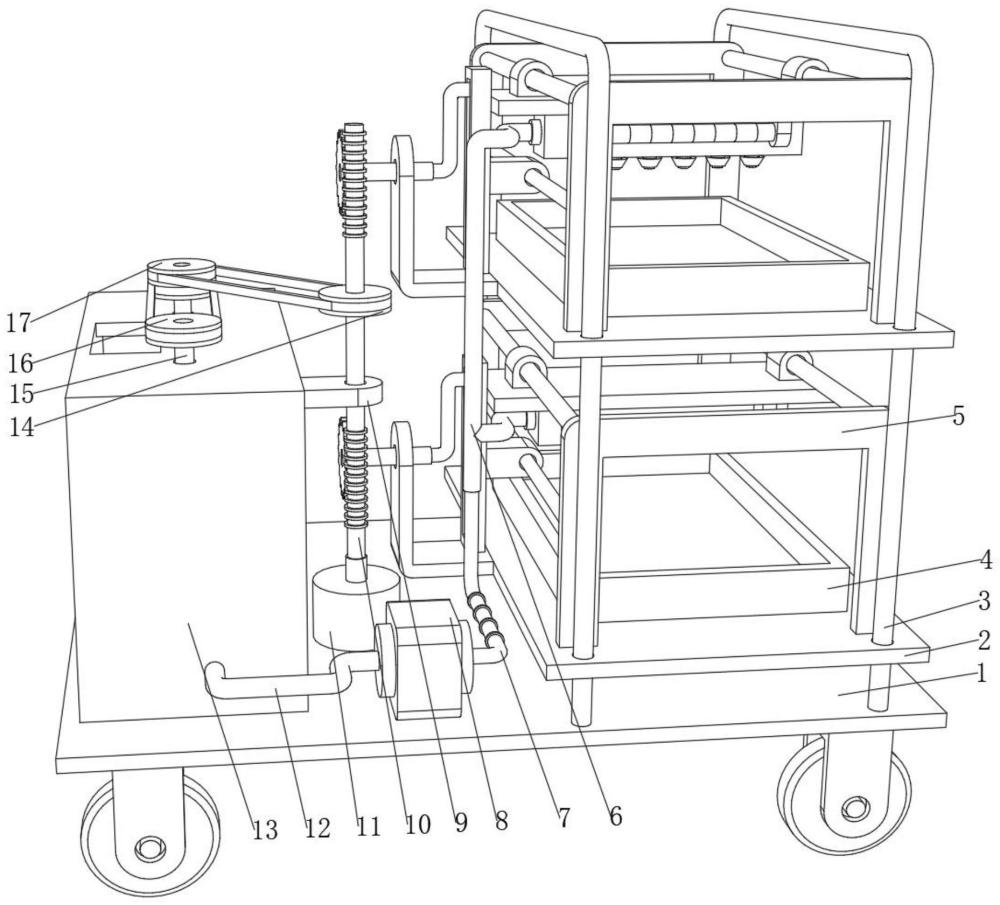

1.一种秋葵分层育苗装置，包括安装板(1)，其特征在于：所述安装板(1)的上端固定连接有两个凹形固定杆(3)，两个所述凹形固定杆(3)的前后两端分别与两个前后两端内部均开设有两个圆形孔的搭接板(2)固定连接，两个所述搭接板(2)上均搭接有秋葵育苗盘(4)，两个所述搭接板(2)上均固定设置有水肥喷洒机构(5)，两个所述水肥喷洒机构(5)的左端均与蜗杆(10)啮合传动，所述蜗杆(10)上侧光杆位置上固定连接有皮带轮一(14)，所述皮带轮一(14)通过设置的皮带与双槽皮带轮(17)传动连接，所述双槽皮带轮(17)与转动杆(15)的上端固定连接，所述双槽皮带轮(17)通过设置的另一皮带与皮带轮二(16)传动连接，所述皮带轮二(16)与另一转动杆(15)的上端固定连接，两个所述转动杆(15)的上侧与上端内部开设有两个连接孔的水肥箱(13)活动连接，所述水肥箱(13)的前端固定连接有抽水管(12)，所述抽水管(12)的右端与泵体(8)的左端固定连接，所述泵体(8)的右端固定连接有连接软管(7)，所述连接软管(7)的上端与三通连接管(6)的下端固定连接，所述三通连接管(6)的右端与两个水肥喷洒机构(5)的左侧固定连接。

2.根据权利要求1所述的一种秋葵分层育苗装置，其特征在于：所述蜗杆(10)的下端与电机(11)输出轴固定连接，所述电机(11)的下端固定连接在安装板(1)的上端，所述蜗杆(10)中间光杆位置上活动连接有支撑板(9)，所述支撑板(9)的左端固定连接在水肥箱(13)的右端。

3.根据权利要求1所述的一种秋葵分层育苗装置，其特征在于：所述水肥箱(13)的下端固定连接在安装板(1)的上端，所述泵体(8)的下端固定连接在安装板(1)的上端，两个所述转动杆(15)位于水肥箱(13)内部的部分上均设置有若干搅拌杆。

4.根据权利要求1所述的一种秋葵分层育苗装置，其特征在于：两个所述水肥喷洒机构(5)均包括蜗轮(51)，两个所述蜗轮(51)均与蜗杆(10)啮合传动，两个所述蜗轮(51)分别与两个转轴(52)的左端固定连接，两个所述转轴(52)上均活动连接有l形板(53)。

5.根据权利要求4所述的一种秋葵分层育苗装置，其特征在于：两个所述l形板(53)的右端分别与两个搭接板(2)的左端固定连接，两个所述转轴(52)的右端均固定连接有z形推杆(54)，两个所述z形推杆(54)的右端分别与两个推动框架(55)活动连接。

6.根据权利要求5所述的一种秋葵分层育苗装置，其特征在于：两个所述推动框架(55)的右端均固定连接有支撑滑块一(56)，两个所述支撑滑块一(56)分别与两个固定杆一(57)活动连接，两个所述固定杆一(57)的前后两端均固定连接有凹形板(511)。

7.根据权利要求6所述的一种秋葵分层育苗装置，其特征在于：四个所述凹形板(511)两两一组其下端分别固定连接在两个搭接板(2)的上端，四个所述凹形板(511)两两一组其相对靠近端分别与四个固定杆二(510)的前后两端固定连接。

8.根据权利要求7所述的一种秋葵分层育苗装置，其特征在于：四个所述固定杆二(510)上均活动连接有支撑滑块二(59)，四个所述支撑滑块二(59)两两一组其下端分别固定连接在两个横板(513)的上端。

9.根据权利要求8所述的一种秋葵分层育苗装置，其特征在于：所述横板(513)的左端分别与两个推动框架(55)的右端固定连接，两个所述横板(513)的下端均固定连接有水肥喷洒块(58)。

10.根据权利要求9所述的一种秋葵分层育苗装置，其特征在于：两个所述水肥喷洒块(58)的左端均与三通连接管(6)的右端固定连接，两个所述横板(513)下表面前后两侧均固定安装有补光灯(512)。
