一种含次氯酸钠废水回收处理设备的制作方法

本申请涉及废水处理，具体而言，涉及一种含次氯酸钠废水回收处理设备。

背景技术：

1、相关技术中，一种含次氯酸钠废水回收处理设备主要由以下结构组成：废水储罐、预处理系统(包括过滤装置和调节池)、核心处理系统(如光催化池、氧化还原池、陶瓷膜过滤系统等)、产水箱、反冲洗系统及化学清洗池等。这些结构协同工作，以实现对含次氯酸钠废水的有效处理和回收。对于经过次氯酸钠处理过的废水，二次处理主要包括深度过滤、消毒处理及ph调节等步骤。深度过滤采用更精细的过滤装置去除残留杂质；消毒处理则通过氯化或臭氧等方法杀灭病原微生物；最后，调节废水ph值至适宜范围，以满足排放或回用标准。

2、在现有技术(公开号为201910225519.2、专利名称为一种含次氯酸钠废水处理工艺的专利申请。)中，一次处理需在日光暴晒下进行以促进废水中次氯酸钠的自分解，再将空气鼓入废水中将分解产生的氯气带出，氯气经过抽气管道被输送至氯气处理装置中。在实现该技术方案的过程中，发现现有技术中至少存在如下问题。

3、一方面，日光暴晒促进次氯酸钠分解的效率受天气、季节和地理位置的影响较大，在阴天、雨天或光照不足的地区，分解效率会显著降低，另一方面，日光暴晒还会引起废水中其他成分的复杂反应。

技术实现思路

1、本申请旨在至少解决现有技术中存在的日光暴晒促进次氯酸钠分解的效率受天气、季节和地理位置影响技术问题之一。为此，本申请提出一种含次氯酸钠废水回收处理设备。

2、为实现上述目的，本发明提供如下技术方案：一种含次氯酸钠废水回收处理设备，包括废水容纳机构和第一加料机构，第一加料机构设置在废水容纳机构的内侧，所述废水容纳机构的内表面安装有过滤组件，第一加料机构设置在过滤组件的内侧，过滤组件和废水容纳机构之间设置有第二加料机构，过滤组件将废水容纳机构分成内外区域，第一加料机构设置在内区域中，用于投放酸性剂，第二加料机构设置在外区域中，用于投放中和剂；废水容纳机构包括废水池、中心盘、延伸外双杆、圆环底座以及固态物脱水斗，中心盘设置在废水池上端的中央，延伸外双杆安装在中心盘的两侧端，固态物脱水斗安装在废水池的底端，圆环底座设置在废水池的内底面，且圆环底座位于固态物脱水斗的外侧；废水容纳机构还包括梳理槽、驱动电机以及主动齿轮柱，梳理槽开设在中心盘的表面，驱动电机设置在中心盘的上表面侧端，主动齿轮柱设置在中心盘下表面的侧端，驱动电机的输出端穿过中心盘与主动齿轮柱的中心端相对接。

3、上述方案中，此含次氯酸钠废水回收处理设备通过内外区域分隔设计，结合自动化加料与过滤组件，中心盘与延伸外双杆、固态物脱水斗等组件协同工作，优化了废水处理流程，无需借助日光。

4、优选的，所述第一加料机构包括下环、分隔杆、衔接柱、第一延伸侧杆以及加料桶，分隔杆安装在下环的内侧，衔接柱设置在分隔杆上表面的中央，衔接柱的顶端与中心盘下表面的中央相对接，第一延伸侧杆安装有四个，四个第一延伸侧杆分布在第一延伸侧杆的外侧表面，第一加料机构还包括第一贯穿通槽和第一输料管，第一贯穿通槽贯穿开设在下环和第一延伸侧杆的表面，第一输料管位于第一贯穿通槽的内侧，第一输料管的一端与加料桶相对接，分隔杆将下环分为左右区域，四个第一输料管分别顺着左右区域向上延伸。

5、优选的，所述过滤组件包括转环底座、环形滤布、控位环架、内齿面以及延伸内双杆，环形滤布设置在转环底座的上表面，转环底座与圆环底座相匹配，且转环底座与圆环底座滑轨连接，控位环架设置在环形滤布上端的中央，内齿面设置在控位环架的内表面，控位环架通过内齿面与主动齿轮柱啮合连接，延伸内双杆位于控位环架的两侧端，延伸内双杆的垂立部分与环形滤布相对接。

6、优选的，所述第二加料机构包括上环、第二延伸侧杆、第二输料管以及第二贯穿通槽，上环安装在中心盘的上表面，驱动电机位于上环的内侧，第二延伸侧杆安装在上环的两侧端，第二贯穿通槽贯穿开设在上环和第二延伸侧杆的表面，第二输料管位于第二贯穿通槽的内侧，第二输料管的一端对接加料桶。

7、优选的，所述加料桶包括外桶体、刮蹭杆以及下料口，刮蹭杆均匀上下排列在外桶体的表面，刮蹭杆与环形滤布相刮接，匹配管槽开设在外桶体的顶端，匹配管槽与第二输料管和第一输料管的末端相对接，下料口开设在外桶体底端的侧表面，下料口与刮蹭杆位置相对。

8、优选的，所述下环、控位环架、中心盘以及上环自下而上同心排列，上环固定在中心盘的上表面，下环通过衔接柱固定在中心盘的下表面，控位环架悬浮在中心盘和下环之间。

9、优选的，所述四个第一输料管的延伸端穿过控位环架和梳理槽，与两个第二输料管的延伸端相并接，直至外接药剂的供应位置。

10、优选的，所述四个第一延伸侧杆和两个第二延伸侧杆之间的平面夹角相等，六个加料桶均匀分布在环形滤布的圆周面。

11、本申请的有益效果是：废水池的两个区域为废水的不同处理阶段，以优化每个区域的反应条件，在反应的过程中，环形滤布因刮接所产生的抖动，随着酸性剂和中和剂的加入，有助于盐类和气体从废水中加速分离出来，一方面，可促进废水与反应物之间的混合，使反应物更均匀地分布在废水中，提高反应速率和效率，具有一定的自清洁作用，另一方面，在废水处理过程中，悬浮物、颗粒物等杂质容易在滤布表面积累，导致滤孔堵塞，影响过滤效果，滤布的抖动可以将这些杂质抖落，保持滤孔的畅通，从而提高过滤效率，无需借助日光暴晒，便可实现次氯酸钠的快速分解。

12、本申请的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本申请的实践了解到。

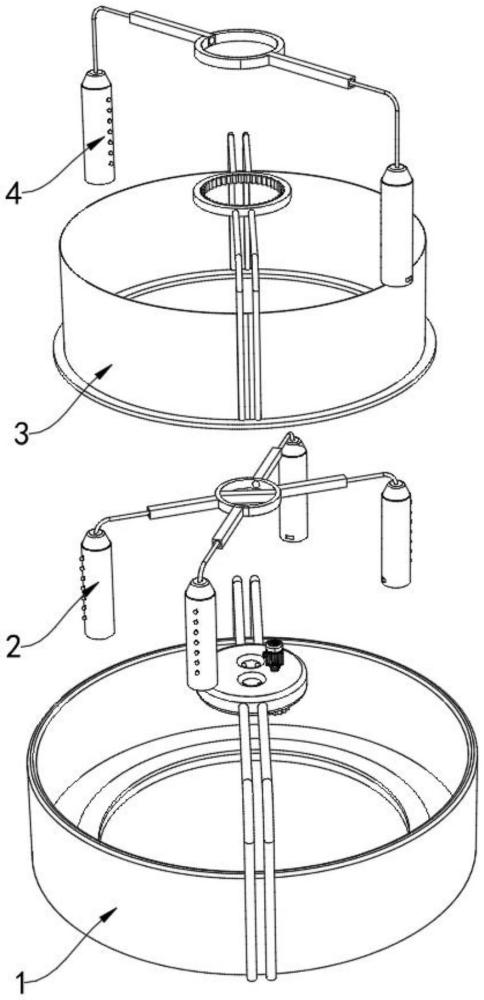

1.一种含次氯酸钠废水回收处理设备，包括废水容纳机构(1)和第一加料机构(2)，第一加料机构(2)设置在废水容纳机构(1)的内侧，其特征在于，所述废水容纳机构(1)的内表面安装有过滤组件(3)，第一加料机构(2)设置在过滤组件(3)的内侧，过滤组件(3)和废水容纳机构(1)之间设置有第二加料机构(4)，过滤组件(3)将废水容纳机构(1)分成内外区域，第一加料机构(2)设置在内区域中，用于投放酸性剂，第二加料机构(4)设置在外区域中，用于投放中和剂；

2.根据权利要求1所述的含次氯酸钠废水回收处理设备，其特征在于，所述废水容纳机构(1)还包括梳理槽(14)、驱动电机(15)以及主动齿轮柱(16)，梳理槽(14)开设在中心盘(12)的表面，驱动电机(15)设置在中心盘(12)的上表面侧端，主动齿轮柱(16)设置在中心盘(12)下表面的侧端，驱动电机(15)的输出端穿过中心盘(12)与主动齿轮柱(16)的中心端相对接。

3.根据权利要求2所述的含次氯酸钠废水回收处理设备，其特征在于，所述第一加料机构(2)包括下环(21)、分隔杆(22)、衔接柱(23)、第一延伸侧杆(24)以及加料桶(26)，分隔杆(22)安装在下环(21)的内侧，衔接柱(23)设置在分隔杆(22)上表面的中央，衔接柱(23)的顶端与中心盘(12)下表面的中央相对接，第一延伸侧杆(24)安装有四个，四个第一延伸侧杆(24)分布在第一延伸侧杆(24)的外侧表面。

4.根据权利要求3所述的含次氯酸钠废水回收处理设备，其特征在于，所述第一加料机构(2)还包括第一贯穿通槽(25)和第一输料管(27)，第一贯穿通槽(25)贯穿开设在下环(21)和第一延伸侧杆(24)的表面，第一输料管(27)位于第一贯穿通槽(25)的内侧，第一输料管(27)的一端与加料桶(26)相对接，分隔杆(22)将下环(21)分为左右区域，四个第一输料管(27)分别顺着左右区域向上延伸。

5.根据权利要求2所述的含次氯酸钠废水回收处理设备，其特征在于，所述过滤组件(3)包括转环底座(31)、环形滤布(32)、控位环架(33)、内齿面(34)以及延伸内双杆(35)，环形滤布(32)设置在转环底座(31)的上表面，转环底座(31)与圆环底座(17)相匹配，且转环底座(31)与圆环底座(17)滑轨连接，控位环架(33)设置在环形滤布(32)上端的中央，内齿面(34)设置在控位环架(33)的内表面，控位环架(33)通过内齿面(34)与主动齿轮柱(16)啮合连接，延伸内双杆(35)位于控位环架(33)的两侧端，延伸内双杆(35)的垂立部分与环形滤布(32)相对接。

6.根据权利要求4所述的含次氯酸钠废水回收处理设备，其特征在于，所述第二加料机构(4)包括上环(41)、第二延伸侧杆(42)、第二输料管(43)以及第二贯穿通槽(44)，上环(41)安装在中心盘(12)的上表面，驱动电机(15)位于上环(41)的内侧，第二延伸侧杆(42)安装在上环(41)的两侧端，第二贯穿通槽(44)贯穿开设在上环(41)和第二延伸侧杆(42)的表面，第二输料管(43)位于第二贯穿通槽(44)的内侧，第二输料管(43)的一端对接加料桶(26)。

7.根据权利要求6所述的含次氯酸钠废水回收处理设备，其特征在于，所述加料桶(26)包括外桶体(261)、刮蹭杆(262)以及下料口(263)，刮蹭杆(262)均匀上下排列在外桶体(261)的表面，刮蹭杆(262)与环形滤布(32)相刮接，匹配管槽(264)开设在外桶体(261)的顶端，匹配管槽(264)与第二输料管(43)和第一输料管(27)的末端相对接，下料口(263)开设在外桶体(261)底端的侧表面，下料口(263)与刮蹭杆(262)位置相对。

8.根据权利要求6所述的含次氯酸钠废水回收处理设备，其特征在于，所述下环(21)、控位环架(33)、中心盘(12)以及上环(41)自下而上同心排列，上环(41)固定在中心盘(12)的上表面，下环(21)通过衔接柱(23)固定在中心盘(12)的下表面，控位环架(33)悬浮在中心盘(12)和下环(21)之间。

9.根据权利要求8所述的含次氯酸钠废水回收处理设备，其特征在于，所述四个第一输料管(27)的延伸端穿过控位环架(33)和梳理槽(14)，与两个第二输料管(43)的延伸端相并接，直至外接药剂的供应位置。

10.根据权利要求9所述的含次氯酸钠废水回收处理设备，其特征在于，所述四个第一延伸侧杆(24)和两个第二延伸侧杆(42)之间的平面夹角相等，六个加料桶(26)均匀分布在环形滤布(32)的圆周面。
