气固流量计响应比率检测方法、测量方法、系统及装置与流程

本发明涉及气固流量测量的方法及装置，具体涉及一种气固流量计响应比率检测方法、测量方法、系统及装置。

背景技术：

1、气固流量测量，涵盖对气力输送的任何颗粒状或粉末状固体物料进行速度、密度和/或流量的测量，应用的领域包括化工、食品、冶金、新能源等多个有这种气固混合输送或流动的领域。电磁波透射式气固流量计是一种常用的气固流量测量装置，可以用于气力输送的任何颗粒状或粉末状固体物料进行速度、密度和/或流量的测量，由于只响应颗粒状或粉末状固体物料的密度变化，所以，无需扣除载气的密度，也无需进行载气压力和温度补偿，测量结果更准确可靠。但是，在实际应用中发现，通过电磁波透射式气固流量计测量得到的流量值会存在波动和偏差。经过对比多条气力输送管线的测量结果发现，除颗粒状或粉末状固体物料的流量本身的变化外，颗粒状或粉末状固体物料中的水分含量、灰分等物理性质的变化，会导致电磁波透射式气固流量计的响应比率发生改变，进而引起测量值发生波动和偏差。

技术实现思路

1、针对现有技术存在的不足，本发明提出一种气固流量计响应比率检测方法、测量方法、系统及装置，可以检测出颗粒状或粉末状固体物料的物理性质的变化对电磁波透射式气固流量计的响应比率造成的影响，以消除颗粒状或粉末状固体物料的物性的变化对测量造成的影响。

2、第一方面，提供了一种气固流量计响应比率变化量检测方法，包括：

3、分别检测气固流量计发出的检测信号和核射线穿透测量管后的检测信号透射衰减率和核射线透射衰减率；

4、根据所述检测信号透射衰减率和核射线透射衰减率，确定所述气固流量计的响应比率变化量。

5、结合第一方面，在第一方面的第一种可实现方式中，采用豁免源生成所述核射线。

6、结合第一方面，在第一方面的第二种可实现方式中，通过检测电磁波、静电电荷或电场信号的变化情况确定所述检测信号透射衰减率。

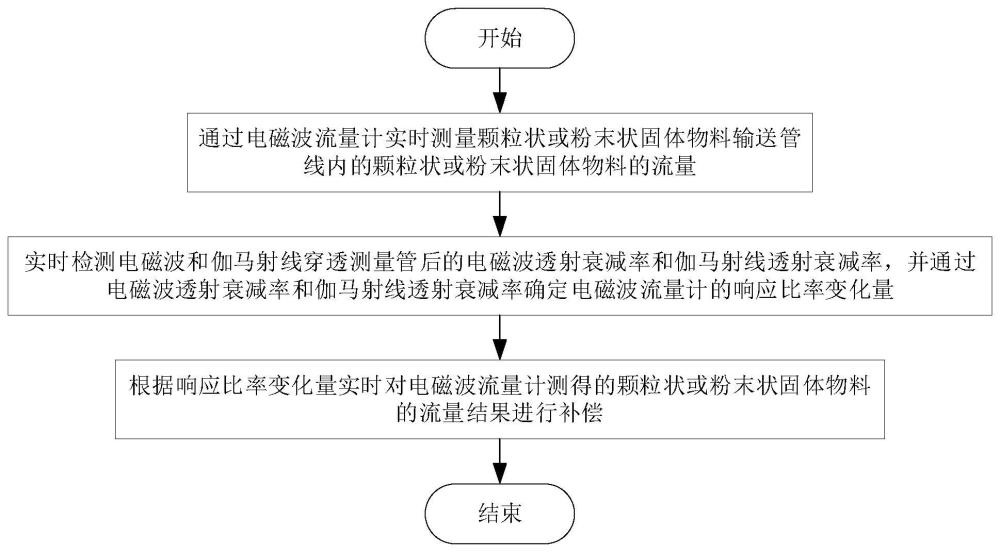

7、第二方面，提供了一种气固流量测量方法，包括：

8、采用气固流量计实时检测测量管内的气固流量；

9、实时检测所述气固流量计的响应比率变化量；

10、根据所述响应比率变化量对气固流量计的测量结果实时补偿。

11、结合第二方面，在第二方面的第一种可实现方式中，检测所述气固流量计的响应比率变化量，包括：

12、分别检测气固流量计发出的检测信号和核射线穿透测量管后的检测信号透射衰减率和核射线透射衰减率；

13、根据所述检测信号透射衰减率和核射线透射衰减率，确定所述气固流量计的响应比率变化量。

14、第三方面，提供了一种气固流量计的响应比率变化量检测系统，包括：

15、衰减率检测模块，配置为分别检测气固流量计发出的检测信号和核射线穿透测量管后的检测信号透射衰减率和核射线透射衰减率；

16、变化量计算模块，配置为根据所述检测信号透射衰减率和核射线透射衰减率，确定所述气固流量计的响应比率变化量。

17、第四方面，提供了一种气固流量测量系统，包括：

18、气固流量计，配置为实时检测测量管内的气固流量；

19、变化量检测系统，配置为实时检测所述气固流量计的响应比率变化量；

20、补偿计算模块，配置为根据所述响应比率变化量对气固流量计的测量结果实时补偿。

21、结合第四方面，在第四方面的第一种可实现方式中，所述变化量检测系统包括：

22、衰减率检测模块，配置为分别检测气固流量计发出的检测信号和核射线穿透测量管后的检测信号透射衰减率和核射线透射衰减率；

23、变化量计算模块，配置为根据所述检测信号透射衰减率和核射线透射衰减率，确定所述气固流量计的响应比率变化量。

24、第五方面，提供了一种气固流量计的响应比率变化量检测装置，包括：

25、放射源，用于发出核射线；

26、探测器，用于检测核射线穿透测量管后的核射线透射衰减率；

27、检测终端，用于根据气固流量计的检测信号透射衰减率和核射线透射衰减率，计算所述气固流量计的响应比率变化量。

28、第六方面，提供了一种气固流量测量装置，包括：

29、气固流量计，用于检测测量管内的气固流量和电磁信号穿透测量管后的检测信号透射衰减率；

30、放射源，用于发出核射线；

31、探测器，用于检测核射线穿透测量管后的核射线透射衰减率；

32、补偿计算终端，用于根据检测信号透射衰减率和核射线透射衰减率计算气固流量计的响应比率变化量，并根据响应比率变化量对所述气固流量进行补偿计算。

33、结合第六方面，在第六方面的第一种可实现方式中，所述放射源为豁免源。

34、有益效果：采用本发明的气固流量计响应比率检测方法、测量方法、系统及装置，通过比对电磁波和伽马射线透射过输送管线后的检测信号透射衰减率和核射线透射衰减率，可以确定因颗粒状或粉末状固体物料物理性质变化导致的气固流量计的响应比率变化量，进而可以根据气固流量计的响应比率变化量，对气固流量计的测量结果进行补偿，以消除颗粒状或粉末状固体物料物性的变化对测量造成的影响。

1.一种气固流量计响应比率变化量检测方法，其特征在于，包括：

2.根据权利要求1所述的气固流量计响应比率变化量检测方法，其特征在于，采用豁免源生成所述核射线。

3.根据权利要求1所述的气固流量计响应比率变化量检测方法，其特征在于，通过检测电磁波、静电电荷或电场信号的变化情况确定所述检测信号透射衰减率。

4.一种气固流量测量方法，包括：

5.根据权利要求4所述的气固流量测量方法，其特征在于，检测所述气固流量计的响应比率变化量，包括：

6.一种气固流量计响应比率变化量检测系统，其特征在于，包括：

7.一种气固流量测量系统，包括：

8.根据权利要求7所述的气固流量测量系统，其特征在于，所述变化量检测系统包括：

9.一种气固流量计响应比率变化量检测装置，其特征在于，包括：

10.一种气固流量测量装置，其特征在于，包括：

11.根据权利要求10所述的气固流量测量装置，其特征在于，所述放射源为豁免源。
