一种溶栓取栓装置的制作方法

本发明涉及医疗器械,尤其涉及一种溶栓取栓装置。
背景技术:
1、血管栓塞是血管疾病中的常见病症,其致残率,致死率极高。目前,对于此类疾病的主要治疗方法有机械取栓、药物溶栓、置管清除等。导管接触性清除血栓栓术是一种治疗血管内血栓的常用方法,其机制是通过导管将高浓度溶栓药物直接输注至血栓周围,以此溶解并清除血栓达到治疗的目的。
2、现有的血栓清除导管通常为套件式,包括导管主体和一根起到封闭作用的封闭导丝。治疗时,先将独立的导引导丝经皮处穿入静脉血管至栓塞病变位置,再将血栓清除导管主体经导引导丝导入血管栓塞部位,然后将导引导丝撤出,再将封闭导丝经导管插入至配合点,随后再将导管主体、封闭导丝与给药设备相连,由内芯将导管主体近患者端封堵,避免药液自导管端部溢出,保证药液仅通过导管侧壁上设置的灌注孔释放,达到均匀定点给药的目的。
3、但是,导管主体端部封堵过程对导丝堵头尺寸和导管封闭处内径尺寸要求相当苛刻,导丝堵头与导管主体端部如果间隙配合且间隙较大,导管主体前端就会漏液,如果过盈配合就会出现导丝堵头抽拔卡滞的问题。甚至还会出现导管变形或拉断从而导致手术失败或者需要进一步开刀手术的风险。因此,通常需将二者间隙控制在小于0.005mm范围内才可实现接近完全封闭的效果,但这种配合精度对加工要求、操作要求都很高,不利于血栓清除治疗的展开。
4、而且,利用药物溶栓后,大颗粒血栓可能会随血液移动至血管其他位置造成栓塞,影响患者身体健康。
5、因此,需要设计一种新型的结构来解决上述技术问题。
技术实现思路
1、本发明的目的是提供一种溶栓取栓装置,以解决上述现有技术存在的问题,既可以方便地进行溶栓,还能够将未充分溶解的血栓进行收集带出体外,避免发生栓塞的情况。
2、为实现上述目的,本发明提供了如下方案:

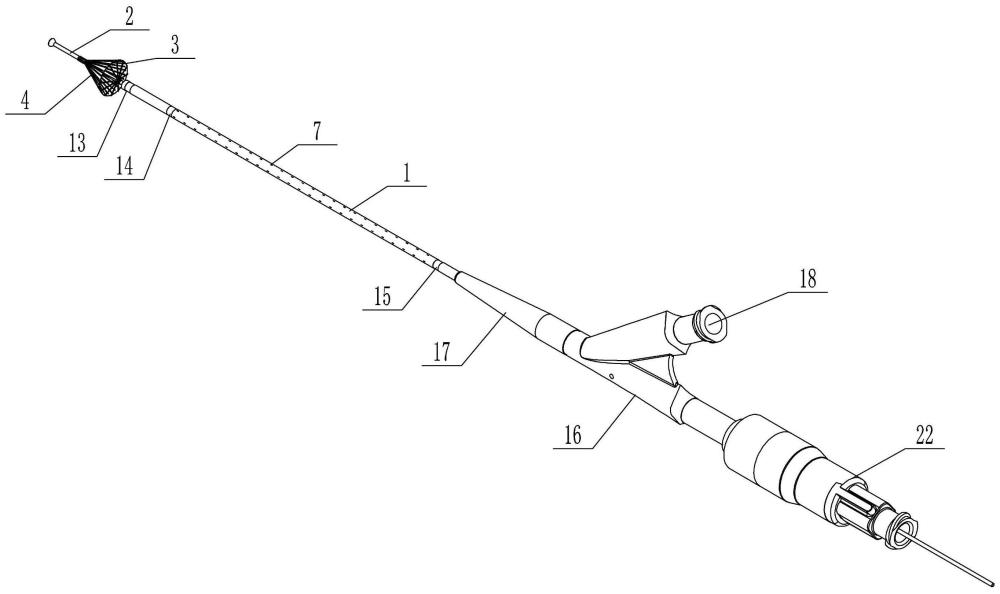

3、一种溶栓取栓装置,包括喷液管、芯管、弹性骨架以及血栓收集结构,所述喷液管包括喷液腔以及芯管腔,所述喷液腔的远端密封,所述喷液腔的近端用于连通药液注射设备,所述喷液腔的侧壁上设置有喷液孔;所述芯管腔两端开口;所述芯管沿轴向可滑动地穿设在所述芯管腔内,所述芯管用于穿设导丝;所述弹性骨架的一端与所述芯管固定连接,所述弹性骨架的另一端活动设置,所述芯管沿轴向运动时,所述弹性骨架能够收纳在所述芯管腔内或者脱离所述芯管腔展开;所述血栓收集结构设置在所述弹性骨架上,所述弹性骨架打开后,所述血栓收集结构呈碗形形状,所述碗形形状的开口朝向所述弹性骨架的近端,所述血栓收集结构上设置有能够透过血液并拦截血栓的滤孔。
4、作为一实施方式,所述血栓收集结构为滤膜或者滤网。
5、作为一实施方式,所述弹性骨架包括沿周向分布的多个支杆,所述支杆包括连接呈弯折状的第一支杆分体和第二支杆分体,所述第一支杆分体的近端与所述芯管固定连接,所述第二支杆分体远端与所述芯管沿轴向滑动连接;所述滤膜设置在所述第二支杆分体上。
6、作为一实施方式,还包括滑动套设在所述芯管上的滑动环,所述滑动环与所述第二支杆分体的远端固定连接;所述滑动环上设置有第一显影环。
7、作为一实施方式,所述喷液腔的径向截面形状为环形形状,所述喷液孔沿所述环形形状的轴向、周向均匀排布有多个。
8、作为一实施方式,所述芯管腔包括远端段腔体和近端段腔体,所述远端段腔体的内径大于所述近端段腔体的内径,所述远端段腔体用于收纳所述弹性骨架;所述近端段腔体位于所述喷液腔的内侧。
9、作为一实施方式,所述喷液管上还设置有第二显影环、第三显影环以及第四显影环,所述第二显影环位于所述远端段腔体的远端,所述第三显影环位于所述喷液腔的远端,所述第四显影环位于所述喷液腔的近端。
10、作为一实施方式,还包括导管座,所述导管座的远端与所述喷液管的近端固定连接,所述导管座上设置有注液口以及芯管插口,所述注液口用于连接药液注射设备,所述注液口与所述喷液腔连通,所述芯管插口用于插入所述芯管,所述芯管插口与所述芯管腔连通。
11、作为一实施方式,所述导管座内设置有阻液通道,所述阻液通道位于所述芯管腔与所述芯管插口之间,所述阻液通道内设置有套接在所述芯管外部的阻液阀,所述阻液阀中设置有用于穿过所述芯管的穿管通道,所述穿管通道的远端开口与所述芯管过盈配合。
12、作为一实施方式,还包括手柄,所述手柄与所述芯管的近端固定连接,所述手柄与所述导管座上设置所述芯管插口的一端通过鲁尔结构连接。
13、作为一实施方式,所述芯管的远端具有封堵所述芯管腔的封堵部,所述封堵部呈由近及远直径逐渐变大的锥形形状。
14、本发明相对于现有技术具有如下技术效果:
15、1、本发明中喷液腔的远端封堵,在喷液溶栓之前,不需要再设置封堵导丝对喷液腔进行封堵,溶栓操作更加便利;
16、2、本发明中喷液腔与芯管腔分离设置,芯管的设置不会影响占用喷液腔的内部空间,芯管的运动也不会影响喷液腔的正常喷液过程,使得溶栓过程能够顺利进行;
17、3、本发明通过在芯管上设置弹性骨架以及血栓收集结构,能够对未完全溶解的血栓进行收集并自血管内取出,避免发生栓塞的情况;而弹性骨架在芯管运动的过程中能够被收回芯管腔内或自芯管腔内伸出,对溶栓取栓装置置入患处以及撤出血管的过程并不会造成影响,使用过程更加便利。
技术特征:
1.一种溶栓取栓装置,其特征在于,包括:
2.根据权利要求1所述的溶栓取栓装置,其特征在于,所述血栓收集结构为滤膜或者滤网。
3.根据权利要求2所述的溶栓取栓装置,其特征在于,所述弹性骨架包括沿周向分布的多个支杆,所述支杆包括连接呈弯折状的第一支杆分体和第二支杆分体,所述第一支杆分体的近端与所述芯管固定连接,所述第二支杆分体远端与所述芯管沿轴向滑动连接;所述滤膜设置在所述第二支杆分体上。
4.根据权利要求3所述的溶栓取栓装置,其特征在于,还包括滑动套设在所述芯管上的滑动环,所述滑动环与所述第二支杆分体的远端固定连接;所述滑动环上设置有第一显影环。
5.根据权利要求1所述的溶栓取栓装置,其特征在于,所述喷液腔的径向截面形状为环形形状,所述喷液孔沿所述环形形状的轴向、周向均匀排布有多个;所述芯管腔包括远端段腔体和近端段腔体,所述远端段腔体的内径大于所述近端段腔体的内径,所述远端段腔体用于收纳所述弹性骨架;所述近端段腔体位于所述喷液腔的内侧。
6.根据权利要求5所述的溶栓取栓装置,其特征在于,所述喷液管上还设置有第二显影环、第三显影环以及第四显影环,所述第二显影环位于所述远端段腔体的远端,所述第三显影环位于所述喷液腔的远端,所述第四显影环位于所述喷液腔的近端。
7.根据权利要求1所述的溶栓取栓装置,其特征在于,还包括导管座,所述导管座的远端与所述喷液管的近端固定连接,所述导管座上设置有注液口以及芯管插口,所述注液口用于连接药液注射设备,所述注液口与所述喷液腔连通,所述芯管插口用于插入所述芯管,所述芯管插口与所述芯管腔连通。
8.根据权利要求7所述的溶栓取栓装置,其特征在于,所述导管座内设置有阻液通道,所述阻液通道位于所述芯管腔与所述芯管插口之间,所述阻液通道内设置有套接在所述芯管外部的阻液阀,所述阻液阀中设置有用于穿过所述芯管的穿管通道,所述穿管通道的远端开口与所述芯管过盈配合。
9.根据权利要求7所述的溶栓取栓装置,其特征在于,还包括手柄,所述手柄与所述芯管的近端固定连接,所述手柄与所述导管座上设置所述芯管插口的一端通过鲁尔结构连接。
10.根据权利要求1所述的溶栓取栓装置,其特征在于,所述芯管的远端具有封堵所述芯管腔的封堵部,所述封堵部呈由近及远直径逐渐变大的锥形形状。
技术总结
本发明提供一种溶栓取栓装置,涉及医疗器械技术领域,包括喷液管、芯管、弹性骨架以及血栓收集结构,喷液管包括喷液腔以及芯管腔,喷液腔的远端密封,喷液腔的近端用于连通药液注射设备,喷液腔的侧壁上设置有喷液孔;芯管沿轴向可滑动地穿设在芯管腔内;弹性骨架的一端与芯管固定连接,弹性骨架的另一端活动设置,芯管沿轴向运动时,弹性骨架能够收纳在芯管腔内或者脱离芯管腔展开;血栓收集结构设置在弹性骨架上,弹性骨架打开后,血栓收集结构呈碗形形状,碗形形状的开口朝向弹性骨架的近端,血栓收集结构上设置有滤孔;本发明既可以方便地进行溶栓,还能够将未充分溶解的血栓进行收集带出体外,避免发生栓塞的情况。
技术研发人员:尤子超,刘颖
受保护的技术使用者:北京华脉泰科医疗器械股份有限公司
技术研发日:
技术公布日:2024/11/26
技术研发人员:尤子超,刘颖
技术所有人:北京华脉泰科医疗器械股份有限公司
