一种油茶加工捶打装置的制作方法

本技术涉及油茶加工，具体为一种油茶加工捶打装置。

背景技术：

1、根据中国专利网已公开的专利，专利名称为：一种油茶加工捶打装置，专利号为：202020519231.4，本实用新型提供一种油茶加工捶打装置，包括主架、动力驱动机构、操作锅、槽轮驱动机构和捶打机构，主架上具有操作平台，动力驱动机构包括安装在主架上的转动驱动电机、传动带组件和锥形齿轮组；操作锅活动放置在操作平台的顶部，操作锅为球型槽轮，其锅口朝上，操作锅上端具有四半圆弧槽和四竖向槽；槽轮驱动机构，槽轮驱动机构连接操作锅，其位于操作平台正上方，槽轮驱动机构包括槽轮驱动轴、槽轮驱动底盘、半圆弧驱动板、竖向连接杆和竖向驱动杆；捶打机构，捶打机构包括凸轮、三连杆、固定块和锤头；本实用新型可以实现油茶制作的机械化、高效率化，同时能满足顾客对油茶口感的追求；而上述中的捶打装置其捶打框的位置都是固定的，无法进行左右偏移，在需要捶打不同位置的油茶时就很麻烦，需要停下设备摆动捶打框内部的油茶，影响了整体捶打的效率。

2、因此，需要对捶打装置进行设计改造，有效的防止其不方便全面捶打的现象。

技术实现思路

1、为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种油茶加工捶打装置，具备可以便于全面捶打的优点，解决了不方便全面捶打的问题。

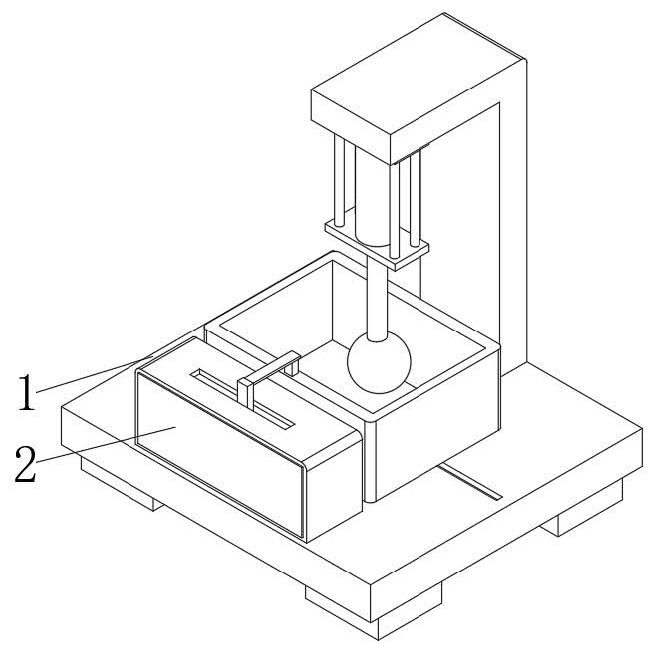

2、为实现上述目的，本实用新型提供如下技术方案：一种油茶加工捶打装置，包括：

3、捶打机构；

4、位置移动机构，所述位置移动机构固定连接在捶打机构顶部的前侧，所述位置移动机构包括移动盒，所述移动盒内腔右侧的底部固定连接有马达，所述马达的输出端固定连接有转杆，所述转杆表面的左侧套接有齿圈一，所述移动盒内腔的顶部横向通过轴承活动连接有螺杆，所述螺杆表面的左侧套接有齿圈二，所述齿圈二的底部与齿圈一啮合，所述螺杆的表面螺纹连接有螺块，所述螺块的顶部固定连接有竖板，所述竖板的顶部贯穿至移动盒的顶部，所述竖板背面的顶部固定连接有凸板，所述凸板底部的后侧固定连接有连块，所述连块的底部与捶打机构固定连接。

5、作为本实用新型优选的，所述捶打机构包括底板，所述底板底部的四角均固定连接有支块，所述底板顶部的后侧固定连接有捶打组件，所述底板的顶部设置有捶打料框。

6、作为本实用新型优选的，所述移动盒的顶部开设有条口，所述条口配合竖板使用。

7、作为本实用新型优选的，所述转杆的表面套接有限位块，所述限位块的底部与移动盒的内壁固定连接。

8、作为本实用新型优选的，所述螺块的底部固定连接有滑块，所述滑块的底部与限位块滑动连接。

9、作为本实用新型优选的，所述限位块的顶部开设有滑槽，所述滑块的底部滑动连接在滑槽的内部。

10、与现有技术相比，本实用新型的有益效果如下：

11、1、本实用新型捶打装置改变了传统捶打框位置都是固定的方式，采用了连块带动捶打料框进行左右移动，在需要捶打不同位置的油茶时就不会很麻烦，也不需要停下设备摆动捶打框内部的油茶，更不会影响整体捶打的效率。

12、2、本实用新型通过捶打机构的设置，能够可以确保茶叶在捶打过程中受到均匀的力度，使得茶叶更加均匀地受热，有利于茶叶的均匀发酵和品质的提升，还能够在捶打过程中较好地保持茶叶的形态，避免茶叶碎损，保证茶叶的整体品质，还可以更精准地控制捶打的力度、频率和时间，以满足不同茶叶加工工艺的需求，保证茶叶品质的稳定性和可控性。

13、3、本实用新型通过条口的设置，能够使竖板更加通畅的移动，同时对竖板的移动轨迹起到了限位的效果，避免竖板在移动的过程中出现倾斜的现象，加大了竖板的运行流畅性。

14、4、本实用新型通过限位块的设置，能够使转杆更加稳定的旋转，同时对转杆的旋转位置起到限制作用，避免转杆在旋转的过程中出现偏移的现象。

15、5、本实用新型通过滑块的设置，能够使螺块更加稳定的移动，避免螺块在移动的过程中出现晃动的现象，加大了螺块运行时的稳定性。

16、6、本实用新型通过滑槽的设置，能够使滑块更加流畅的在限位块的内部滑动，减少了限位块与滑块之间的摩擦，延长了滑块的使用寿命，同时对滑块起到了限位的效果。

1.一种油茶加工捶打装置，其特征在于：包括：

2.根据权利要求1所述的一种油茶加工捶打装置，其特征在于：所述捶打机构(1)包括底板(11)，所述底板(11)底部的四角均固定连接有支块(12)，所述底板(11)顶部的后侧固定连接有捶打组件(13)，所述底板(11)的顶部设置有捶打料框(14)。

3.根据权利要求1所述的一种油茶加工捶打装置，其特征在于：所述移动盒(21)的顶部开设有条口(3)，所述条口(3)配合竖板(28)使用。

4.根据权利要求1所述的一种油茶加工捶打装置，其特征在于：所述转杆(23)的表面套接有限位块(4)，所述限位块(4)的底部与移动盒(21)的内壁固定连接。

5.根据权利要求4所述的一种油茶加工捶打装置，其特征在于：所述螺块(27)的底部固定连接有滑块(5)，所述滑块(5)的底部与限位块(4)滑动连接。

6.根据权利要求5所述的一种油茶加工捶打装置，其特征在于：所述限位块(4)的顶部开设有滑槽(6)，所述滑块(5)的底部滑动连接在滑槽(6)的内部。
