一种板栗加工用去毛刺装置的制作方法

本技术涉及板栗加工，尤其涉及一种板栗加工用去毛刺装置。

背景技术：

1、板栗是一种常见的坚果，它的果实被包裹在一层带刺的外壳内，成熟后的板栗果实呈棕褐色，口感香甜软糯，板栗在中国有着悠久的食用历史，被誉为“干果之王”，它不仅是一种美味的食品，还富含多种营养成分，具有很高的营养价值。

2、在板栗加工行业中，去除板栗的毛刺壳是一项关键的操作，目前，常见的去毛刺壳方法是人工使用剪刀或锋利的刀具，小心地将板栗的外壳剪开或切开，然后用手将毛刺去除，但是手工去壳劳动强度大，效率低下，无法满足大规模生产的需求，因此，针对上述问题，我们提出一种板栗加工用去毛刺装置。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在手工去壳劳动强度大，效率低下，无法满足大规模生产的问题，而提出的一种板栗加工用去毛刺装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种板栗加工用去毛刺装置，包括外壳，所述外壳的两侧外表面均开设有一组活动槽，所述外壳的外表面固定有电机座，所述外壳的内表壁之间设置有脱壳组件，所述脱壳组件包括安装板和第二电机，所述第二电机固定安装在电机座的后表面上且输出端贯穿电机座的外表面，所述第二电机输出端固定连接有转盘，所述转盘的前表面靠近边缘处固定连接有第一转轴，所述安装板的前后侧外表面均固定安装有两组第二转轴，两组所述第二转轴分别和两组活动槽滑动连接，其中一个所述第二转轴和第一转轴的外表面之间活动连接有连杆。

3、优选的，所述安装板的顶部靠近中间的位置固定安装有电推杆，所述电推杆的伸缩端贯穿安装板的顶部并延伸至下方，所述电推杆的伸缩端固定安装有翘板，所述翘板的顶部靠近四个拐角的位置固定安装有限位杆，所述限位杆的外表面贯穿安装板的外表面并延伸至上方，所述翘板的底部固定连接有多个凸条。

4、优选的，所述外壳的内表壁靠近右侧的位置开设有多个下料槽，所述外壳的底部固定安装有接料壳，所述接料壳的右表面固定连接有第二弧形通道。

5、优选的，所述接料壳位于下料槽的下方，所述外壳的右表面固定连接有第一弧形通道。

6、优选的，所述外壳的内表面开设有履带槽，所述履带槽的内表壁之间转动连接有多个支撑辊，多个所述支撑辊的外表面之间活动套设有输送带。

7、优选的，所述输送带位于凸条的底部，所述外壳的前表面安装有第一电机，所述第一电机输出端贯穿外壳的外表面并延伸至履带槽的内部，所述第一电机输出端和其中一个支撑辊的前端固定连接。

8、优选的，所述外壳的左侧固定连接有进料口，所述进料口和接料壳的底部均固定连接有一组支撑腿，两组所述支撑腿的底部位于同一水平面。

9、与现有技术相比，本实用新型的优点和积极效果在于，

10、1、本实用新型中，在启动本装置时，通过第二电机带动转盘转动，此时边缘处的第一转轴通过连杆拉动第二转轴发生运动，从而使得第二转轴在移动时会带动安装板左右往复运动，此时通过电推杆和限位杆设置在安装板下方的翘板使得板栗被反复揉搓后发生壳肉分离，该设计结构合理，解决了人工去板栗毛刺壳效率低下的问题，同时还可以满足大规模生产的需求。

11、2、本实用新型中，通过启动第一电机时会带动其中一个支撑辊进行转动，此时履带会围绕最边侧两个支撑辊进行转动，其余的支撑辊会对履带起到支撑的作用，从而使得翘板下方通道的板栗通过履带输送到右侧，该设计有效的避免了处理完的板栗果肉和毛刺壳未及时排出而发生堵塞的情况，从而提高了本装置的可靠性。

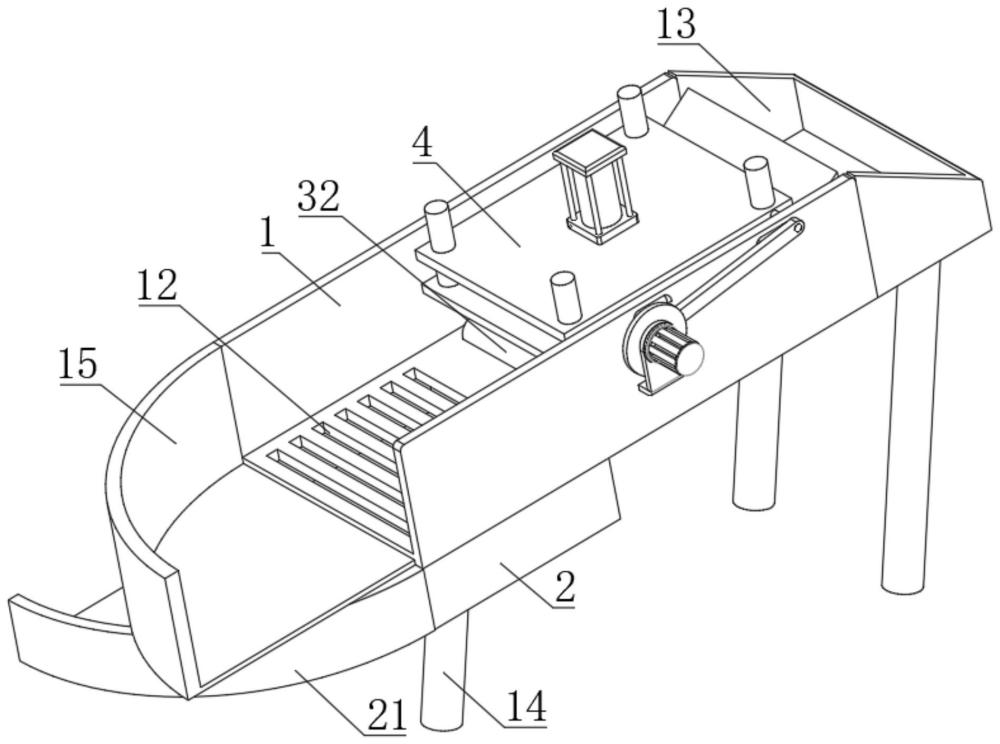

1.一种板栗加工用去毛刺装置，包括外壳（1），其特征在于：所述外壳（1）的两侧外表面均开设有一组活动槽（11），所述外壳（1）的外表面固定有电机座（16），所述外壳（1）的内表壁之间设置有脱壳组件（4）；

2.根据权利要求1所述的板栗加工用去毛刺装置，其特征在于：所述安装板（406）的顶部靠近中间的位置固定安装有电推杆（407），所述电推杆（407）的伸缩端贯穿安装板（406）的顶部并延伸至下方，所述电推杆（407）的伸缩端固定安装有翘板（410），所述翘板（410）的顶部靠近四个拐角的位置固定安装有限位杆（408），所述限位杆（408）的外表面贯穿安装板（406）的外表面并延伸至上方，所述翘板（410）的底部固定连接有多个凸条（409）。

3.根据权利要求2所述的板栗加工用去毛刺装置，其特征在于：所述外壳（1）的内表壁靠近右侧的位置开设有多个下料槽（12），所述外壳（1）的底部固定安装有接料壳（2），所述接料壳（2）的右表面固定连接有第二弧形通道（21）。

4.根据权利要求3所述的板栗加工用去毛刺装置，其特征在于：所述接料壳（2）位于下料槽（12）的下方，所述外壳（1）的右表面固定连接有第一弧形通道（15）。

5.根据权利要求4所述的板栗加工用去毛刺装置，其特征在于：所述外壳（1）的内表面开设有履带槽（17），所述履带槽（17）的内表壁之间转动连接有多个支撑辊（31），多个所述支撑辊（31）的外表面之间活动套设有输送带（32）。

6.根据权利要求5所述的板栗加工用去毛刺装置，其特征在于：所述输送带（32）位于凸条（409）的底部，所述外壳（1）的前表面安装有第一电机（3），所述第一电机（3）输出端贯穿外壳（1）的外表面并延伸至履带槽（17）的内部，所述第一电机（3）输出端和其中一个支撑辊（31）的前端固定连接。

7.根据权利要求6所述的板栗加工用去毛刺装置，其特征在于：所述外壳（1）的左侧固定连接有进料口（13），所述进料口（13）和接料壳（2）的底部均固定连接有一组支撑腿（14），两组所述支撑腿（14）的底部位于同一水平面。
