一种山葵清洗分选一体装置的制作方法

本技术属于山葵加工，具体涉及一种山葵清洗分选一体装置。

背景技术：

1、近年来，随着农业科技的发展和人民生活水平的提高，人们对山葵的品质也有了更高的要求，山葵在进入市场前，需要根据山葵的大小规格进行分级，进而决定其价格。

2、目前，山葵的清洗和分选通常是分开进行的，需要先将山葵进行清洗，然后再进行分选。现有的清洗装置在使用时，缺少对山葵进行筛选分级的功能，山葵在清洗的过程中不能同时完成分选工作，需要人工辅助进行分选，不仅增加了工人的劳动强度，而且分选效率低。因此，需要一种能够实现山葵的清洗和分选一体的装置，以提高清洗和分选的效率。

技术实现思路

1、为了克服背景技术中现有的清洗装置在使用时，缺少对山葵进行筛选分级的功能，山葵在清洗的过程中不能同时完成分选工作，需要人工辅助进行分选，不仅增加了工人的劳动强度，而且分选效率低的问题，本实用新型提供一种山葵清洗分选一体装置；分别通过转动的毛刷辊组和分选辊组带动山葵转动，同时使山葵向前移动，并配合清洗机构对山葵进行清洗，毛刷辊组增大了与山葵表面的接触面，使得山葵的清洗更彻底，增强了清洗效果，刷洗完成后的山葵经分选辊之间的不同间距的下料通道分级排出至收集框内，便于将山葵按大小分开收集，实现了山葵清洗和分选一体化功能，且减轻了工人的劳动强度，进一步提高了工作效率。

2、为实现上述目的，本实用新型是通过如下技术方案实现的：一种山葵清洗分选一体装置主要包括机架、分选辊组、毛刷辊组、电机、清洗机构、出料斗、收集框、挡板、水槽、隔板，所述的机架两侧分别安装有挡板，挡板的前半段之间安装有用于输送和刷洗山葵的毛刷辊组，毛刷辊组包括多根等距设置的毛刷辊，挡板的后半段之间安装有用于分选不同直径大小山葵的分选辊组，分选辊组包括多根直径逐渐减小的分选辊，分选辊与相邻分选辊之间形成间距逐渐增大的下料通道，电机安装在机架上，电机的输出轴通过链条传动机构与分选辊的轴端传动连接，分选辊轴端与相邻分选辊轴端通过链条传动机构传动连接，毛刷辊轴端与相邻毛刷辊轴端通过链条传动机构传动连接，且分选辊轴端与相邻毛刷辊轴端通过链条传动机构传动连接；挡板上安装有用于对山葵进行冲洗的清洗机构，清洗机构位于毛刷辊组正上方，机架上安装有用于收集清洗水的水槽，水槽位于毛刷辊组正下方；机架上安装有出料斗，出料斗位于分选辊组正下方，且出料斗内通过多个隔板分隔形成多个与下料通道对应的出料槽，出料槽正下方均对应设置有收集框。

3、所述的清洗机构包括供水管、清洗管架、清洗喷头、抽水泵，所述的清洗管架通过固定件安装在挡板上，清洗管架上安装有多个竖直向下的清洗喷头，清洗管架通过供水管与水槽连通，抽水泵安装在机架上，供水管上连接有抽水泵。

4、所述的水槽底部设置有用于排放污水的排污管，排污管上安装有开关阀。

5、所述的挡板端部安装有用于对山葵进行导向的导料板，导料板与挡板之间形成导料槽。

6、本实用新型的有益效果：

7、本实用新型分别通过转动的毛刷辊组和分选辊组带动山葵转动，同时使山葵向前移动，并配合清洗机构对山葵进行清洗，毛刷辊组增大了与山葵表面的接触面，使得山葵的清洗更彻底，增强了清洗效果，刷洗完成后的山葵经分选辊之间的不同间距的下料通道分级排出至收集框内，便于将山葵按大小分开收集，实现了山葵清洗和分选一体化功能，且减轻了工人的劳动强度，进一步提高了工作效率。

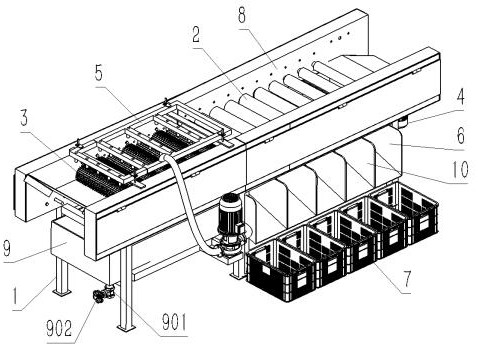

1.一种山葵清洗分选一体装置，其特征在于：所述的一种山葵清洗分选一体装置包括机架（1）、分选辊组（2）、毛刷辊组（3）、电机（4）、清洗机构（5）、出料斗（6）、收集框（7）、挡板（8）、水槽（9）、隔板（10），所述的机架（1）两侧分别安装有挡板（8），挡板（8）的前半段之间安装有用于输送和刷洗山葵的毛刷辊组（3），毛刷辊组（3）包括多根等距设置的毛刷辊（301），挡板（8）的后半段之间安装有用于分选不同直径大小山葵的分选辊组（2），分选辊组（2）包括多根直径逐渐减小的分选辊（201），分选辊（201）与相邻分选辊（201）之间形成间距逐渐增大的下料通道，电机（4）安装在机架（1）上，电机（4）的输出轴通过链条传动机构与分选辊（201）的轴端传动连接，分选辊（201）轴端与相邻分选辊（201）轴端通过链条传动机构传动连接，毛刷辊（301）轴端与相邻毛刷辊（301）轴端通过链条传动机构传动连接，且分选辊（201）轴端与相邻毛刷辊（301）轴端通过链条传动机构传动连接；挡板（8）上安装有用于对山葵进行冲洗的清洗机构（5），清洗机构（5）位于毛刷辊组（3）正上方，机架（1）上安装有用于收集清洗水的水槽（9），水槽（9）位于毛刷辊组（3）正下方；机架（1）上安装有出料斗（6），出料斗（6）位于分选辊组（2）正下方，且出料斗（6）内通过多个隔板（10）分隔形成多个与下料通道对应的出料槽（601），出料槽（601）正下方均对应设置有收集框（7）。

2.如权利要求1所述的一种山葵清洗分选一体装置，其特征在于：所述的清洗机构（5）包括供水管（501）、清洗管架（502）、清洗喷头（503）、抽水泵（504），所述的清洗管架（502）通过固定件安装在挡板（8）上，清洗管架（502）上安装有多个竖直向下的清洗喷头（503），清洗管架（502）通过供水管（501）与水槽（9）连通，抽水泵（504）安装在机架（1）上，供水管（501）上连接有抽水泵（504）。

3.如权利要求1或2所述的一种山葵清洗分选一体装置，其特征在于：所述的水槽（9）底部设置有用于排放污水的排污管（901），排污管（901）上安装有开关阀（902）。

4.如权利要求3所述的一种山葵清洗分选一体装置，其特征在于：所述的挡板（8）端部安装有用于对山葵进行导向的导料板（11），导料板（11）与挡板（8）之间形成导料槽。
