一种草坪机油门控制机构及其油门板机结构的制作方法

本技术涉及草坪机领域，特别是涉及一种油门板机结构。

背景技术：

1、公告号为cn220606567u的中国专利公开了一种多功能控制面板及手推式草坪机，包括推杆，推杆上固定有面板壳体，面板壳体上设有用于控制所述发动机转速的油门调节组件。

2、油门调节组件包括：油门调节操纵杆、油门调节手柄、油门拉线连接部，油门锁定组件。油门锁定组件包括：与推杆固定连接的油门限位卡板，油门限位卡板的端面上沿周向均匀间隔设置有多个油门限位凹槽；油门调节操纵杆的与油门调节手柄相对的一端设有油门限位凸起，油门调节操纵杆的中部与油门限位卡板通过第一安装轴转动连接。

3、上述产品通过用户推/拉油门调节手柄，使得油门调节操纵杆转动，从而使油门限位凸起从一个油门限位凹槽滑出并卡入另一个油门限位凹槽，从而实现发动机转速的调节和锁定。但是油门限位凸起油门限位凹槽的限位效果并不好，当油门调节操纵杆受到外力时很容易使得限位凸起从油门限位凹槽内滑处从而使油门拉线连接部旋转，使得发动机的油门大小改变，使得草坪机无法达到预想的除草效果。

技术实现思路

1、本技术提供一种草坪机油门控制机构及其油门板机结构，通过改进产品结构使得只能通过推拉油门调节手柄来调节发动机的油门大小，从而保证草坪机工作时油门大小的稳定性，使得除草机工作时除草效果稳定。

2、本技术提供的一种油门板机结构采用如下的技术方案：

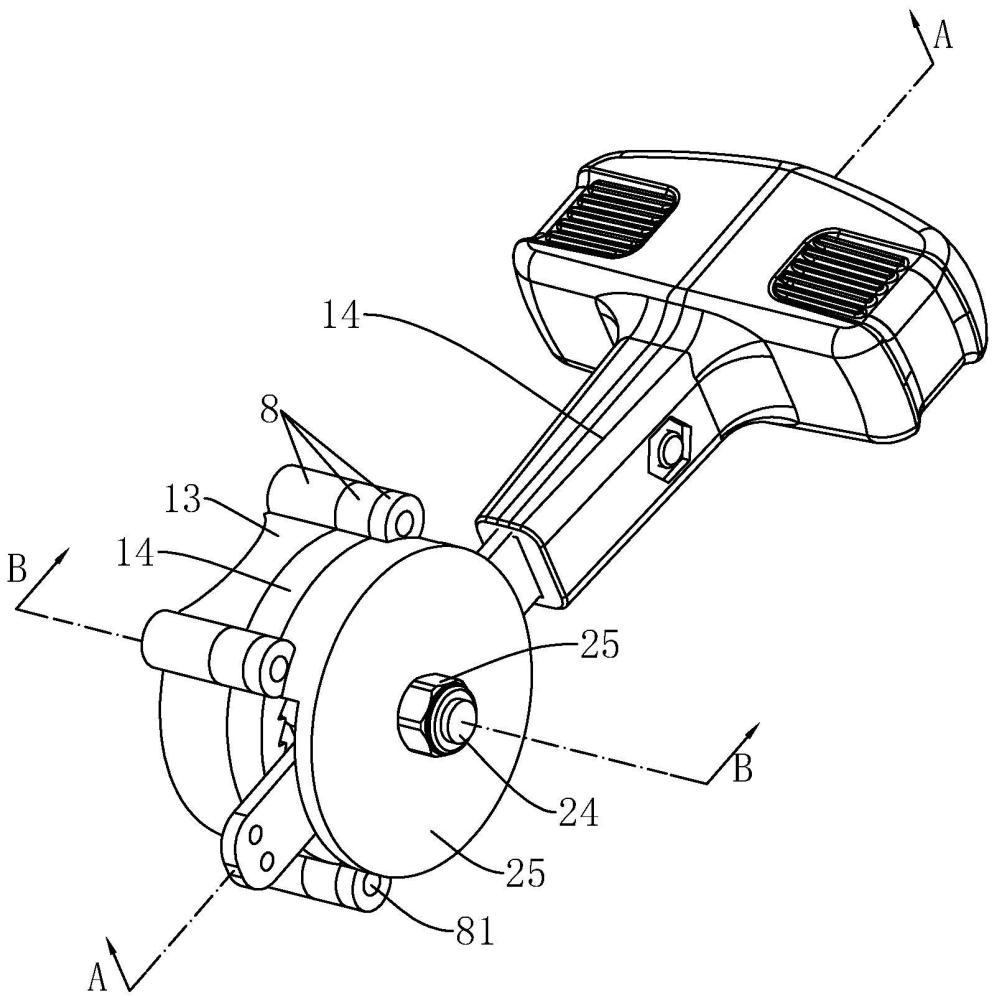

3、一种油门板机结构，包括推杆，所述推杆上固定有面板壳体，所述面板壳体内固定有第一安装座，所述第一安装座上转动连接有安装轴，所述安装轴上设有油门调节杆与油门拉线杆，所述第一安装座上设有第一棘轮和第二棘轮，所述第一棘轮和第二棘轮的轮齿朝向相反，所述安装轴上设有引导滑轨，所述引导滑轨上滑移连接有第一滑块和第二滑块，所述第一滑块与第二滑块分别位于安装轴的两侧，所述第一滑块远离安装轴的一面上设有用于与第一棘轮相配合的第一棘爪，所述第二滑块远离安装轴的一面上设有用于与第二棘轮相配合的第二棘爪，所述安装轴上设有两个弹性件，两个所述弹性件用于分别驱动第一滑块和第二滑块运动远离安装轴使得第一棘爪与第一棘轮相啮合、第二棘爪与第二棘轮相啮合，两个所述弹性件始终处于受力压缩状态，所述油门调节杆上设有两个驱动件，两个所述驱动件用于分别驱动第一滑块和第二滑块朝向安装轴运动，并使第一棘爪和第一棘轮相脱离，第二棘爪和第二棘轮相脱离。

4、通过采用上述技术方案，不使用两个驱动件驱动第一滑块和第二滑块运动时，在两个弹性件的作用下第一棘爪与第一棘轮相啮合、第二棘爪与第二棘轮相啮合，因此除了使用驱动件使得第一滑块和第二滑块运动并解除第一棘爪与第一棘轮、第二棘爪与第二棘轮的配合外，其他的外力难以让安装轴和油门拉线杆受力选旋转，从使得草坪机工作时油门输出稳定，使得除草机工作时除草效果稳定。需要加大发动机的油门时，通过使用驱动部让第一滑块朝向安装轴运动从而解除第一棘爪与第一棘轮的配合，然后顺时针推动油门调节杆就能通过连接柱带动油门拉线杆顺时针旋转从而提升草坪机的发动机转速。需要减小发动机的油门时，通过使用驱动部让第二滑块朝向安装轴运动从而解除第二棘爪与第二棘轮的配合，然后逆时针推动油门调节杆就能通过连接柱带动油门拉线杆逆时针旋转从而降低草坪机的发动机转速。

5、优选的，所述弹性件为弹簧，两根弹簧分别位于安装轴的两侧，两根所述弹簧相互远离的一端分别与第一滑块和第二滑块相抵靠，两根所述弹簧的相互靠近的一端均与安装轴相抵靠。

6、通过采用上述技术方案，没有外力作用时，两根会始终推动第一滑块和第二滑块运动远离安装轴，从而使得第一棘爪与第一棘轮相啮合、第二棘爪与第二棘轮相啮合。

7、优选的，所述安装轴的侧壁上开设有两个第一限位孔，第一滑块和第二滑块相互靠近的一面上均开设有第二限位孔，两根所述弹簧的两端分别位于两个第一限位孔内与两个第二限位孔内。

8、通过采用上述技术方案，对两根弹簧进行限位，保障两根弹簧对第一滑块和第二滑块驱动力的稳定性。

9、优选的，所述油门调节杆上设有固定板，两个所述驱动件分别为第一拨杆和第二拨杆，所述第一拨杆和第二拨杆分别位于固定板的两端，所述第一滑块远离第一安装座的一面上开设有第一斜槽，所述第二滑块远离第一安装座的一面上开设有第二斜槽，所述第一斜槽与第二斜槽的倾斜方向相反，所述第一拨杆和第二拨杆远离固定板的一端分别伸入第一斜槽和第二斜槽，所述第一拨杆与第一斜槽靠近安装轴的一面相抵靠，所述第二拨杆与第二斜槽靠近安装轴的一面相抵靠。

10、通过采用上述技术方案，需要加大发动机的油门时，顺时针推动油门调节杆，第一拨杆和第二拨杆也会顺时针移动，此时第一斜槽靠近安装轴的一面位于第一拨杆的运动路径上，因此在第一拨杆转动时会通过第一斜面推动第一滑块运动靠近安装轴，从而解除第一棘爪与第一棘轮的配合并使得与第一滑块抵触的弹簧的受力压缩，使得油门调节杆、连接柱、安装轴、引导滑轨能顺时针旋转、并通过连接柱带动油门拉线杆顺时针旋转从而提升草坪机的发动机转速，达到加大发动机油门的效果，发动机油门调节到合适的功率后操作人员不再推动油门调节杆，与第一滑块抵触的弹簧回弹使得第一棘爪朝向第一棘轮运动，并最终使得第一棘爪与第一棘轮相啮合，完成油门大小的锁定。需要减小发动机的油门时，逆时针推动油门调节杆，第一拨杆和第二拨杆也会逆时针移动，第二斜槽靠近安装轴的一面位于第二拨杆的运动路径上，因此在第二拨杆转动时会通过第二斜面推动第二滑块运动靠近安装轴，从而解除第二棘爪与第二棘轮的配合并使得与第二滑块抵触的弹簧的受力压缩，使得油门调节杆、连接柱、安装轴、引导滑轨能逆时针旋转，并通过连接柱带动油门拉线杆顺时针旋转从而降低草坪机的发动机转速，发动机油门调节到合适的功率后操作人员不再推动油门调节杆，与第二滑块抵触的弹簧回弹使得第二棘爪朝向第二棘轮运动，并最终使得第二棘爪与第二棘轮相啮合，完成油门大小的锁定。

11、优选的，所述引导滑轨的两侧滑槽侧壁上均开设有第三限位孔，所述引导滑轨的滑槽底壁上开设有连接孔，所述安装轴位于连接孔内，所述安装轴上开设有第四限位孔，所述第四限位孔连通两个第三限位孔，所述引导滑轨上设有连接杆，所述连接杆分别卡接在两个第三限位孔和第四限位孔内。

12、通过采用上述技术方案，简化引导滑轨与安装轴的连接。引导滑轨与安装轴连接时，首先将安装轴插入到连接孔内并让第三限位孔对准两个第四限位孔，然后将连接杆插入并卡接到两个第三限位孔和第四限位孔内即可。

13、优选的，安装轴远离第一安装座的一端上设有连接柱，所述油门调节杆上开设有与连接柱卡接配合的第一连接槽，所述油门拉线杆上开设有与连接柱靠接配合的第二连接槽，所述油门调节杆位于油门拉线杆远离第一安装座一侧。

14、通过采用上述技术方案，只需将连接柱卡在第一连接和第二连接槽内就能将油门调节杆和油门拉线杆安装到安装轴上，安装轻松快速。

15、优选的，所述连接柱远离安装轴的一端上设有抵压柱，所述抵压柱上套设有封盖，所述抵压柱上螺纹连接有螺母，所述螺母用于将封盖抵压在连接柱上使得防护轴与第二棘轮相抵触。

16、通过采用上述技术方案，封盖、第二棘轮、第一安装座会形成一个防护罩，从而对引导滑轨等部件形成保护。

17、优选的，所述第一棘轮一体成型在第一安装座上，所述第一安装座、第二棘轮、封盖的外周上均设有若干连接块，若干所述连接块通过螺栓相互连接。

18、通过采用上述技术方案，增加第一安装座、第二棘轮、封盖之间的连接稳定型，从而有效的将引导滑块等部件保护起来。

19、优选的，所述连接柱上开设有第一插孔，所述第一插孔连通第四限位孔，所述第一插孔内设有插杆，所述连接杆上开设有用于供插杆插入的第二插孔。其中一个所述第三限位孔的侧壁上设有凸块，所述连接杆上开设有滑移槽，所述凸块滑移连接在滑移槽内，当凸块与滑移槽的底壁相抵触时，所述第一插孔正对第二插孔。

20、通过采用上述技术方案，连接杆插入第三限位孔内时，首先将滑移槽对准凸块，然后将连接杆插入到第三限位孔，使得凸块逐渐靠近滑移槽的底壁兵相抵触，使得第一插孔正对第二插孔。然后将插杆通过第一插孔插入到第二插孔内就能限制连接杆从两个第三限位孔和第四限位孔内脱离，从而保障引导滑轨与安装轴连接的稳定性。同时当插杆插入第一插孔时封盖也会将插杆抵压在第一插孔内，从而限制插杆从第一插孔内脱离，保障第一插杆对连接杆的限位效果。

21、本技术还提供的一种草坪机油门控制机构，采用如下的技术方案：

22、一种草坪机油门控制机构，包括推杆、设于推杆上的面板壳体、设于面板壳体上的油门板机，所述油门调节杆的一端伸出面板壳体。

23、通过采用上述技术方案，方便操作人员推动油门调节杆。

24、本实用新型技术效果主要体现在以下方面：

25、1、本实用新型通过两根弹簧使得第一棘爪与第一棘轮相啮合、第二棘爪与第二棘轮相啮合，其他的外力无法让安装轴和油门拉线杆受力选旋转，从而保证草坪机工作时油门大小的稳定性，使得除草机工作时除草效果稳定；

26、2、本实用新型通过旋转油门调节杆时就能选择性解除第一棘爪与第一棘轮的配合、第二棘爪与第二棘轮的配合；

27、3、本实用新型将第一安装座、第二棘轮、封盖通过螺栓连接到一起来对引导滑轨等零部件进行保护。
