一种提高存活率的桃树种苗培育装置的制作方法

82次浏览
一种提高存活率的桃树种苗培育装置的制作方法

本技术涉及农业种植,尤其涉及一种提高存活率的桃树种苗培育装置。


背景技术:

1、育苗,即指培育幼苗,在种植桃树时,为了提升果实质量,促进桃产业的发展,会进行专业化的栽培技术,培育出优质桃苗,这便会使用到培育装置。

2、在育苗过程中少不了水肥的补给,常见的方式为人工喷洒,但这样的方式在喷洒水肥时,不能很好的控制浇水的量,量多容易造成烂根,少供给则容易造成干枯的问题,不能实现自动补给,不适合桃树苗的产业化培育需求,导致桃树苗存活率降低。


技术实现思路

1、为了克服上述提到的缺点,本实用新型提供一种提高存活率的桃树种苗培育装置。

2、本实用新型的技术方案是:一种提高存活率的桃树种苗培育装置,包括有顶板、外箱、内箱和种植板,顶板顶部对称安装有外箱,外箱内均滑动式连接有内箱,两内箱内均卡接有种植板,还包括有l型架、弹簧、储水桶、输水管、齿轮、球型阀和齿条,两外箱上均滑动式连接有l型架,l型架托着对应的内箱,两l型架与相近的内箱之间均连接有两弹簧,顶板顶部中间固定有用于存储水的储水桶,储水桶顶部开有进水口,外箱顶部均固定有输水管,输水管均与储水桶相通且相连,输水管上位于外箱内侧的位置都均匀开有出水孔,两输水管上端靠近储水桶的位置均转动式连接有球型阀,两球型阀前侧均固定有齿轮,两l型架顶部均固定有齿条,齿条均与相近的齿轮啮合。

3、可选地,外接管子在进水口上,可以将水注入储水桶内。

4、可选地,齿条向上移动带动齿轮与球型阀转动,球型阀转动打开,储水桶内的水便能在输水管内流通。

5、可选地,还包括有底板、折叠升降架、驱动电机、螺纹杆、导向杆、移动板和移动轮,底板位于顶板下方,底板与顶板之间安装有折叠升降架,底板顶部右侧安装有驱动电机,驱动电机输出轴上连接有螺纹杆,底板顶部左侧对称固定有导向杆,螺纹杆上螺纹连接有移动板,移动板与两导向杆滑动式相连,移动板与折叠升降架下侧的侧板转动式相连,底板底部均匀安装有四个移动轮。

6、可选地,移动板向右侧移动能推动折叠升降架转动伸长,进而带动顶板向上升高。

7、可选地,储水桶为透明材质。

8、有益效果:1、土壤干燥重量减轻,弹簧会反弹,使l型架推动内箱上移,通过齿条与齿轮的配合,能使球型阀转动打开,水源会自动流通,进而对桃树苗进行补水,提高桃树苗的存活率,避免工作人员遗忘;

9、2、设置折叠升降架调节顶板的高度,方便桃树苗进行光照,工作人员也能根据需求移动本装置,使本装置功能更全面,方便工作人员使用。



技术特征:

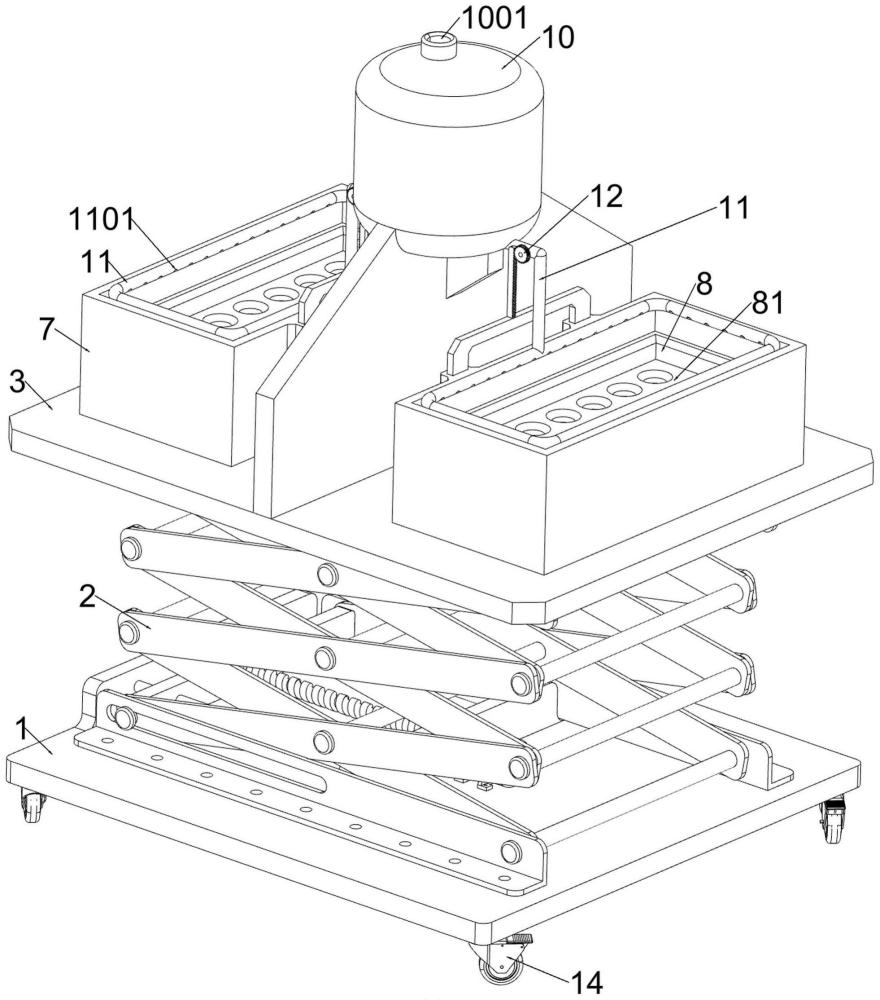

1.一种提高存活率的桃树种苗培育装置,包括有顶板(3)、外箱(7)、内箱(8)和种植板(81),顶板(3)顶部对称安装有外箱(7),外箱(7)内均滑动式连接有内箱(8),两内箱(8)内均卡接有种植板(81),其特征在于:还包括有l型架(9)、弹簧(91)、储水桶(10)、输水管(11)、齿轮(12)、球型阀(1201)和齿条(13),两外箱(7)上均滑动式连接有l型架(9),l型架(9)托着对应的内箱(8),两l型架(9)与相近的内箱(8)之间均连接有两弹簧(91),顶板(3)顶部中间固定有用于存储水的储水桶(10),储水桶(10)顶部开有进水口(1001),外箱(7)顶部均固定有输水管(11),输水管(11)均与储水桶(10)相通且相连,输水管(11)上位于外箱(7)内侧的位置都均匀开有出水孔(1101),两输水管(11)上端靠近储水桶(10)的位置均转动式连接有球型阀(1201),两球型阀(1201)前侧均固定有齿轮(12),两l型架(9)顶部均固定有齿条(13),齿条(13)均与相近的齿轮(12)啮合。

2.根据权利要求1所述的一种提高存活率的桃树种苗培育装置,其特征在于:

3.根据权利要求1所述的一种提高存活率的桃树种苗培育装置,其特征在于:齿条(13)向上移动带动齿轮(12)与球型阀(1201)转动,球型阀(1201)转动打开,储水桶(10)内的水便能在输水管(11)内流通。

4.根据权利要求1所述的一种提高存活率的桃树种苗培育装置,其特征在于:

5.根据权利要求4所述的一种提高存活率的桃树种苗培育装置,其特征在于:移动板(6)向右侧移动能推动折叠升降架(2)转动伸长,进而带动顶板(3)向上升高。

6.根据权利要求1所述的一种提高存活率的桃树种苗培育装置,其特征在于:储水桶(10)为透明材质。


技术总结
本技术涉及农业种植技术领域,尤其涉及一种提高存活率的桃树种苗培育装置。本技术提供了这样一种提高存活率的桃树种苗培育装置,包括有顶板、外箱、内箱和种植板,顶板顶部对称安装有外箱,外箱内均滑动式连接有内箱,两内箱内均卡接有种植板,还包括有L型架、弹簧和储水桶等,两外箱上均滑动式连接有L型架,L型架托着对应的内箱,两L型架与相近的内箱之间均连接有两弹簧,顶板顶部中间固定有用于存储水的储水桶。土壤干燥重量减轻,弹簧会反弹,使L型架推动内箱上移,通过齿条与齿轮的配合,能使球型阀转动打开,水源会自动流通,进而对桃树苗进行补水,提高桃树苗的存活率,避免工作人员遗忘。

技术研发人员:王道满,范玉莲
受保护的技术使用者:宣威满发农业开发有限公司
技术研发日:20240401
技术公布日:2024/11/28
文档序号 : 【 40162354 】

技术研发人员:王道满,范玉莲
技术所有人:宣威满发农业开发有限公司

备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
