一种免耕气吸式播种机的制作方法

本发明涉及播种机，具体涉及一种免耕气吸式播种机。

背景技术：

1、免耕气吸式播种机是一种靠负压吸取种子而实现精量播种的播种机，它与机械式播种机相比，其技术性能具有较强的优势，气吸式播种器工作时由高速风机产生负压，传给排种单体的真空室，排种盘回转时，在真空室负压作用下吸附种子，并随排种盘一起转动，当种子转出真空室后，不再承受负压，就靠自重或在刮种器作用下落在沟内，不需要人工播种。

2、现有的播种机都是单吸孔结构，虽然可根据播种排数去增加多排的气吸结构，但单一的竖排播种坑内只能送入一粒种子，种子存在无法存活的可能性，导致种植失败，导致播种效率低，由于只有一个吸孔进行播种作业，其作业速度可能较慢，种子靠自重或在刮种器作用下落在沟内，但种子容易卡在吸孔上，通过拨盘拨动容易造成种子损失，影响种子发育。

技术实现思路

1、为此，本发明提供一种免耕气吸式播种机，以解决单一的竖排播种坑内只能送入一粒种子，种子存在无法存活的可能性，导致种植失败，导致播种效率低，由于只有一个吸孔进行播种作业，其作业速度可能较慢，种子靠自重或在刮种器作用下落在沟内，但种子容易卡在吸孔上，通过拨盘拨动容易造成种子损失，影响种子发育的问题。

2、为了实现上述目的，本发明提供如下技术方案：一种免耕气吸式播种机，包括支撑架，所述支撑架底部固定设有固定板，所述固定板一侧设有可调节气吸机构；

3、所述可调节气吸机构包括电机，所述电机输出端固定连接有传动轴，所述传动轴贯穿固定板并与固定板通过轴承连接，所述传动轴一端固定连接有播种盘，所述播种盘内部固定设有多个真空室，所述真空室一侧固定设有侧壳体，所述侧壳体一侧固定设有连接管，所述真空室一侧固定设有多个吸孔，所述吸孔贯穿播种盘并与播种盘固定连接，所述播种盘一侧固定设有连接气盘，所述连接气盘一侧设有气盘挡板，所述连接气盘与气盘挡板通过密封轴承连接，所述连接管与连接气盘固定连接，所述固定板一侧固定设有高速风机，所述高速风机输出端固定连接有圆盘，所述圆盘与气盘挡板固定连接，所述播种盘一侧设有调节组件，所述真空室一侧设有气孔控制组件。

4、优选的，所述气孔控制组件包括隔板，所述隔板固定设于真空室内部，所述隔板一侧设有堵块，所述堵块一侧固定连接有两个圆杆，所述圆杆贯穿真空室，两个所述圆杆一端固定连接有连接架，所述连接架一侧通过轴承连接有滑轮，所述堵块两侧均固定设有两个方板，所述真空室内部固定连接有多个滑杆，所述滑杆与隔板固定连接，所述滑杆贯穿方板并与方板滑动连接，所述滑杆外部套设有第二弹簧，所述堵块一侧固定连接有多个伸缩推头，所述伸缩推头外部固定套设有第一弹簧。

5、优选的，所述连接气盘内侧通过轴承连接有支撑圆板，所述传动轴贯穿支撑圆板并与支撑圆板固定连接，所述支撑圆板一侧固定设有两个连接杆，两个所述连接杆与固定板固定连接，所述支撑圆板一侧固定设有连接块，所述连接块一侧固定设有支撑滑轨。

6、优选的，所述调节组件包括螺纹杆，所述螺纹杆与播种盘连接处通过轴承连接，所述螺纹杆一端固定设有旋钮，所述螺纹杆外部通过螺纹套设有连接盘，所述连接盘一侧固定设有多个封板，多个所述封板贯穿播种盘并与播种盘连接处滑动连接，所述封板延伸入真空室内部并与真空室连接处滑动连接。

7、优选的，所述支撑架底部固定设有种仓。

8、优选的，所述种仓一侧设有播种组件，所述播种组件包括开垦播种壳体，所述开垦播种壳体固定设于种仓一侧，所述开垦播种壳体一侧设有转动轴，所述转动轴贯穿开垦播种壳体并与开垦播种壳体通过轴承连接，所述转动轴外部固定套设有横挡板，所述转动轴外部固定套设有齿轮，所述开垦播种壳体一侧固定设有电动推杆，所述电动推杆输出端固定连接有齿板，所述齿板与齿轮相啮合，所述开垦播种壳体一侧固定设有延长板，所述延长板底部设有两个推送组件，所述推送组件包括两个伸缩杆，两个所述伸缩杆内部均设有第三弹簧，两个所述伸缩杆一端固定设有推板。

9、优选的，所述种仓另一侧固定设有进料管。

10、优选的，所述支撑架一侧开设有开槽。

11、优选的，所述支撑架底部固定设有两个侧板，两个所述侧板一侧均设有大轮，两个所述大轮之间固定连接有转动杆，所述转动杆贯穿侧板并与侧板通过轴承连接。

12、优选的，两个所述侧板一侧均固定设有连接板，两个所述连接板一侧均通过轴承连接有小轮。

13、本发明实施例具有如下优点：

14、1、通过设计多个真空室和吸孔，实现了多个种子的同时吸附与播种，显著提高了播种效率，作业速度更快，能够在短时间内完成大面积播种任务，通过调节组件的设计，用户可以根据实际播种需求调整吸孔的工作状态，控制种子的吸附数量，这种灵活性使得播种过程更加精准，避免了种子的浪费和种植密度的失控；

15、2、气孔控制组件的双重保障设计，即堵块和伸缩推头有效解决了种子卡在吸孔上的问题，确保种子能够顺利下落至播种位置，提高了播种的可靠性和成功率，具备较好的地形适应能力，大轮和小轮的设计使得播种机在田间地头移动更加灵活便捷，满足不同地形条件下的播种需求；

16、3、实现了播种过程的自动化，大大减轻了农民的劳动强度，提高了工作效率，集成了开垦、播种和覆土三大功能于一体，减少了设备的复杂性和占用空间，使得操作更加简便快捷，确保种子在播种槽内的分布均匀且数量适中，同时，推板的及时覆土操作能够保护种子免受外界环境的影响，提高种子的发芽率和成活率。

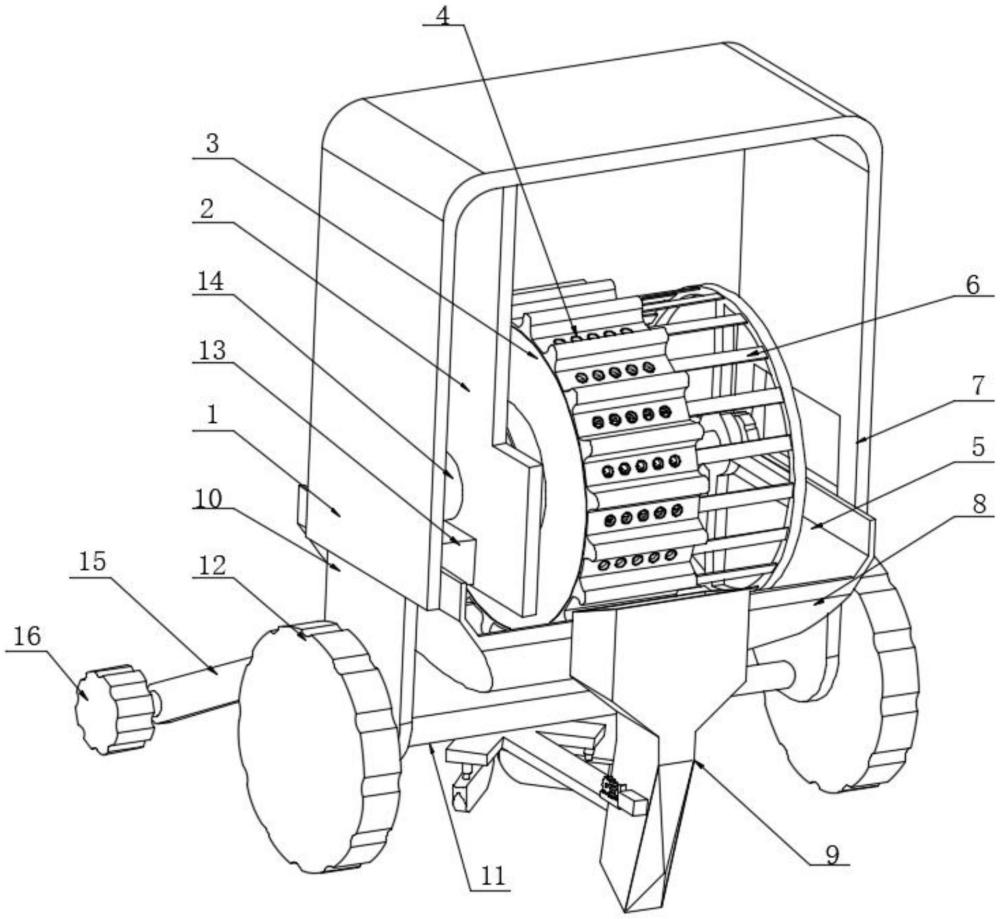

1.一种免耕气吸式播种机，包括支撑架(1)，其特征在于：所述支撑架(1)底部固定设有固定板(2)，所述固定板(2)一侧设有可调节气吸机构；

2.根据权利要求1所述的一种免耕气吸式播种机，其特征在于：所述气孔控制组件包括隔板(34)，所述隔板(34)固定设于真空室(27)内部，所述隔板(34)一侧设有堵块(35)，所述堵块(35)一侧固定连接有两个圆杆(28)，所述圆杆(28)贯穿真空室(27)，两个所述圆杆(28)一端固定连接有连接架(29)，所述连接架(29)一侧通过轴承连接有滑轮(30)，所述堵块(35)两侧均固定设有两个方板(38)，所述真空室(27)内部固定连接有多个滑杆(39)，所述滑杆(39)与隔板(34)固定连接，所述滑杆(39)贯穿方板(38)并与方板(38)滑动连接，所述滑杆(39)外部套设有第二弹簧(40)，所述堵块(35)一侧固定连接有多个伸缩推头(36)，所述伸缩推头(36)外部固定套设有第一弹簧(37)。

3.根据权利要求2所述的一种免耕气吸式播种机，其特征在于：所述连接气盘(23)内侧通过轴承连接有支撑圆板(20)，所述传动轴(21)贯穿支撑圆板(20)并与支撑圆板(20)固定连接，所述支撑圆板(20)一侧固定设有两个连接杆(22)，两个所述连接杆(22)与固定板(2)固定连接，所述支撑圆板(20)一侧固定设有连接块(31)，所述连接块(31)一侧固定设有支撑滑轨(32)。

4.根据权利要求1所述的一种免耕气吸式播种机，其特征在于：所述调节组件包括螺纹杆(17)，所述螺纹杆(17)与播种盘(3)连接处通过轴承连接，所述螺纹杆(17)一端固定设有旋钮(18)，所述螺纹杆(17)外部通过螺纹套设有连接盘(5)，所述连接盘(5)一侧固定设有多个封板(6)，多个所述封板(6)贯穿播种盘(3)并与播种盘(3)连接处滑动连接，所述封板(6)延伸入真空室(27)内部并与真空室(27)连接处滑动连接。

5.根据权利要求1所述的一种免耕气吸式播种机，其特征在于：所述支撑架(1)底部固定设有种仓(8)。

6.根据权利要求5所述的一种免耕气吸式播种机，其特征在于：所述种仓(8)一侧设有播种组件(9)，所述播种组件(9)包括开垦播种壳体(41)，所述开垦播种壳体(41)固定设于种仓(8)一侧，所述开垦播种壳体(41)一侧设有转动轴(46)，所述转动轴(46)贯穿开垦播种壳体(41)并与开垦播种壳体(41)通过轴承连接，所述转动轴(46)外部固定套设有横挡板(49)，所述转动轴(46)外部固定套设有齿轮(47)，所述开垦播种壳体(41)一侧固定设有电动推杆(44)，所述电动推杆(44)输出端固定连接有齿板(45)，所述齿板(45)与齿轮(47)相啮合，所述开垦播种壳体(41)一侧固定设有延长板(42)，所述延长板(42)底部设有两个推送组件，所述推送组件包括两个伸缩杆(48)，两个所述伸缩杆(48)内部均设有第三弹簧(50)，两个所述伸缩杆(48)一端固定设有推板(43)。

7.根据权利要求6所述的一种免耕气吸式播种机，其特征在于：所述种仓(8)另一侧固定设有进料管(19)。

8.根据权利要求6所述的一种免耕气吸式播种机，其特征在于：所述支撑架(1)一侧开设有开槽(7)。

9.根据权利要求1所述的一种免耕气吸式播种机，其特征在于：所述支撑架(1)底部固定设有两个侧板(10)，两个所述侧板(10)一侧均设有大轮(12)，两个所述大轮(12)之间固定连接有转动杆(11)，所述转动杆(11)贯穿侧板(10)并与侧板(10)通过轴承连接。

10.根据权利要求9所述的一种免耕气吸式播种机，其特征在于：两个所述侧板(10)一侧均固定设有连接板(15)，两个所述连接板(15)一侧均通过轴承连接有小轮(16)。
