一种新型户外高枝锯的制作方法

本技术涉及园林修剪装置，尤其涉及一种新型户外高枝锯。

背景技术：

1、高枝锯是指高位树枝修枝锯，是园林绿化中修剪树木常用的园林机械之一，用于对高处的树枝进行修剪。在修剪直径超过十厘米的树枝时，为了避免链锯被夹住或机器反弹等故障，需要先在树枝的下侧向上锯出一个卸负荷切口，再从上往下将树枝切断。切割卸负荷切口时，由于需要举着高枝锯向上发力切割树枝，较为费力，使用较为不便。

技术实现思路

1、本实用新型的目的是克服现有技术的不足，提供一种在向上切割卸负荷切口时能提供支撑的新型户外高枝锯。

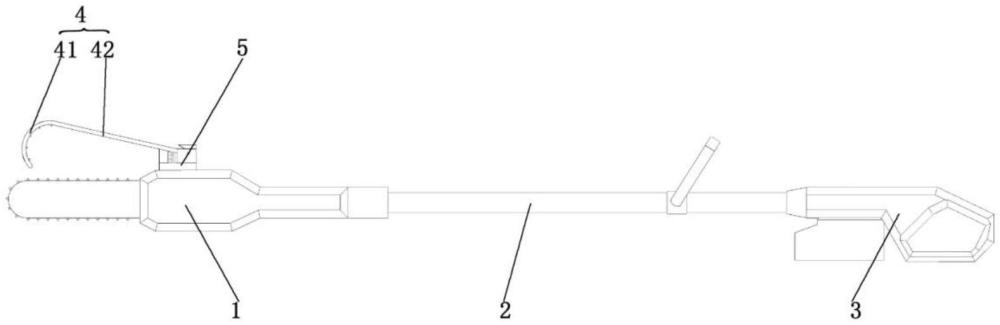

2、为了实现上述目的，本实用新型采用如下技术方案：一种新型户外高枝锯，包括控制把手、连接杆和链锯装置，所述链锯装置和把手分别设置于连接杆的前后两端，所述链锯装置上方设置有搭钩装置，所述搭钩装置包括转动设置的搭钩、安装基座和弹簧。

3、进一步的，所述弹簧设置于安装基座与搭钩之间，所述搭钩铰接在安装基座上。

4、进一步的，所述安装基座两侧分别设置有支撑板，所述支撑板上设置有安装口，所述搭钩的下部向两侧延伸形成安装柱，所述搭钩位于两块安装板之间，搭钩两侧的安装柱分别置入两块支撑板的安装口上。

5、进一步的，所述的搭钩由连接部和挂钩部组成，所述挂钩部外侧为弯曲的曲面。

6、进一步的，所述挂钩部的内表面设置有若干末端尖锐的咬合片。

7、进一步的，所述的安装基座前侧设置有限位台。

8、进一步的，所述支撑板的上方设置有磁吸件，所述磁吸件的末端倾斜设置，能与连接部贴合。

9、本实用新型的有益效果在于：通过在链锯装置的上方设置搭钩，在需要从树枝的下侧向上锯出一个卸负荷切口时，通过挂钩部弯曲的外侧下部与树枝接触，向前推动挂钩部撑开搭钩，使搭钩打开，搭钩挂在树枝上提供一个支撑点，以搭钩的支撑点倾斜向上锯出切口更加省力，并且能消除在切割时因脱力或失手使高枝锯直接掉下的风险；在切割出卸负荷切口后向前推动，使树枝与连接部接触，将搭钩继续向后推动打开，直至连接部与磁吸件相互吸引实现临时固定，此时便可将链锯装置置于树枝的上方继续进行切割。

1.一种新型户外高枝锯，包括控制把手、连接杆和链锯装置，所述链锯装置和把手分别设置于连接杆的前后两端，其特征在于所述链锯装置上方设置有搭钩装置，所述搭钩装置包括转动设置的搭钩、安装基座和弹簧。

2.根据权利要求1所述的一种新型户外高枝锯，其特征在于所述弹簧设置于安装基座与搭钩之间，所述搭钩铰接在安装基座上。

3.根据权利要求2所述的一种新型户外高枝锯，其特征在于所述安装基座两侧分别设置有支撑板，所述支撑板上设置有安装口，所述搭钩的下部向两侧延伸形成安装柱，所述搭钩位于两块安装板之间，搭钩两侧的安装柱分别置入两块支撑板的安装口上。

4.根据权利要求3所述的一种新型户外高枝锯，其特征在于所述的搭钩由连接部和挂钩部组成，所述挂钩部外侧为弯曲的曲面。

5.根据权利要求4所述的一种新型户外高枝锯，其特征在于所述挂钩部的内表面设置有若干末端尖锐的咬合片。

6.根据权利要求5所述的一种新型户外高枝锯，其特征在于所述的安装基座前侧设置有限位台。

7.根据权利要求3-5任一项所述的一种新型户外高枝锯，其特征在于所述支撑板的上方设置有磁吸件，所述磁吸件的末端倾斜设置，能与连接部贴合。
