蓄水灌溉装置的制作方法

本技术属于蓄水灌溉，具体来说，涉及蓄水灌溉装置。

背景技术：

1、在农业种植过程中，为了节省水源以及更好的应对干旱，一般会使用到蓄水灌溉装置，用以蓄水以及灌溉；

2、目前，一般通过在田内建造蓄水槽，在雨水天气收集雨水，便于后续无雨水天气的使用，为了避免田内的泥沙进入到蓄水槽内而影响蓄水槽的蓄水能力，会在蓄水槽上安装过滤网，而随着时间的推移，过滤网上容易附着灰尘以及落叶等，从而影响过滤网的滤水能力，进而影响蓄水槽的蓄水能力；

3、为解决上述问题，本申请中提出蓄水灌溉装置。

技术实现思路

1、针对相关技术中的问题，本实用新型提出蓄水灌溉装置，以克服现有相关技术所存在的上述技术问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、蓄水灌溉装置，包括蓄水槽和过滤网，所述蓄水槽的顶部为斜面，所述过滤网安装在蓄水槽的斜面上；

4、所述蓄水槽上设置有灌溉结构，用于对农作物灌溉以及冲洗过滤网；

5、所述灌溉结构包括位于蓄水槽一侧的水泵和电机以及位于蓄水槽上方较高一侧的横管，所述水泵的输入端连通有与蓄水槽内部相连通的水管，所述水泵的输出端连通有与横管相连通的软管，所述横管上安装有多个喷头；

6、所述横管的两端均安装有转杆，两个所述转杆的外侧均转动连接有支座；

7、所述电机的输出端安装有轴杆，所述轴杆上安装有第一传动辊；

8、其中一个所述转杆的一端安装有第二传动辊，所述第一传动辊和第二传动辊的外侧传动连接有皮带。

9、所述支座上安装有石墨轴承，所述转杆安装于石墨轴承的内侧，通过设置石墨轴承，协助转杆转动且对转杆支撑。

10、所述水泵和电机的底部设置有支撑箱，通过设置支撑箱，用于对电机和水泵支撑。

11、所述支撑箱上安装有呈l形的遮挡板，通过设置遮挡板，用于对电机和水泵遮挡。

12、所述水管远离水泵的一端穿过支撑箱的内部，用于对水管保护。

13、所述支撑箱上开设有操作口，所述支撑箱通过操作口放置有盖板，通过设置操作口和盖板，便于对支撑箱内部操作。

14、综上所述，本实用新型的技术效果和优点：该蓄水灌溉装置，通过设置灌溉结构，启动水泵，使得喷头喷洒水，用于对农作物灌溉，启动电机，使其带动横管反复转动，使得喷头摆动，更易对该装置两侧农作物进行灌溉，利用电机，使得喷头的出水方向对准过滤网不动，利用喷头喷水冲洗倾斜的过滤网，从而便于将过滤网表面的泥沙以及树叶冲走，进而达到了避免过滤网被堵塞的效果，有助于确保过滤网的滤水能力，尽量不影响蓄水槽的蓄水能力；另外，利用支撑箱，用于对水泵以及电机进行支撑，同时，起到了对水管保护的效果，尽量避免了水管直接埋于地下而导致水管表面逐渐被腐蚀，另外，遮挡板对水泵和电机起到一定遮风挡雨的作用。

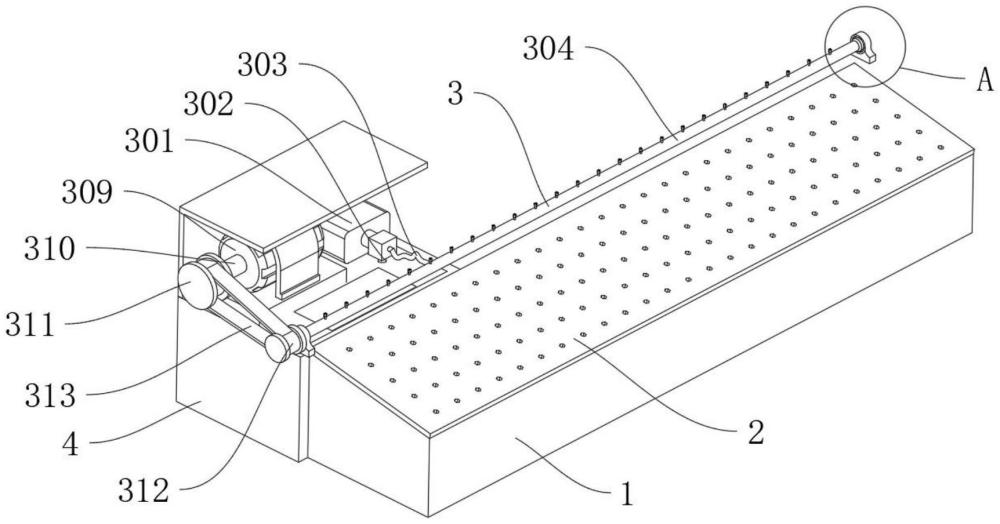

1.蓄水灌溉装置，包括蓄水槽(1)和过滤网(2)，其特征在于，所述蓄水槽(1)的顶部为斜面，所述过滤网(2)安装在蓄水槽(1)的斜面上；

2.根据权利要求1所述的蓄水灌溉装置，其特征在于，所述支座(306)上安装有石墨轴承(308)，所述转杆(307)安装于石墨轴承(308)的内侧。

3.根据权利要求1所述的蓄水灌溉装置，其特征在于，所述水泵(301)和电机(309)的底部设置有支撑箱(4)。

4.根据权利要求3所述的蓄水灌溉装置，其特征在于，所述支撑箱(4)上安装有呈l形的遮挡板(401)。

5.根据权利要求1所述的蓄水灌溉装置，其特征在于，所述水管(302)远离水泵(301)的一端穿过支撑箱(4)的内部。

6.根据权利要求4所述的蓄水灌溉装置，其特征在于，所述支撑箱(4)上开设有操作口(402)，所述支撑箱(4)通过操作口(402)放置有盖板(403)。
