一种杏鲍菇培养料搅拌混料机构的制作方法

241次浏览
一种杏鲍菇培养料搅拌混料机构的制作方法

本实用属于搅拌混合,尤其涉及一种杏鲍菇培养料搅拌混料机构。


背景技术:

1、杏鲍菇菌肉肥厚,质地脆嫩,特别是菌柄组织致密、结实、乳白,可全部食用,且菌柄比菌盖更脆滑、爽口,被称为平菇王、干贝菇,杏鲍菇在种植时,需要将其栽培到培养料中,但在栽种时需要对杏鲍菇和培养料进行搅拌混合。

2、但在实际使用传统搅拌装置时,通常都是使用两个搅拌杆旋转进行搅拌,进而使得搅拌杆只能对固定路径的原料进行搅拌,进而使得一些原料停留在上层,进而使得杏鲍菇菌不能很好的混合在培养料中,进而影响杏鲍菇的产量。


技术实现思路

1、本实用的目的在于:为了解决搅拌不均匀的问题,而提出的一种杏鲍菇培养料搅拌混料机构。

2、为了实现上述目的,本实用采用了如下技术方案:一种杏鲍菇培养料搅拌混料机构,包括搅拌筒,所述搅拌筒顶部连接有上盖,所述上盖固定安装有驱动电机,所述上盖顶部嵌设有第一轴承,且第一轴承内转动连接有第一转轴,且第一转轴一端连接有连接杆,且第一转轴另一端与驱动电机输出轴连接,所述连接杆一端连接有横板,所述横板两侧均连接有连接板,所述横板两侧和两个连接板相远离的一侧均设有搅拌装置,所述搅拌筒内壁连接有内齿环。

3、作为上述技术方案的进一步描述:

4、所述搅拌装置包括搅拌板,所述搅拌板一侧开设有内置槽,所述内置槽底部嵌设有第二轴承,且第二轴承内转动连接有第二转轴,且第二转轴一端连接有往复丝杆,所述往复丝杆外壁螺纹连接有螺纹座,所述螺纹座一侧连接有搅拌杆,所述搅拌板顶部连接有连接块,所述连接块内嵌设有另一个轴承,且轴承内转动连接有旋转杆,所述旋转杆顶部连接有齿轮。

5、作为上述技术方案的进一步描述:

6、所述旋转杆一端伸入内置槽内并与往复丝杆一端连接,且多个连接块一侧分别与横板两侧和两个连接板相远离的一侧连接,且螺纹座两侧与内置槽内壁滑动连接,且多个齿轮外侧与内齿环内壁相啮合。

7、作为上述技术方案的进一步描述:

8、所述搅拌板一侧连接有刮板,所述刮板一侧与搅拌筒内壁相贴合。

9、作为上述技术方案的进一步描述:

10、所述横板底部连接提升装置,所述提升装置包括提升筒,所述提升筒内壁底部嵌设有第三轴承,且第三轴承内转动连接有第三转轴,且第三转轴一端连接有绞龙,所述绞龙另一端伸出提升筒外,所述提升筒外壁分别开设有上出料口和下入料口。

11、作为上述技术方案的进一步描述:

12、所述提升筒底部与搅拌筒内壁底部连接,所述绞龙一端与横板底部连接。

13、作为上述技术方案的进一步描述:

14、所述上盖顶部开设有入料口,且入料口内嵌设有入料盒。

15、作为上述技术方案的进一步描述:

16、所述搅拌筒底部连通有出料阀门。

17、作为上述技术方案的进一步描述:

18、所述搅拌筒底部设有多个支腿,且多个支腿底部均设有橡胶垫,且橡胶垫表面设有防滑凸纹。

19、作为上述技术方案的进一步描述:

20、所述刮板为三角形,且刮板为软质橡胶。

21、综上所述,由于采用了上述技术方案,本实用的有益效果是:

22、1、本实用中,通过设置搅拌装置,通过驱动电机带动连接杆转动,使得连接杆通过横板转动带动两侧的连接板转动,进而使得齿轮在内齿环内转动,齿轮通过旋转杆带动往复丝杆转动,进而使得螺纹座上下移动,螺纹座上下移动带动搅拌杆上下移动,使得搅拌杆对内部培养料进行垂直搅拌,进而提高搅拌效果,使搅拌更加均匀。

23、2、本实用中,通过设置提升装置,在横板转动的同时,横板带动绞龙转动,使得绞龙将底部的培养料从下入料口卷入,通过提升筒使得培养料从上出料口排出,进而使得底部未搅拌的培养料可以输送到顶部,进而进一步提高杏鲍菇菌与培养料混合的均匀性。



技术特征:

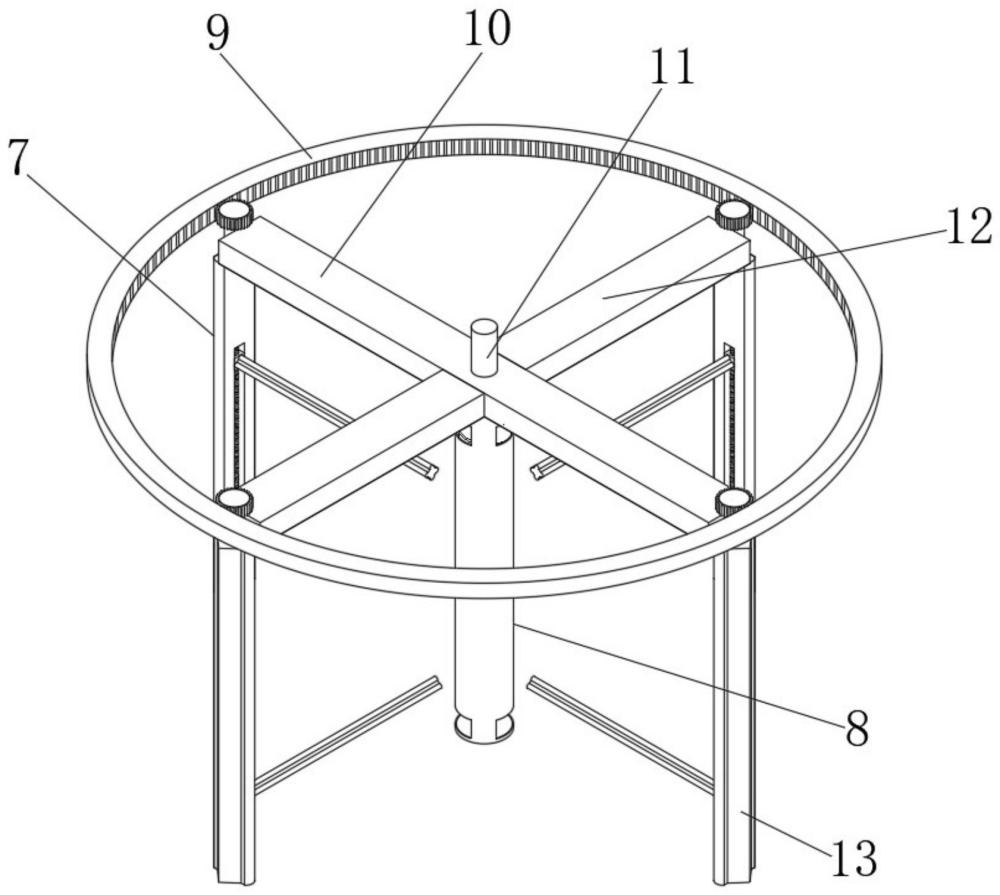

1.一种杏鲍菇培养料搅拌混料机构,包括搅拌筒(6),其特征在于,所述搅拌筒(6)顶部连接有上盖(1),所述上盖(1)固定安装有驱动电机(2),所述上盖(1)顶部嵌设有第一轴承,且第一轴承内转动连接有第一转轴,且第一转轴一端连接有连接杆(11),且第一转轴另一端与驱动电机(2)输出轴连接,所述连接杆(11)一端连接有横板(10),所述横板(10)两侧均连接有连接板(12),所述横板(10)两侧和两个连接板(12)相远离的一侧均设有搅拌装置(7),所述搅拌筒(6)内壁连接有内齿环(9)。

2.根据权利要求1所述的一种杏鲍菇培养料搅拌混料机构,其特征在于,所述搅拌装置(7)包括搅拌板(704),所述搅拌板(704)一侧开设有内置槽(707),所述内置槽(707)底部嵌设有第二轴承,且第二轴承内转动连接有第二转轴,且第二转轴一端连接有往复丝杆(706),所述往复丝杆(706)外壁螺纹连接有螺纹座(705),所述螺纹座(705)一侧连接有搅拌杆(708),所述搅拌板(704)顶部连接有连接块(703),所述连接块(703)内嵌设有另一个轴承,且轴承内转动连接有旋转杆(702),所述旋转杆(702)顶部连接有齿轮(701)。

3.根据权利要求2所述的一种杏鲍菇培养料搅拌混料机构,其特征在于,所述旋转杆(702)一端伸入内置槽(707)内并与往复丝杆(706)一端连接,且多个连接块(703)一侧分别与横板(10)两侧和两个连接板(12)相远离的一侧连接,且螺纹座(705)两侧与内置槽(707)内壁滑动连接,且多个齿轮(701)外侧与内齿环(9)内壁相啮合。

4.根据权利要求2所述的一种杏鲍菇培养料搅拌混料机构,其特征在于,所述搅拌板(704)一侧连接有刮板(13),所述刮板(13)一侧与搅拌筒(6)内壁相贴合。

5.根据权利要求1所述的一种杏鲍菇培养料搅拌混料机构,其特征在于,所述横板(10)底部连接提升装置(8),所述提升装置(8)包括提升筒(803),所述提升筒(803)内壁底部嵌设有第三轴承,且第三轴承内转动连接有第三转轴,且第三转轴一端连接有绞龙(801),所述绞龙(801)另一端伸出提升筒(803)外,所述提升筒(803)外壁分别开设有上出料口(802)和下入料口(804)。

6.根据权利要求5所述的一种杏鲍菇培养料搅拌混料机构,其特征在于,所述提升筒(803)底部与搅拌筒(6)内壁底部连接,所述绞龙(801)一端与横板(10)底部连接。

7.根据权利要求1所述的一种杏鲍菇培养料搅拌混料机构,其特征在于,所述上盖(1)顶部开设有入料口,且入料口内嵌设有入料盒(3)。

8.根据权利要求1所述的一种杏鲍菇培养料搅拌混料机构,其特征在于,所述搅拌筒(6)底部连通有出料阀门(4)。

9.根据权利要求1所述的一种杏鲍菇培养料搅拌混料机构,其特征在于,所述搅拌筒(6)底部设有多个支腿(5),且多个支腿(5)底部均设有橡胶垫,且橡胶垫表面设有防滑凸纹。

10.根据权利要求4所述的一种杏鲍菇培养料搅拌混料机构,其特征在于,所述刮板(13)为三角形,且刮板(13)为软质橡胶。


技术总结
本实用公开了一种杏鲍菇培养料搅拌混料机构,属于搅拌混合技术领域。本实用,包括搅拌筒,所述搅拌筒顶部连接有上盖,所述上盖固定安装有驱动电机,所述上盖顶部嵌设有第一轴承,且第一轴承内转动连接有第一转轴,且第一转轴一端连接有连接杆,且第一转轴另一端与驱动电机输出轴连接,所述连接杆一端连接有横板,所述横板两侧均连接有连接板;本实用中,通过驱动电机带动连接杆转动,使得连接杆通过横板转动带动两侧的连接板转动,进而使得齿轮在内齿环内转动,齿轮通过旋转杆带动往复丝杆转动,进而使得螺纹座上下移动,螺纹座上下移动带动搅拌杆上下移动,使得搅拌杆对内部培养料进行垂直搅拌,进而提高搅拌效果,使搅拌更加均匀。

技术研发人员:张银文,黄应瑞,丁兵发
受保护的技术使用者:江苏久禾生物科技集团有限公司
技术研发日:20231230
技术公布日:2024/11/18
文档序号 : 【 40050603 】

技术研发人员:张银文,黄应瑞,丁兵发
技术所有人:江苏久禾生物科技集团有限公司
