一种防划伤玻璃的玻璃清洗机的制作方法

本技术涉及玻璃清洗，具体为一种防划伤玻璃的玻璃清洗机。

背景技术：

1、洗玻璃时使用玻璃清洗机的主要原因是效率和质量的提升，手工清洗玻璃表面费时费力，容易留下污渍、水渍和纤维，影响清洁效果，而玻璃清洗机利用自动化技术，能够高效地清洗大面积的玻璃，提高清洁效果并减少人力成本，玻璃清洗机通常包括箱和水泵，用于存储和供应清洁液，一般会加入专门的清洁剂和去离子水，以确保清洁效果，通过旋转或振动，在玻璃表面刷洗，去除污渍和附着物，吸盘用来吹干或吸走残留的水分，避免水渍和痕迹的产生。

2、现有的玻璃清洗机在对玻璃表面进行清理时，由于玻璃清洗机内部的当个刷板来回快速的对玻璃表面进行清理时，容易对玻璃表面进行划伤，且刷板的硬度过高且没有合适的软性材质外包覆，在清洗时对玻璃表面造成划痕，刷板表面不够光滑，可能容易在与玻璃表面接触时产生摩擦，导致划伤，长时间使用后，刷板可能磨损变形，边缘锋利，容易对玻璃表面造成损伤。

技术实现思路

1、本实用新型提供了一种防划伤玻璃的玻璃清洗机，具备玻璃清洗机高效清洁且防止划伤玻璃的优点，以解决玻璃清洗机高效清理过程中对玻璃表面进行划伤的问题。

2、为实现玻璃清洗机高效清洁且防止划伤玻璃的目的，本实用新型提供如下技术方案：一种防划伤玻璃的玻璃清洗机，包括玻璃清洗装置和开设在玻璃清洗装置内部的清洗腔，所述玻璃清洗装置的内侧表面与清洗腔的内壁处皆分布均匀安装有喷头，所述玻璃清洗装置的内侧表面安装有循环清理组件，所述循环清理组件的外侧表面分布均匀安装有灰尘清理组件，所述灰尘清理组件的外侧表面分布均匀安装有刷毛，所述循环清理组件的外侧表面分布均匀安装有刮除清理组件。

3、作为本实用新型的一种优选技术方案，所述循环清理组件包括旋转电机和主动轴，所述旋转电机安装在玻璃清洗装置的内侧表面，所述主动轴安装在旋转电机输出端的外侧表面，所述主动轴的一端表面与玻璃清洗装置的内部活动接触。

4、作为本实用新型的一种优选技术方案，所述主动轴的外侧表面安装有主动传动轮，所述玻璃清洗装置的内部活动安装有从动轴。

5、作为本实用新型的一种优选技术方案，所述从动轴的外侧表面安装有从动传动轮，所述从动传动轮的外侧表面与主动传动轮的外侧表面共同活动安装有皮带，所述皮带的外侧表面分布均匀安装有连接块。

6、作为本实用新型的一种优选技术方案，所述灰尘清理组件包括连接弹簧和毛刷板，所述连接弹簧分布均匀安装在连接块外侧表面，所述毛刷板安装在连接弹簧的外侧表面。

7、作为本实用新型的一种优选技术方案，所述毛刷板的两端表面皆设有橡胶弧面，所述毛刷板的外侧表面与若干个刷毛的一端表面固定连接。

8、作为本实用新型的一种优选技术方案，所述刮除清理组件包括橡胶刮板和海绵圆弧块，所述橡胶刮板分布均匀安装在另一连接块的外侧表面，所述海绵圆弧块安装在橡胶刮板的外侧表面。

9、与现有技术相比，本实用新型提供了一种防划伤玻璃的玻璃清洗机，具备以下有益效果：

10、1、该防划伤玻璃的玻璃清洗机，通过连接弹簧、毛刷板、橡胶弧面和刷毛相互配合，若干个刷毛进行旋转运动对玻璃表面进行清理，更全面地清理玻璃表面，达到更好的清洗效果，通过旋转刷毛，可以大幅提高清洗速度，从而提高清洗效率，相对于单个刷毛，使用若干个刷毛旋转运动，可以减少单个刷毛对玻璃表面的划痕风险，保护玻璃表面。

11、2、该防划伤玻璃的玻璃清洗机，通过橡胶刮板和海绵圆弧块相互配合，海绵圆弧块可以有效地去除这些残留物，确保玻璃块表面干净，海绵圆弧块的柔软材质可以帮助平滑玻璃表面，去除刷毛可能留下的毛刺或微小颗粒，使玻璃表面更加光滑，海绵圆弧块可以有效地吸收残留的水分，减少水渍和水痕的产生，保持玻璃表面清洁。

12、3、该防划伤玻璃的玻璃清洗机，通过旋转电机、主动轴、主动传动轮、从动传动轮、从动轴、皮带和连接块相互配合，连接块同步带动连接弹簧、毛刷板和橡胶刮板进行旋转运动，毛刷板和橡胶刮板间隔排布，毛刷板外侧表面刷毛对玻璃板表面进行清理。

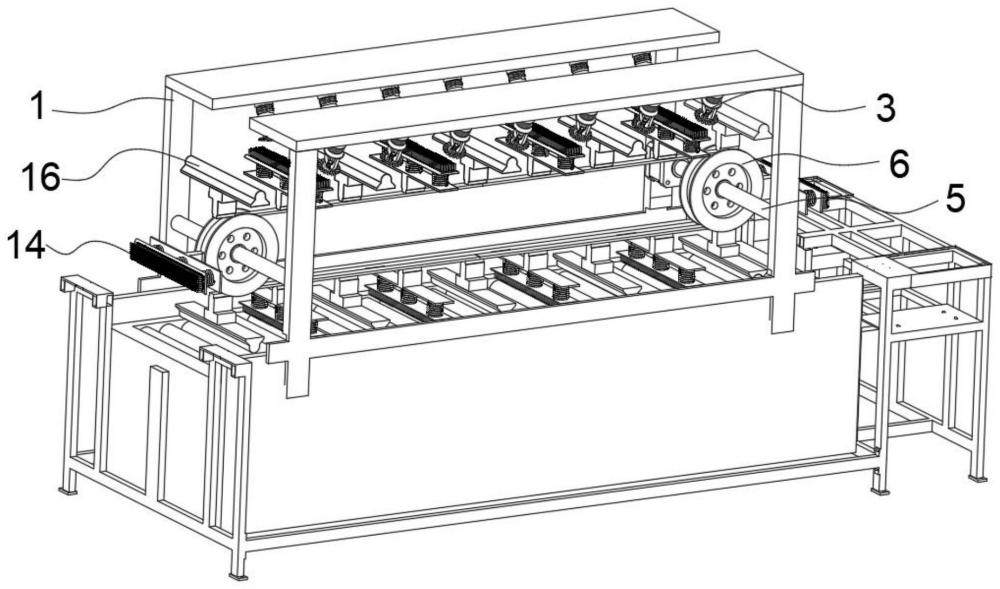

1.一种防划伤玻璃的玻璃清洗机，包括玻璃清洗装置(1)和开设在玻璃清洗装置(1)内部的清洗腔(2)，其特征在于：所述玻璃清洗装置(1)的内侧表面与清洗腔(2)的内壁处皆分布均匀安装有喷头(3)，所述玻璃清洗装置(1)的内侧表面安装有循环清理组件，所述循环清理组件的外侧表面分布均匀安装有灰尘清理组件，所述灰尘清理组件的外侧表面分布均匀安装有刷毛(14)，所述循环清理组件的外侧表面分布均匀安装有刮除清理组件。

2.根据权利要求1所述的一种防划伤玻璃的玻璃清洗机，其特征在于：所述循环清理组件包括旋转电机(4)和主动轴(5)，所述旋转电机(4)安装在玻璃清洗装置(1)的内侧表面，所述主动轴(5)安装在旋转电机(4)输出端的外侧表面，所述主动轴(5)的一端表面与玻璃清洗装置(1)的内部活动接触。

3.根据权利要求2所述的一种防划伤玻璃的玻璃清洗机，其特征在于：所述主动轴(5)的外侧表面安装有主动传动轮(6)，所述玻璃清洗装置(1)的内部活动安装有从动轴(8)。

4.根据权利要求3所述的一种防划伤玻璃的玻璃清洗机，其特征在于：所述从动轴(8)的外侧表面安装有从动传动轮(7)，所述从动传动轮(7)的外侧表面与主动传动轮(6)的外侧表面共同活动安装有皮带(9)，所述皮带(9)的外侧表面分布均匀安装有连接块(10)。

5.根据权利要求1所述的一种防划伤玻璃的玻璃清洗机，其特征在于：所述灰尘清理组件包括连接弹簧(11)和毛刷板(12)，所述连接弹簧(11)分布均匀安装在连接块(10)外侧表面，所述毛刷板(12)安装在连接弹簧(11)的外侧表面。

6.根据权利要求5所述的一种防划伤玻璃的玻璃清洗机，其特征在于：所述毛刷板(12)的两端表面皆设有橡胶弧面(13)，所述毛刷板(12)的外侧表面与若干个刷毛(14)的一端表面固定连接。

7.根据权利要求1所述的一种防划伤玻璃的玻璃清洗机，其特征在于：所述刮除清理组件包括橡胶刮板(15)和海绵圆弧块(16)，所述橡胶刮板(15)分布均匀安装在另一连接块(10)的外侧表面，所述海绵圆弧块(16)安装在橡胶刮板(15)的外侧表面。
