一种便携式声波诊脉仪的制作方法

本发明涉及诊脉，尤其涉及一种便携式声波诊脉仪。

背景技术：

1、传统脉学又称为宏观脉学：主要来自于晋代王叔和的24脉和明代李时珍27脉，诊脉时用医生的三指按在病人的寸关尺三部，在诊脉的深浅上分为浮中沉三层；通过指端感受到的压力反馈对身体的健康状况进行判断。

2、因为诊脉需要通过触摸桡动脉的寸、关、尺三个脉位并施加不同的压力进行取脉，得到“浮取”、“中取”、“沉取”三个压力下的脉位振动脉象。

3、但现有的中医电子脉诊仪，为了测量不同压力下脉位的脉象，脉象探测头处不仅需要设有压力传感器，还需要设置检测脉位振动的声波传感器，整体结构复杂；故为了实现一个探测结构可同时检测取脉的压力信号以及脉位振动的声波信号，本发明提出一种基于亥姆霍兹共振腔的便携式声波诊脉仪，使得有利于的精确采集、辨识各种脉象，提高对脉象诊断疾病的效果。

技术实现思路

1、本发明提供了一种便携式声波诊脉仪，以解决上述背景技术中提出的问题。

2、为了实现上述目的，本发明采用了如下技术方案：

3、一种便携式声波诊脉仪，包括u形板，所述u形板的外侧壁设有计算机，所述u形板的顶部设有把手，所述u形板的内底侧壁上设有脉枕，所述u形板的内顶部上固定连接有电动推杆，所述电动推杆与计算机电连接，所述电动推杆的底端固定连接有推板，所述推板的底侧壁上固定连接有三个依次相邻的探测指，所述探测指的底端呈半球形设置，所述探测指半球形底部外侧固定连接有柔性半球形设置的橡胶层，所述橡胶层和探测指之间开设有半球壳形的球壳腔，所述探测指内开设有亥姆霍兹共振腔，所述亥姆霍兹共振腔底端与球壳腔相连通，所述亥姆霍兹共振腔和球壳腔内填充有导压液，所述亥姆霍兹共振腔的由球形腔和球形腔顶部的瓶颈腔组成，所述瓶颈腔的顶部设有压敏装置。

4、优选的，所述压敏装置包括第一压敏导电橡胶体和第二压敏导电橡胶体，所述第一压敏导电橡胶体呈圆柱状设置，所述第二压敏导电橡胶体呈圆环状设置，所述第一压敏导电橡胶体位于第二压敏导电橡胶体内且不与第二压敏导电橡胶体接触，所述第一压敏导电橡胶体和第二压敏导电橡胶体均固定连接在探测指内部，所述第一压敏导电橡胶体和第二压敏导电橡胶体的一侧均设置有绝缘薄膜，所述第一压敏导电橡胶体和第二压敏导电橡胶体均通过绝缘薄膜与亥姆霍兹共振腔的瓶颈腔内部相连，所述第一压敏导电橡胶体侧壁上的绝缘薄膜和橡胶层之间固定连接有竖直设置有导压柱，所述导压柱贯穿亥姆霍兹共振腔和球壳腔。

5、优选的，所述第一压敏导电橡胶体和第二压敏导电橡胶体随着受到压力增大，电阻率逐渐减小，所述第一压敏导电橡胶体和第二压敏导电橡胶体均与计算机电连接，所述计算机可实时检测出第一压敏导电橡胶体和第二压敏导电橡胶体的电阻率，所述计算机用于根据实时检测出第一压敏导电橡胶体和第二压敏导电橡胶体的电阻率得到第一压敏导电橡胶体和第二压敏导电橡胶体的受压力值。

6、优选的，所述亥姆霍兹共振腔的共振频率为把手1.25hz。

7、优选的，所述亥姆霍兹共振腔的共振频率的计算公式为：

8、

9、其中，a为瓶颈腔的横截面积，v为亥姆霍兹共振腔的体积，l为瓶颈腔长度，c为导压液中的声传播速度。

10、优选的，使用时，三个所述探测指分别对应在桡动脉寸、关、尺三个位置。

11、优选的，所述计算机内包括数据库和处理器。

12、优选的，所述数据库用于预先存储有浮取、中取、沉取三个取脉压力值，以及桡动脉寸、关、尺位置处，不同取脉压力下的声波波形所分别对应的疾病种类。

13、优选的，处理器用于接收第一压敏导电橡胶体和第二压敏导电橡胶体的电信号，并分别提取出取脉压力值和不同取脉压力下的声波波形，并将声波波形与数据库中预先存储的声波数据进行匹配，提取数据库中与所述接收到的声波数据最为接近的声波波形，确定该波形对应的疾病种类。

14、优选的，所述导压液为水。

15、与现有技术相比，本发明的有益效果是：

16、该装置通过同时检测取脉的压力信号以及脉位振动的声波信号，可快速获得对浮取、中取、沉取三个取脉压力值下桡动脉寸、关、尺位置的声波波形，有利于精确采集、辨识各种脉象，提高了对脉象诊断疾病的效果。

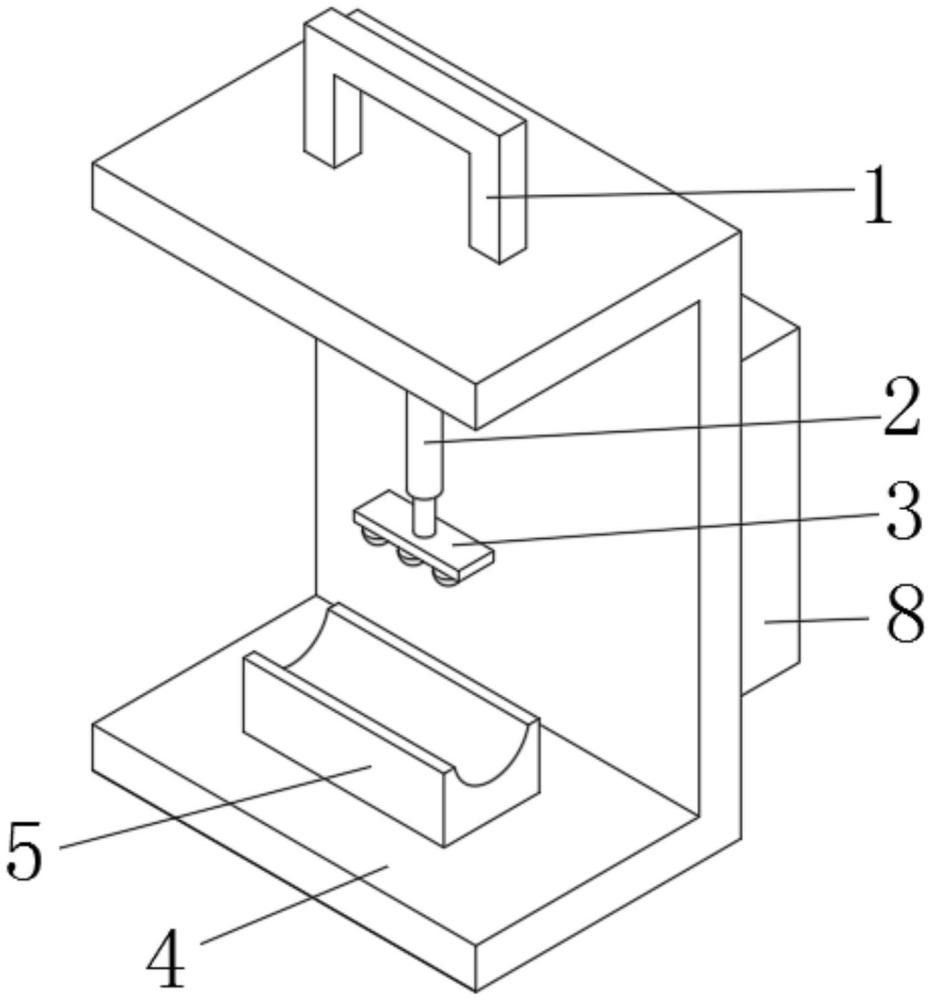

1.一种便携式声波诊脉仪，包括u形板(4)，其特征在于，所述u形板(4)的外侧壁设有计算机(8)，所述u形板(4)的顶部设有把手(1)，所述u形板(4)的内底侧壁上设有脉枕(5)，所述u形板(4)的内顶部上固定连接有电动推杆(2)，所述电动推杆(2)与计算机(8)电连接，所述电动推杆(2)的底端固定连接有推板(3)，所述推板(3)的底侧壁上固定连接有三个依次相邻的探测指(7)，所述探测指(7)的底端呈半球形设置，所述探测指(7)半球形底部外侧固定连接有柔性半球形设置的橡胶层(6)，所述橡胶层(6)和探测指(7)之间开设有半球壳形的球壳腔(13)，所述探测指(7)内开设有亥姆霍兹共振腔(11)，所述亥姆霍兹共振腔(11)底端与球壳腔(13)相连通，所述亥姆霍兹共振腔(11)和球壳腔(13)内填充有导压液，所述亥姆霍兹共振腔(11)的由球形腔和球形腔顶部的瓶颈腔组成，所述瓶颈腔的顶部设有压敏装置。

2.根据权利要求1所述的一种便携式声波诊脉仪，其特征在于，所述压敏装置包括第一压敏导电橡胶体(9)和第二压敏导电橡胶体(10)，所述第一压敏导电橡胶体(9)呈圆柱状设置，所述第二压敏导电橡胶体(10)呈圆环状设置，所述第一压敏导电橡胶体(9)位于第二压敏导电橡胶体(10)内且不与第二压敏导电橡胶体(10)接触，所述第一压敏导电橡胶体(9)和第二压敏导电橡胶体(10)均固定连接在探测指(7)内部，所述第一压敏导电橡胶体(9)和第二压敏导电橡胶体(10)的一侧均设置有绝缘薄膜(14)，所述第一压敏导电橡胶体(9)和第二压敏导电橡胶体(10)均通过绝缘薄膜(14)与亥姆霍兹共振腔(11)的瓶颈腔内部相连，所述第一压敏导电橡胶体(9)侧壁上的绝缘薄膜(14)和橡胶层(6)之间固定连接有竖直设置有导压柱(12)，所述导压柱(12)贯穿亥姆霍兹共振腔(11)和球壳腔(13)。

3.根据权利要求1所述的一种便携式声波诊脉仪，其特征在于，所述第一压敏导电橡胶体(9)和第二压敏导电橡胶体(10)随着受到压力增大，电阻率逐渐减小，所述第一压敏导电橡胶体(9)和第二压敏导电橡胶体(10)均与计算机(8)电连接，所述计算机(8)可实时检测出第一压敏导电橡胶体(9)和第二压敏导电橡胶体(10)的电阻率，所述计算机(8)用于根据实时检测出第一压敏导电橡胶体(9)和第二压敏导电橡胶体(10)的电阻率得到第一压敏导电橡胶体(9)和第二压敏导电橡胶体(10)的受压力值。

4.根据权利要求1所述的一种便携式声波诊脉仪，其特征在于，所述亥姆霍兹共振腔(11)的共振频率为把手1.25hz。

5.根据权利要求1所述的一种便携式声波诊脉仪，其特征在于，所述亥姆霍兹共振腔(11)的共振频率的计算公式为：

6.根据权利要求1所述的一种便携式声波诊脉仪，其特征在于，使用时，三个所述探测指(7)分别对应在桡动脉寸、关、尺三个位置。

7.根据权利要求1所述的一种便携式声波诊脉仪，其特征在于，所述计算机(8)内包括数据库和处理器。

8.根据权利要求1所述的一种便携式声波诊脉仪，其特征在于，所述数据库用于预先存储有浮取、中取、沉取三个取脉压力值，以及桡动脉寸、关、尺位置处，不同取脉压力下的声波波形所分别对应的疾病种类。

9.根据权利要求1所述的一种便携式声波诊脉仪，其特征在于，处理器用于接收第一压敏导电橡胶体(9)和第二压敏导电橡胶体(10)的电信号，并分别提取出取脉压力值和不同取脉压力下的声波波形，并将声波波形与数据库中预先存储的声波数据进行匹配，提取数据库中与所述接收到的声波数据最为接近的声波波形，确定该波形对应的疾病种类。

10.根据权利要求1所述的一种便携式声波诊脉仪，其特征在于，所述导压液为水。
