一种角度可调的数控机床用吹风除尘装置的制作方法

本发明涉及角度可调的数控机床用吹风除尘装置，具体为一种角度可调的数控机床用吹风除尘装置。

背景技术：

1、数控机床在进行一些加工操作之后,会在机床的工作台面残留有尘屑,若不及时对其进行清除,再加上机床本身油渍污染,很容易导致灰尘堆积,长此以往会导致机床的正常工作状态,降低机床使用寿命,因此,为了解决此类问题,我们提出了一种角度可调的数控机床用吹风除尘装置。

2、公开了一种角度可调的数控机床用吹风除尘装置，公开号为：cn211938217u，有益效果为：通过在台面顶端设置可沿着台面移动的除尘装置,并且除尘装置的除尘板能够进行有效的角度调节,同时能够对除尘板横向范围进行调节,从而使得该除尘装置能够有效的对该数控机床台面上的尘屑进行无死角除尘操作,保证工作台面的整洁,同时也节省了人工清洁的成本投入；通过在横板内部设置吸尘管以及吹气管,并且在除尘板上设置与其匹配的吸尘孔和吹气孔,同时通过塑型管将其进行连接,从而使得该装置在除尘的同时能够将工作台面上的槽孔内堆积的灰尘吹起,然后再对吹起的扬尘进行吸尘处理,从而导致该装置对数控机床的除尘更加彻底；综上所述,该装置能够代替人工对数控机床的工作台面进行无死角吸尘处理,并且在吸尘的同时能够将工作台面上的槽孔内部堆积的尘屑吹起再进行吸附,从而使得该装置对数控机床的除尘更加彻底,提高除尘效率,适宜推广。

3、该角度可调的数控机床用吹风除尘装置通过在台面顶端设置可沿着台面移动的除尘装置,并且除尘装置的除尘板能够进行有效的角度调节,同时能够对除尘板横向范围进行调节,从而使得该除尘装置能够有效的对该数控机床台面上的尘屑进行除尘操作,保证工作台面的整洁，但是在实际使用过程中难免存在部分的灰尘遗落，部分遗落的灰尘附着于加工件以及设备上，影响整体的加工效果，基于此提出了一种角度可调的数控机床用吹风除尘装置。

技术实现思路

1、本发明的目的在于提供一种角度可调的数控机床用吹风除尘装置，以解决上述背景技术中提出的问题。

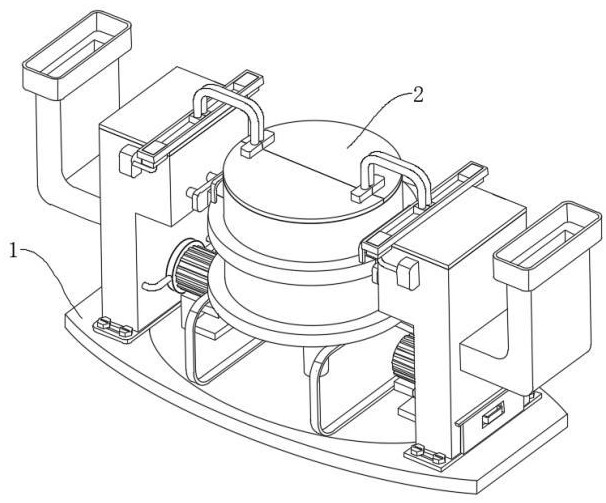

2、为了解决上述技术问题，本发明提供如下技术方案：一种角度可调的数控机床用吹风除尘装置，包括固定基板；

3、以及设置在所述固定基板的连接组件，所述连接组件包含设置在所述固定基板中段顶部的支撑部，所述支撑部连接有主体部，所述支撑部顶部连接有盖合部，所述固定基板两侧设置有除尘部。

4、根据上述技术方案，所述支撑部包含固定连接在所述固定基板顶部两侧的支撑腿，所述支撑腿顶部固定连接有支撑罩，所述支撑腿内壁顶部固定连接有固定底板，所述固定底板底部内壁固定连接有转动杆，所述转动杆顶部固定连接有收集桶。

5、根据上述技术方案，所述转动杆转动连接于固定基板顶部，所述收集桶转动连接于支撑罩内壁，且收集桶外壁均匀开设有限位口。

6、根据上述技术方案，所述主体部包含固定连接在所述固定基板顶部的固定架一，所述固定架一顶部固定连接有驱动电机，所述驱动电机输出端固定连接有转轴，所述转轴外壁固定连接有转动齿轮，所述转动齿轮啮合有啮合齿盘,支撑罩背面一端内壁固定连接有保护罩，所述保护罩顶部固定连接有连接杆，所述连接杆顶部固定连接有连接半环，所述连接半环连接处顶部固定连接有固定连接杆。

7、根据上述技术方案，所述转轴转动连接于保护罩底部开设的限位孔内壁，所述连接半环转动连接于收集桶外壁。

8、根据上述技术方案，所述盖合部包括活动设置在收集桶顶部的盖板，所述盖板顶部固定连接有连接弯杆，所述连接弯杆另一端固定连接有磁性滑块，所述磁性滑块外壁滑动连接有滑框，所述滑框两端内壁固定连接有通电磁铁，所述通电磁铁底部电信号连接有连接线束，所述连接线束另一端电信号连接有发电机。

9、根据上述技术方案，所述盖板对称设置于收集桶顶部，所述通电磁铁对称设置于滑框内壁前后端；连接的盖板设置于收集桶顶部，当连接的通电磁铁通电时，吸引着连接的通电磁铁沿着滑框内壁向外端滑动，连接的盖板进行移动。

10、根据上述技术方案，所述除尘部包含通过安装螺栓固定安装在固定基板顶部两侧的安装板，所述安装板顶部固定连接有连通箱，所述连通箱外端底部铰接有铰接板，所述连通箱内壁底部滑动连接有收集箱，所述收集箱外端固定连接有连接把手，所述连通箱内壁中段固定安装有放置架，所述放置架顶部设置有柔性弯管，所述柔性弯管外端联通设置有端口，所述固定基板内壁顶部两侧固定连接有固定架二，所述固定架二顶部固定安装有风机，所述风机输出端连通设置有连通管一，所述连通管一连通设置有中转器，所述柔性弯管顶部联通设置有连通管二，所述连通管二内侧一段连通设置有连接头。

11、根据上述技术方案，所述柔性弯管底部连通设置于中转器顶部，所述连接头设置于收集桶外壁开设的限位口外端，所述柔性弯管固定安装于连通箱内壁。

12、根据上述技术方案，所述固定基板顶部中段开设有椭圆形限位槽。

13、与现有技术相比，本发明所达到的有益效果是：

14、本发明，通过固定连接在保护罩顶部有连接杆，连接的连接杆顶部固定连接有连接半环，在收集桶外壁均匀开设有限位口，连接的连接半环设置于限位口外壁，便于对连接的收集桶进行限位，通过转动的收集桶，便于将收集桶内腔加工的碎屑转起，在收集桶外壁均匀开设的限位口，便于碎屑从多个角度进行排出。

15、本发明，通过连接的滑框顶部固定连接有连接弯杆，固定连接在连接弯杆另一端有盖板，连接的盖板设置于收集桶顶部，当连接的通电磁铁通电时，吸引着连接的通电磁铁沿着滑框内壁向外端滑动，连接的盖板进行移动，对收集桶顶部进行开启，当连接的通电磁铁反向通电时，连接的盖板向内侧移动，对收集桶顶部进行盖合，便于对收集桶的拿取内部的加工件。

16、本发明，通过联通设置在柔性弯管外端有端口，便于进行多角度的吸尘，在柔性弯管顶部联通设置有连通管二，在连通管二内侧一端连通设置有连接头，连接的连接头设置于收集桶开设的限位口外端，便于收集桶内腔的吸尘，连接的中转器底部连通设置有下料管，固定安装在固定基板顶部的安装板外端底部滑动连接有收集箱，连接的收集箱便于进行灰尘的收集，连接的连通箱外端交接有铰接板，连接的收集箱外端固定连接有连接把手，便于收集箱内腔灰尘的清理。

17、本发明，通过固定连接在转动杆顶部有收集桶转动连接于支撑罩内壁，固定连接在固定基板顶部的固定架一，顶部固定连接有驱动电机，固定连接在驱动电机输出端的转轴进行转动，带动着转轴外壁固定连接的转动齿轮进行转动，转动的转动齿轮带动着啮合的啮合齿盘进行转动，转动的啮合齿盘带动着内壁固定连接的转动杆进行转动，连接的收集桶进行转动，固定连接在支撑罩内壁有保护罩，连接的保护罩便于对连接的转动齿轮和啮合齿盘进行防护。

1.一种角度可调的数控机床用吹风除尘装置，包括固定基板（1）；

2.根据权利要求1所述的一种角度可调的数控机床用吹风除尘装置，其特征在于：所述支撑部（21）包含固定连接在所述固定基板（1）顶部两侧的支撑腿（211），所述支撑腿（211）顶部固定连接有支撑罩（212），所述支撑腿（211）内壁顶部固定连接有固定底板（213），所述固定底板（213）底部内壁固定连接有转动杆（214），所述转动杆（214）顶部固定连接有收集桶（215）。

3.根据权利要求2所述的一种角度可调的数控机床用吹风除尘装置，其特征在于：所述转动杆（214）转动连接于固定基板（1）顶部，所述收集桶（215）转动连接于支撑罩（212）内壁，且收集桶（215）外壁均匀开设有限位口。

4.根据权利要求1所述的一种角度可调的数控机床用吹风除尘装置，其特征在于：所述主体部（22）包含固定连接在所述固定基板（1）顶部的固定架一（221），所述固定架一（221）顶部固定连接有驱动电机（222），所述驱动电机（222）输出端固定连接有转轴（223），所述转轴（223）外壁固定连接有转动齿轮（224），所述转动齿轮（224）啮合有啮合齿盘（225）,支撑罩（212）背面一端内壁固定连接有保护罩（226），所述保护罩（226）顶部固定连接有连接杆（227），所述连接杆（227）顶部固定连接有连接半环（228），所述连接半环（228）连接处顶部固定连接有固定连接杆（229）。

5.根据权利要求4所述的一种角度可调的数控机床用吹风除尘装置，其特征在于：所述转轴（223）转动连接于保护罩（226）底部开设的限位孔内壁，所述连接半环（228）转动连接于收集桶（215）外壁。

6.根据权利要求1所述的一种角度可调的数控机床用吹风除尘装置，其特征在于：所述盖合部（23）包括活动设置在收集桶（215）顶部的盖板（231），所述盖板（231）顶部固定连接有连接弯杆（232），所述连接弯杆（232）另一端固定连接有磁性滑块（233），所述磁性滑块（233）外壁滑动连接有滑框（234），所述滑框（234）两端内壁固定连接有通电磁铁（235），所述通电磁铁（235）底部电信号连接有连接线束（236），所述连接线束（236）另一端电信号连接有发电机（237）。

7.根据权利要求6所述的一种角度可调的数控机床用吹风除尘装置，其特征在于：所述盖板（231）对称设置于收集桶（215）顶部，所述通电磁铁（235）对称设置于滑框（234）内壁前后端。

8.根据权利要求1所述的一种角度可调的数控机床用吹风除尘装置，其特征在于：所述除尘部（24）包含通过安装螺栓（242）固定安装在固定基板（1）顶部两侧的安装板（241），所述安装板（241）顶部固定连接有连通箱（243），所述连通箱（243）外端底部铰接有铰接板（246），所述连通箱（243）内壁底部滑动连接有收集箱（247），所述收集箱（247）外端固定连接有连接把手（248），所述连通箱（243）内壁中段固定安装有放置架（2414），所述放置架（2414）顶部设置有柔性弯管（244），所述柔性弯管（244）外端联通设置有端口（245），所述固定基板（1）内壁顶部两侧固定连接有固定架二（249），所述固定架二（249）顶部固定安装有风机（2410），所述风机（2410）输出端连通设置有连通管一（2411），所述连通管一（2411）连通设置有中转器（2412），所述柔性弯管（244）顶部联通设置有连通管二（2415），所述连通管二（2415）内侧一段连通设置有连接头（2416）。

9.根据权利要求8所述的一种角度可调的数控机床用吹风除尘装置，其特征在于：所述柔性弯管（244）底部连通设置于中转器（2412）顶部，所述连接头（2416）设置于收集桶（215）外壁开设的限位口外端，所述柔性弯管（244）固定安装于连通箱（243）内壁。

10.根据权利要求1所述的一种角度可调的数控机床用吹风除尘装置，其特征在于：所述固定基板（1）顶部中段开设有椭圆形限位槽。
