一种用于线路板电路印刷装置的制作方法

本发明属于印刷电路的,涉及一种用于线路板电路印刷装置。
背景技术:
1、印刷电路板也被称为印制线路板,是电子元件的支撑体,是电子元器件线路连接的提供者,电路板制造过程中,常用丝网印刷的方式在覆铜板上印刷带有线路图形的耐腐蚀油墨漆,没有覆盖耐腐蚀油墨漆的线路则用于后续的微蚀,使得制作出来的电路板上的线路走样更加精准。
2、目前,在进行印制电路板的过程中,通过都是采用丝印机配合印刷网板进行印刷,一般是先将电路基板放置在相应的工位处,随后通过将印刷网板底部贴合在电路基板上,贴合后,再通过丝印机的刮料端往复移动,将油墨漆通过印刷网板印刷在电路板上,以完成对电路基板的印刷工作,但现有的电路板加工印刷装置对电路基板进行固定工作时,通常都是通过模具上的多个孔位进行多孔定位,而在电路基板的尺寸发生改变时,那就需要调整模具上的定位孔位,在针对不同尺寸的电路板进行固定时,还需要调整固定孔位,操作时较为复杂,难以实现自动化定位。
技术实现思路
1、有鉴于此,本发明提供一种用于线路板电路印刷装置。
2、本发明的技术实施方案为:一种用于线路板电路印刷装置,包括有印刷台、顶盖、盖板、安装支架、丝印机、电动推杆、丝印网板、高度调节机构和限位机构,所述印刷台顶部连接有顶盖,所述顶盖上转动连接有盖板,所述印刷台两侧均连接有安装支架,两侧安装支架两侧均安装有电动推杆,四个电动推杆的伸缩杆之间连接有丝印网板,所述丝印网板上安装有丝印机,所述印刷台上设有用于对电路板的高度进行限位的高度限位机构,所述高度限位机构上设有用于对电路板的左右位置进行固定的固定机构。
3、更为优选的是,高度限位机构包括有限位块、连接架、升降气缸和连接板,所述印刷台两侧上部均滑动连接有限位块,两块限位块下部之间连接有连接板,所述印刷台内上部连接有连接架,所述连接架中间位置安装有升降气缸,所述升降气缸的伸缩杆与连接板连接。
4、更为优选的是,两块限位块相互靠近的一侧上部均开设有长条形缺口。
5、更为优选的是,固定机构包括有缸体、输液管、活塞杆、夹持板、按压块、导套、弹性件一和弹性件二,两个限位块相互远离的一侧中间位置均安装有缸体,所述缸体上部滑动密封连接有活塞杆,所述活塞杆与所述缸体之间连接有弹性件二,所述活塞杆内上部滑动连接有按压块,所述按压块与所述活塞杆之间连接有弹性件一,所述按压块位于丝印网板下方,所述限位块两侧均嵌入式安装有导套,两个导套之间滑动连接有夹持板,所述夹持板位于限位块的缺口位置,两侧的夹持板在相互靠近时能够抵住电路板并对电路板进行夹持,所述导套和与其靠近的缸体下部之间连通有输液管,所述缸体下部、输液管和导套处均填充有液体。
6、更为优选的是,还包括有夹持机构,所述夹持机构包括有限位板、连接齿条、弹性件三、夹持块、螺杆和传动齿轮,所述夹持板两侧均滑动连接有连接齿条,两个连接齿条之间连接有限位板,所述限位板与夹持板之间连接有弹性件三,所述夹持板两侧均转动连接有螺杆,两侧螺杆的螺纹朝向相反,所述螺杆上通过螺纹连接有传动齿轮,所述连接齿条与传动齿轮啮合,所述夹持板两侧均滑动连接有夹持块,所述夹持块与所述螺杆螺纹配合,夹持块移动后则能够抵住电路板的前后两侧,以对电路板的前后位置进行限位。
7、更为优选的是,还包括有上料机构,所述上料机构包括有皮带传动组和拨动块,所述印刷台内顶部安装有皮带传动组,所述皮带传动组两侧都均匀间隔连接有拨动块,所述印刷台两侧均开设有导向槽。
8、更为优选的是,上料机构还包括有步进电机,所述印刷台内顶部安装有步进电机,所述步进电机的输出轴与皮带传动组的传动轴连接。
9、更为优选的是,还包括有烘干机构,所述烘干机构包括有烘干箱和电热丝,两个安装支架后侧之间连接有烘干箱,所述烘干箱下部与印刷台顶部之间具有供电路板穿过的间隙,所述烘干箱内上部均匀间隔安装有多个电热丝。
10、本发明具有以下优点:1、本发明在对电路板进行固定时,能够通过丝印网板下移挤压按压块,通过液压的方式带动活动的夹持板来对电路板进行固定,操作时无需人工手动操作固定,操作更加方便,能够实现自动化定位。
11、2、本发明在对电路板进行固定的过程中,如已经将电路板固定,丝印网板继续下移则会使得弹性件一压缩,从而通过弹性件一缓冲,以控制夹持板移动的距离,实现对不同规格的电路板进行固定的效果,即,在针对不同大小的电路板进行固定时,无需更换固定模具,操作更加方便。
12、3、本发明在对电路板进行固定时,能够同时带动前后两侧的夹持块分别抵住电路板的前后两侧,以实现对电路板前后两侧的夹持固定,所实现的固定效果更好。
技术特征:

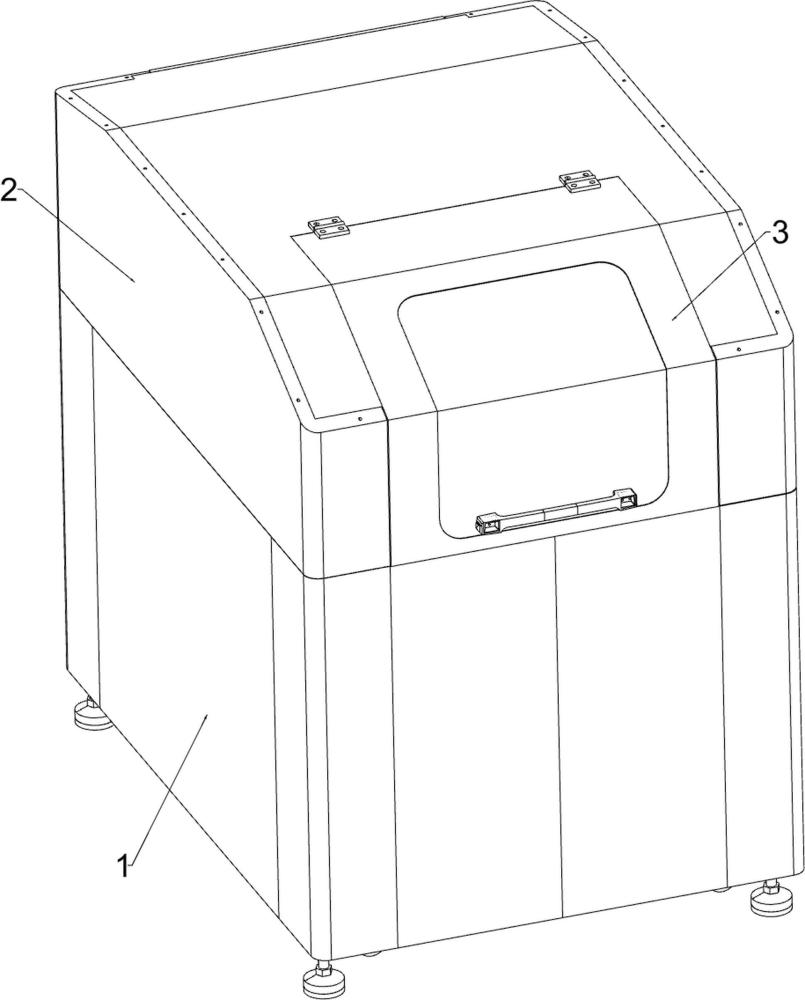

1.一种用于线路板电路印刷装置,其特征是:包括有印刷台(1)、顶盖(2)、盖板(3)、安装支架(4)、丝印机(5)、电动推杆(51)、丝印网板(52)、高度调节机构和限位机构,所述印刷台(1)顶部连接有顶盖(2),所述顶盖(2)上转动连接有盖板(3),所述印刷台(1)两侧均连接有安装支架(4),两侧安装支架(4)两侧均安装有电动推杆(51),四个电动推杆(51)的伸缩杆之间连接有丝印网板(52),所述丝印网板(52)上安装有丝印机(5),所述印刷台(1)上设有用于对电路板(100)的高度进行限位的高度限位机构,所述高度限位机构上设有用于对电路板(100)的左右位置进行固定的固定机构。
2.按照权利要求1所述的一种用于线路板电路印刷装置,其特征是:高度限位机构包括有限位块(61)、连接架(62)、升降气缸(63)和连接板(64),所述印刷台(1)两侧上部均滑动连接有限位块(61),两块限位块(61)下部之间连接有连接板(64),所述印刷台(1)内上部连接有连接架(62),所述连接架(62)中间位置安装有升降气缸(63),所述升降气缸(63)的伸缩杆与连接板(64)连接。
3.按照权利要求2所述的一种用于线路板电路印刷装置,其特征是:两块限位块(61)相互靠近的一侧上部均开设有长条形缺口。
4.按照权利要求3所述的一种用于线路板电路印刷装置,其特征是:固定机构包括有缸体(71)、输液管(72)、活塞杆(73)、夹持板(74)、按压块(75)、导套(76)、弹性件一(77)和弹性件二(78),两个限位块(61)相互远离的一侧中间位置均安装有缸体(71),所述缸体(71)上部滑动密封连接有活塞杆(73),所述活塞杆(73)与所述缸体(71)之间连接有弹性件二(78),所述活塞杆(73)内上部滑动连接有按压块(75),所述按压块(75)与所述活塞杆(73)之间连接有弹性件一(77),所述按压块(75)位于丝印网板(52)下方,所述限位块(61)两侧均嵌入式安装有导套(76),两个导套(76)之间滑动连接有夹持板(74),所述夹持板(74)位于限位块(61)的缺口位置,两侧的夹持板(74)在相互靠近时能够抵住电路板(100)并对电路板(100)进行夹持,所述导套(76)和与其靠近的缸体(71)下部之间连通有输液管(72),所述缸体(71)下部、输液管(72)和导套(76)处均填充有液体。
5.按照权利要求4所述的一种用于线路板电路印刷装置,其特征是:还包括有夹持机构,所述夹持机构包括有限位板(81)、连接齿条(82)、弹性件三(83)、夹持块(84)、螺杆(85)和传动齿轮(86),所述夹持板(74)两侧均滑动连接有连接齿条(82),两个连接齿条(82)之间连接有限位板(81),所述限位板(81)与夹持板(74)之间连接有弹性件三(83),所述夹持板(74)两侧均转动连接有螺杆(85),两侧螺杆(85)的螺纹朝向相反,所述螺杆(85)上通过螺纹连接有传动齿轮(86),所述连接齿条(82)与传动齿轮(86)啮合,所述夹持板(74)两侧均滑动连接有夹持块(84),所述夹持块(84)与所述螺杆(85)螺纹配合,夹持块(84)移动后则能够抵住电路板(100)的前后两侧,以对电路板(100)的前后位置进行限位。
6.按照权利要求5所述的一种用于线路板电路印刷装置,其特征是:还包括有上料机构,所述上料机构包括有皮带传动组(93)和拨动块(94),所述印刷台(1)内顶部安装有皮带传动组(93),所述皮带传动组(93)两侧都均匀间隔连接有拨动块(94),所述印刷台(1)两侧均开设有导向槽。
7.按照权利要求6所述的一种用于线路板电路印刷装置,其特征是:上料机构还包括有步进电机(95),所述印刷台(1)内顶部安装有步进电机(95),所述步进电机(95)的输出轴与皮带传动组(93)的传动轴连接。
8.按照权利要求1所述的一种用于线路板电路印刷装置,其特征是:还包括有烘干机构,所述烘干机构包括有烘干箱(101)和电热丝(102),两个安装支架(4)后侧之间连接有烘干箱(101),所述烘干箱(101)下部与印刷台(1)顶部之间具有供电路板(100)穿过的间隙,所述烘干箱(101)内上部均匀间隔安装有多个电热丝(102)。
技术总结
本发明属于印刷电路的技术领域,涉及一种用于线路板电路印刷装置,包括有印刷台、顶盖、盖板、安装支架、丝印机、电动推杆、丝印网板、高度调节机构和限位机构,所述印刷台顶部连接有顶盖,所述顶盖上转动连接有盖板,所述印刷台两侧均连接有安装支架,两侧安装支架两侧均安装有电动推杆,四个电动推杆的伸缩杆之间连接有丝印网板,所述丝印网板上安装有丝印机,所述印刷台上设有用于对电路板的高度进行限位的高度限位机构,所述高度限位机构上设有固定机构。本发明在对电路板进行固定时,能够通过丝印网板下移挤压按压块,通过液压的方式带动活动的夹持板来对电路板进行固定,操作时无需人工手动操作固定,操作更加方便。
技术研发人员:王溢,廖挺,高永忠,古云生,曾繁亮
受保护的技术使用者:赣州中盛隆电子有限公司
技术研发日:
技术公布日:2024/11/14
