光纤保持部件、光纤耦合结构体、光连接器以及光耦合结构的制作方法

190次浏览
光纤保持部件、光纤耦合结构体、光连接器以及光耦合结构的制作方法

本公开涉及光纤保持部件、光纤耦合结构体、光连接器以及光耦合结构。本申请主张基于2022年4月12日提出申请的日本申请第2022-065801号的优先权,并援引记载于所述日本申请的所有记载内容。


背景技术:

1、专利文献1公开了用于保持多个光纤的光纤保持部件。该光纤保持部件具有分别支承多个光纤的多个v槽。各光纤在各v槽中被进行了旋转调芯之后,在被盖从上方覆盖的状态下,分别粘接固定于各v槽。该光纤保持部件容纳于插芯内,被构成为光连接器。

2、现有技术文献

3、专利文献

4、专利文献1:国际公开第2018/135368号


技术实现思路

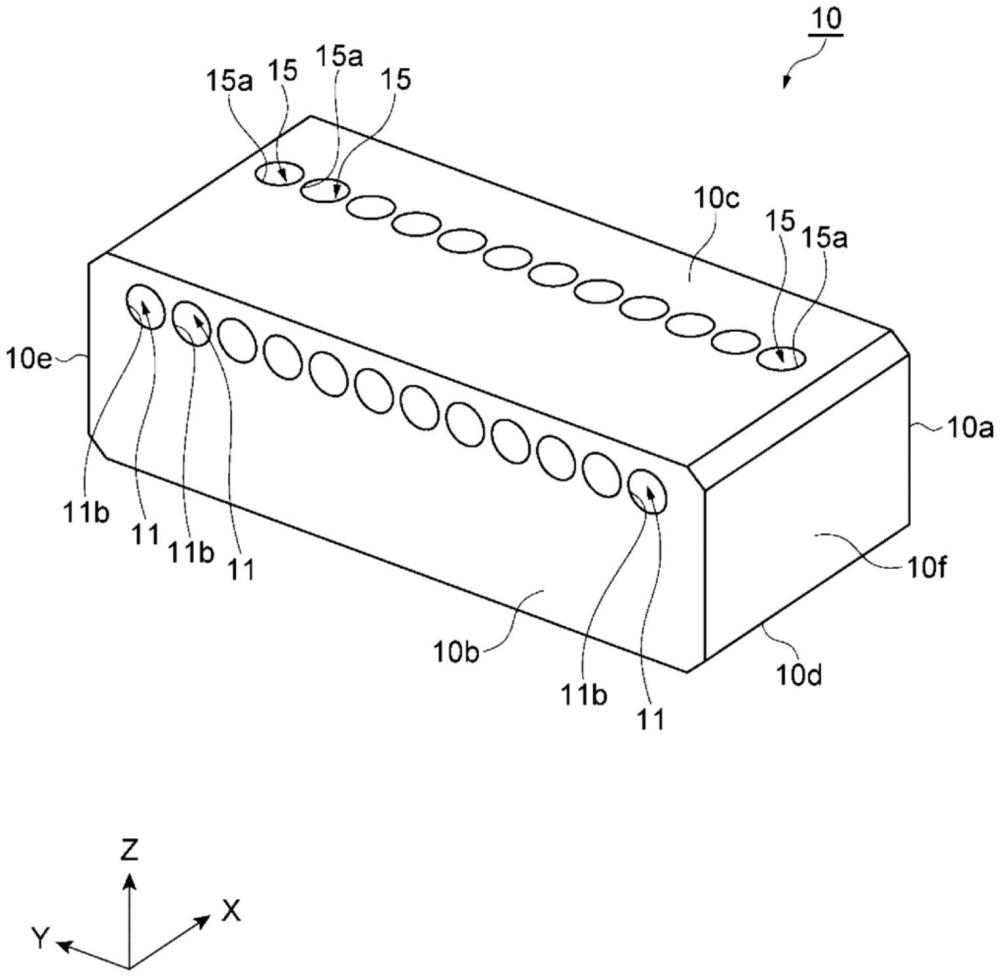

1、本公开的一个实施方式的光纤保持部件是配置于插芯内并保持多个光纤的光纤保持部件,具备:第一端面和第二端面,在第一方向上相互对置;多个贯通孔,在第一方向上贯通第一端面与第二端面之间并且在与第一方向交叉的第二方向上并排地排列,该多个贯通孔能供多个光纤分别插入;以及多个注入孔,在与多个贯通孔交叉的方向上延伸并与多个贯通孔逐个地连结,该多个注入孔能供用于将多个光纤粘接于多个贯通孔的粘接剂注入。



技术特征:

1.一种光纤保持部件,配置于插芯内并保持多个光纤,所述光纤保持部件具备:

2.根据权利要求1所述的光纤保持部件,其中,

3.根据权利要求1所述的光纤保持部件,其中,

4.根据权利要求1至3中任一项所述的光纤保持部件,其中,

5.根据权利要求4所述的光纤保持部件,其中,

6.根据权利要求4或5所述的光纤保持部件,其中,

7.根据权利要求4至6中任一项所述的光纤保持部件,其中,

8.根据权利要求4至6中任一项所述的光纤保持部件,其中,

9.根据权利要求4至6中任一项所述的光纤保持部件,还具备:

10.根据权利要求4至8中任一项所述的光纤保持部件,还具备:

11.根据权利要求9所述的光纤保持部件,其中,

12.根据权利要求1至8中任一项所述的光纤保持部件,还具备:

13.根据权利要求9至11中任一项所述的光纤保持部件,其中,

14.根据权利要求12或13所述的光纤保持部件,其中,

15.根据权利要求12至14中任一项所述的光纤保持部件,其中,

16.根据权利要求12至15中任一项所述的光纤保持部件,其中,

17.根据权利要求12至16中任一项所述的光纤保持部件,其中,

18.根据权利要求12至17中任一项所述的光纤保持部件,其中,

19.一种光纤耦合结构体,具备:

20.根据权利要求19所述的光纤耦合结构体,其中,

21.一种光连接器,具备:

22.根据权利要求21所述的光连接器,其中,

23.一种光耦合结构,其中,


技术总结
一种光纤保持部件,配置于插芯内并保持多个光纤,所述光纤保持部件具备:第一端面和第二端面,在第一方向上相互对置;多个贯通孔,在所述第一方向上贯通所述第一端面和所述第二端面,并且在与所述第一方向交叉的第二方向上并排地排列,所述多个贯通孔能供所述多个光纤分别插入;以及多个注入孔,在与所述多个贯通孔交叉的方向上延伸并与所述多个贯通孔逐个地连结,所述多个注入孔能供用于将所述多个光纤粘接于所述多个贯通孔的粘接剂注入。

技术研发人员:土师康平,森岛哲
受保护的技术使用者:住友电气工业株式会社
技术研发日:
技术公布日:2024/11/14
文档序号 : 【 40003008 】

技术研发人员:土师康平,森岛哲
技术所有人:住友电气工业株式会社

备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
声 明此信息收集于网络,如果你是此专利的发明人不想本网站收录此信息请联系我们,我们会在第一时间删除
土师康平森岛哲住友电气工业株式会社
