一种毛鸡的浸烫装置的制作方法

本技术属于家禽屠宰加工设备，具体涉及一种毛鸡的浸烫装置。

背景技术：

1、随着社会的发展，人们生活水平的不断提高，人们对于肉制品的需求量越来越大，特别是鸡肉,为了加快鸡的处理，一些鸡去毛浸烫设备开始出现在我们的生活中，但是现有的毛鸡的浸烫装置存在很多问题或缺陷。

2、公告号cn211211229u一种毛鸡的浸烫装置，包括箱体、加热管和底座，所述底座的顶端之间安装有箱体，且箱体内部底端的四周均安装有加热管，所述箱体内部底端的中间位置处坚向设置有丝杆，且丝杆的外侧设置有与丝杆相配合的螺纹杆块，所述螺纹杆块远离丝杆的一侧均横向安装有第二孔板，且第二孔板顶端靠近丝杆的一侧均坚向安装有竖板，所述竖板远离丝杆的一侧均匀横向安装有第一孔板。本实用新型虽然通过在箱体一侧底端设置导气管，使得多余水蒸汽通过出气口充斥在空脸内，实现水蒸汽的热量回收利用，目利用第一弹管的弹力,当水蒸汽过多时，会使得挡板偏转而排出过多的水蒸汽，保证装置内压强的恒定，防止过多的水蒸汽对使用者造成伤害。

3、但是此实用新型在使用过程中，毛鸡在浸烫过程中难免会掉毛，且掉的毛随着时间即会堆积在空腔内不方便对其进行处理。

技术实现思路

1、针对以上问题，本实用新型的目的在于：提供一种毛鸡的浸烫装置，解决毛鸡在浸烫过程中难免会掉毛，且掉的毛随着时间即会堆积在空腔内不方便对其进行处理问题。

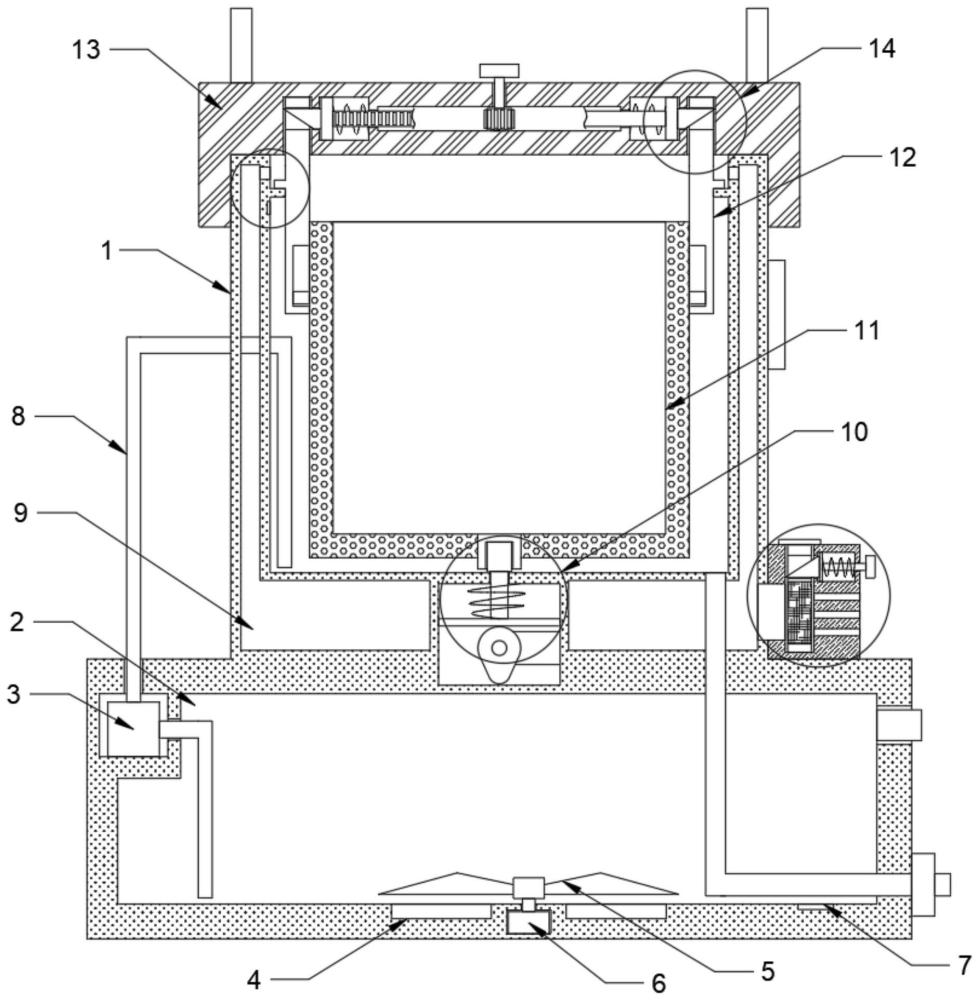

2、为实现以上目的，本实用新型采用的技术方案：一种毛鸡的浸烫装置,包括工作箱，所述工作箱的顶端贯通开设有活动腔，且活动腔的外侧包围设置有分流腔，且分流腔开设在工作箱的内部，所述活动腔的下方中心处设置有安装腔一，且安装腔一开设在工作箱的内部，所述安装腔一内设置有晃动组件，所述晃动组件连接卡块一，所述卡块一滑动安设在活动腔的底端，所述卡块一嵌合连接嵌合块的底端，所述嵌合块固定安设在漏筒的底端中心处，所述漏筒的顶端两侧相对处均滑动安设有连接板，所述连接板的顶端连接拆分组件，且拆分组件安设在安装腔三内，所述安装腔三开设在箱盖的内部，所述箱盖嵌合安设在工作箱的顶端，所述工作箱的一侧顶端固定安设有安装座，且安装座内设置有过滤组件，所述工作箱的底端开设有储液腔，所述储液腔的底端中心处安设有搅拌叶，所述搅拌叶连接电机一的子转轴，所述电机一固定安设在工作箱的底端中心处内部，且电机一的子转轴贯穿储液腔的底端中心处并与其转动连接，所述储液腔的底端固定安设有加热板。

3、本实用新型的有益效果是：

4、使用本装置时，可先将毛鸡放置在漏筒的内部，然后将连接板的顶端嵌合至卡槽内，此时连接板的顶端对卡块三的斜面进行挤压，此时卡块三受到挤压即会向安装腔四内进行滑动，且安装板对弹簧一进行挤压，且当连接板嵌合至合适位置后，卡块三无外力挤压，弹簧一的弹性势能即可使得卡块三嵌合至限位卡槽一内，此时即可将漏筒安装在箱盖的下方，然后将箱盖嵌合在工作箱的顶端，此时限位板一与限位卡板二嵌合，从而对连接板的高度位置进行限位，当漏筒内的毛鸡浸烫完成后，使用者可将箱盖脱离工作箱的顶端，然后使得转动杆转动，与转动杆连接的齿轮即会在安装腔三内进行转动，此时与齿轮啮合连接的齿块即会使得滑杆二相对进行滑动，且相对滑动的滑杆二可带动与其连接的安装板在安装腔四内进行滑动，从而使得卡块三向安装腔四内进行滑动，且卡块三的一端即可脱离与限位卡槽一的嵌合连接，此时连接板无限位，即可从卡槽内脱离，从而即可将漏筒与箱盖的下方进行拆离，然后将毛鸡从漏筒内取出，同时对漏筒内浸烫掉的羽毛进行统一处理。

5、为了对活动腔的内部进行保温：

6、作为上述技术方案的进一步改进：所述活动腔的顶端两侧均固定安设有限位板一，且活动腔的顶端两侧贯通分流腔的顶端一侧内壁开设有流动窗口。

7、本改进的有益效果为：当热水通过连接管流至活动腔内后，其散发的热气即可通过流动窗口流动至分流腔的内部，且热气可对活动腔的内部进行保温。

8、为了使得储液腔内的水液加热更加均匀：

9、作为上述技术方案的进一步改进：所述储液腔的内部安设有吸水管，且吸水管的一端连接水泵的一端，所述水泵固定安设在工作箱的内部，所述水泵的另一端连接连接管的一端，且连接管的另一端贯穿工作箱的一侧固定安设在活动腔内，所述储液腔的底端一侧固定安设有温度传感器。

10、本改进的有益效果为：使用本装置时可通过控制组件启动加热板和电机一，通过加热板将储液腔内的水液进行加热，且启动的电机一即可使得搅拌叶在储液腔的内部进行搅拌，从而使得储液腔内的水液加热更加均匀，设置的温度传感器可对储液腔内的水液温度进行监测，当水液水温下降即可对加热板发送加热信号，使得水液加热到指定温度。

11、为了对漏筒内浸烫掉的羽毛进行统一处理：

12、作为上述技术方案的进一步改进：所述拆分组件由限位卡板二、限位卡槽一、水位传感器、安装腔四、卡槽、卡块三、齿轮、滑杆二组成，所述箱盖的内部相对开设有两组安装腔四，且安装腔四设置在安装腔三的两侧，所述箱盖的底端四角处均开设有卡槽，所述卡槽内均嵌合连接连接板的顶端，所述连接板的一侧均固定安设有限位卡板二，所述限位卡板二嵌合连接限位板一，所述连接板的顶端均贯穿开设有限位卡槽一，且限位卡槽一嵌合连接卡块三的一端，所述卡块三滑动安设在安装腔四内部两端，且卡块三的一端贯穿安装腔四的一侧内壁同时贯穿卡槽的一侧内壁并与其滑动连接，且相对安设的卡块三的另一端均固定安设有安装板，且安装板的一侧均固定安设有滑杆二，所述滑杆二相对安设，且滑杆二的一端分别贯穿安装腔四的两侧并与其滑动连接，所述滑杆二相对一侧均等距固定安设有若干个齿块，所述安装腔三的两侧内壁处均固定安设有导向杆，且导向杆贯穿滑杆二的一端内部并与其滑动连接，所述齿块啮合连接齿轮的练车，所述齿轮转动安设在安装腔四的底端中心处，所述齿轮的顶端中心处固定安设有转动杆，且转动杆贯穿箱盖的顶端中心处并与其转电连接，所述安装腔四的内部均固定安设有弹簧一，所述弹簧一的一端均连接安装板。

13、本改进的有益效果为：使用本装置时，可先将毛鸡放置在漏筒的内部，然后将连接板的顶端嵌合至卡槽内，此时连接板的顶端对卡块三的斜面进行挤压，此时卡块三受到挤压即会向安装腔四内进行滑动，且安装板对弹簧一进行挤压，且当连接板嵌合至合适位置后，卡块三无外力挤压，弹簧一的弹性势能即可使得卡块三嵌合至限位卡槽一内，此时即可将漏筒安装在箱盖的下方，然后将箱盖嵌合在工作箱的顶端，此时限位板一与限位卡板二嵌合，从而对连接板的高度位置进行限位，当漏筒内的毛鸡浸烫完成后，使用者可将箱盖脱离工作箱的顶端，然后使得转动杆转动，与转动杆连接的齿轮即会在安装腔三内进行转动，此时与齿轮啮合连接的齿块即会使得滑杆二相对进行滑动，且相对滑动的滑杆二可带动与其连接的安装板在安装腔四内进行滑动，从而使得卡块三向安装腔四内进行滑动，且卡块三的一端即可脱离与限位卡槽一的嵌合连接，此时连接板无限位，即可从卡槽内脱离，从而即可将漏筒与箱盖的下方进行拆离，然后将毛鸡从漏筒内取出，同时对漏筒内浸烫掉的羽毛进行统一处理。

14、为了对活动腔内注水时对水位线进行监测：

15、作为上述技术方案的进一步改进：所述活动腔的顶端一侧内壁固定安设有水位传感器。

16、本改进的有益效果为：设置水位传感器可当连接管对活动腔内注水时对水位线进行监测。

17、为了使得毛鸡可以更好的进行浸烫：

18、作为上述技术方案的进一步改进：所述晃动组件由电机二、挤压块、滑板、卡块一组成，所述安装腔一的一侧内壁处固定安设有电机二，所述电机二的子转轴处固定安设有挤压块，所述安装腔一的顶端贯穿活动腔的底端中心处滑动安设有滑杆一，且滑杆一的顶端固定安设有卡块一，且滑杆一的底端固定安设有滑板，所述滑杆一的外侧套接固定安设有弹簧二，所述弹簧二的两端分别固定连接安装腔一的顶端和滑板的顶端。

19、本改进的有益效果为：当箱盖嵌合在工作箱的上方后，此时漏筒底端固定安设的嵌合块即会与卡块一进行嵌合连接，在对毛鸡进行浸烫的过程中，可通过控制组件启动电机二使得挤压块进行转动，转动的挤压块可对滑板进行重复挤压，且受挤压的滑板带动滑杆一进行上下滑动，且上下滑动的滑板可通过卡块一对漏筒进行上下移动，上下移动的漏筒其内部的毛鸡即会进行上下移动，使得毛鸡可以更好的进行浸烫。

20、为了将活动腔内的废水进行排出：

21、作为上述技术方案的进一步改进：所述活动腔的底端贯穿固定连接排水管的一端，且排水管的另一端贯穿储液腔和分流腔的内部，且排水管的另一端贯穿工作箱的底端一侧并与其固定连接，所述排水管的另一端连接水阀，所述水阀固定安设在工作箱的底端一侧。

22、本改进的有益效果为：使用本装置结束后即可通过控制组件启动水阀即可将活动腔内的废水进行排出。

23、为了将活性炭过滤板进行拆卸更换：

24、作为上述技术方案的进一步改进：所述过滤组件由活性炭过滤板、卡块二、排气孔、通气孔组成，所述安装座内开设有安装槽，且安装槽内嵌合安设有活性炭过滤板，所述安装槽的一侧内壁贯通分流腔开设有通气孔，且安装槽的另一侧内壁贯通开设有若干个排气孔，所述安装座的顶端内部开设有安装腔二，所述安装腔二内滑动安设有卡块二，且卡块二的一端固定安设有活动杆，且活动杆贯穿安装座的一侧并与其滑动连接，所述活动杆的外侧套接安设有弹簧三，所述卡块二的一端贯穿安装槽顶端一侧内壁并与其滑动连接，所述卡块二的一端嵌合连接限位卡槽二，所述限位卡槽二开设在活性炭过滤板的顶端中心处。

25、本改进的有益效果为：在对毛鸡浸烫的过程中热水对毛鸡浸烫，携带异味的热气流动至分流腔内，且设置的活性炭过滤板可对气味进行过滤，然后通过排气孔排出，且对活性炭过滤板进行更换时，即可向外拉动活动杆，且使得卡块二脱离与限位卡槽二的连接从而将活性炭过滤板进行拆卸更换。

26、为了统一对本装置进行控制：

27、作为上述技术方案的进一步改进：所述工作箱的一侧固定安设有控制组件，所述控制组件内安设有电池和控制芯片，所述控制组件电性连接水泵、加热板、电机一、电机二、水阀。

28、本改进的有益效果为：控制组件电性连接水泵、加热板、电机一、电机二、水阀，通过控制组件对本装置进行统一控制。

29、该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现。
