一种用于板鸭加工的晾晒架的制作方法

本技术涉及板鸭加工，具体为一种用于板鸭加工的晾晒架。

背景技术：

1、板鸭是中国南方地区的一道特色名吃，亦是中国江苏、福建、江西、湖南、安徽等省的一种特产。板鸭是以老鸭为原料的腌腊食品，分腊板鸭和春板鸭两种。因其肉质细嫩紧密，香味浓郁，有“干、板、酥、烂、香”，像一块板似的，故名板鸭。

2、板鸭加工过程中会使用晾晒架上进行晾晒作业，为了使板鸭晾晒均匀，需要晾晒人员频繁的翻动板鸭，人工翻转的方式较为费时费力，给使用者的使用造成了不便，故而提出了一种用于板鸭加工的晾晒架来解决上述问题。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种用于板鸭加工的晾晒架，具备自动翻转板鸭等优点，解决了人工翻转的方式较为费时费力，给使用者的使用造成了不便的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种用于板鸭加工的晾晒架，包括底架，所述底架的顶部四角均固定安装有支撑架，所述支撑架的顶部固定安装有顶架，所述顶架的上方活动安装有框体，所述顶架的左右两侧均设置有连接机构，所述顶架底部的前后两端均设置有固定架，所述框体上设置有自动翻转板鸭的转动机构和驱动机构。

3、进一步，所述转动机构包括挂钩、齿轮和齿条，所述顶架顶部的前后两端均转动安装有挂钩，所述挂钩贯穿并延伸到顶架下方，所述挂钩的外周壁顶端固定套接有齿轮，所述框体的正面与背面均固定安装有齿条，所述齿条与齿轮相啮合。

4、进一步，所述驱动机构包括l型架、电动推杆、顶板、太阳能光伏板和蓄电池，所述顶架左侧的前后端均固定安装有l型架，所述l型架的左侧嵌设有电动推杆，所述电动推杆的输出端与框体固定连接，所述l型架的顶部固定安装有顶板，所述顶板的顶部固定安装有太阳能光伏板，所述顶板的顶部且位于太阳能光伏板的下方固定安装有蓄电池。

5、进一步，所述连接机构包括连接板、固定板、滑槽和滑块，所述框体左右两侧的中心均固定安装有连接板，所述顶架左右两侧的中心均固定安装有固定板，所述固定板的顶部中心开设有滑槽，所述滑槽的内部滑动安装有一端与连接板固定连接的滑块。

6、进一步，所述固定架的顶部固定安装有套接在挂钩上的定位环，所述挂钩上开设有与定位环相匹配的凹槽。

7、进一步，所述底架的底部四角均固定安装有脚轮。

8、与现有技术相比，本申请的技术方案具备以下有益效果：

9、该用于板鸭加工的晾晒架，通过设置的转动机构与驱动机构，进行板鸭晾晒时，实现了自动翻转板鸭的目的，解决了人工翻转的方式较为费时费力，给使用者的使用造成了不便的问题。

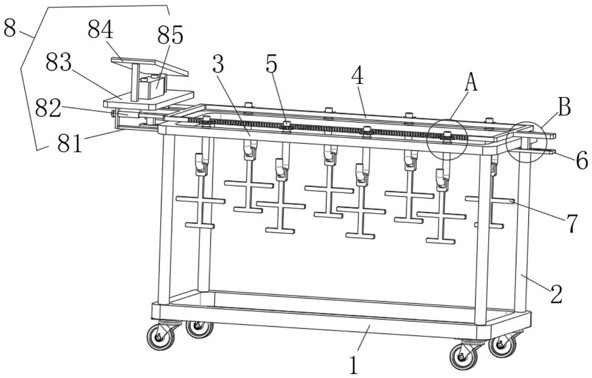

1.一种用于板鸭加工的晾晒架，包括底架（1），所述底架（1）的顶部四角均固定安装有支撑架（2），所述支撑架（2）的顶部固定安装有顶架（3），所述顶架（3）的上方活动安装有框体（4），所述顶架（3）的左右两侧均设置有连接机构（6），所述顶架（3）底部的前后两端均设置有固定架（7），其特征在于：所述框体（4）上设置有自动翻转板鸭的转动机构（5）和驱动机构（8）。

2.根据权利要求1所述的一种用于板鸭加工的晾晒架，其特征在于：所述转动机构（5）包括挂钩（51）、齿轮（52）和齿条（53），所述顶架（3）顶部的前后两端均转动安装有挂钩（51），所述挂钩（51）贯穿并延伸到顶架（3）下方，所述挂钩（51）的外周壁顶端固定套接有齿轮（52），所述框体（4）的正面与背面均固定安装有齿条（53），所述齿条（53）与齿轮（52）相啮合。

3.根据权利要求1所述的一种用于板鸭加工的晾晒架，其特征在于：所述驱动机构（8）包括l型架（81）、电动推杆（82）、顶板（83）、太阳能光伏板（84）和蓄电池（85），所述顶架（3）左侧的前后端均固定安装有l型架（81），所述l型架（81）的左侧嵌设有电动推杆（82），所述电动推杆（82）的输出端与框体（4）固定连接，所述l型架（81）的顶部固定安装有顶板（83），所述顶板（83）的顶部固定安装有太阳能光伏板（84），所述顶板（83）的顶部且位于太阳能光伏板（84）的下方固定安装有蓄电池（85）。

4.根据权利要求1所述的一种用于板鸭加工的晾晒架，其特征在于：所述连接机构（6）包括连接板（61）、固定板（62）、滑槽（63）和滑块（64），所述框体（4）左右两侧的中心均固定安装有连接板（61），所述顶架（3）左右两侧的中心均固定安装有固定板（62），所述固定板（62）的顶部中心开设有滑槽（63），所述滑槽（63）的内部滑动安装有一端与连接板（61）固定连接的滑块（64）。

5.根据权利要求2所述的一种用于板鸭加工的晾晒架，其特征在于：所述固定架（7）的顶部固定安装有套接在挂钩（51）上的定位环，所述挂钩（51）上开设有与定位环相匹配的凹槽。

6.根据权利要求1所述的一种用于板鸭加工的晾晒架，其特征在于：所述底架（1）的底部四角均固定安装有脚轮。
