一种屠宰加工用的消毒喷淋装置的制作方法

本发明涉及屠宰喷淋装置,具体为一种屠宰加工用的消毒喷淋装置。
背景技术:
1、近几年,我国肉鸡肉鸭产业发展迅速,人均鸡肉鸭肉消费量持续攀升。因此,控制肉鸡肉鸭在屠宰加工过程中的质量安全尤为重要,而在肉鸡肉鸭屠宰加工生产链条中,微生物污染已成为首要问题,需要对其进行加工消毒喷淋。
2、现有技术中,在对肉鸡肉鸭进行消毒喷淋时,难免会因为肉鸡肉鸭上粘附一些羽毛未清理掉,通过对肉鸡肉鸭消毒喷淋时掉落至底部流水槽内,影响消毒水正常流动,需要工作人员时常对流水槽内的羽毛进行清理,但现有装置无法做到自主清理,增加了工作人员的工作量,而且在清理时,一般需要关闭设备进行清理,这必然会影响消毒喷淋工作的正常进行。
技术实现思路
1、(一)技术问题
2、本发明的目的在于提供一种屠宰加工用的消毒喷淋装置,以解决现有的消毒喷淋装置无法自主清理肉鸡肉鸭掉落的羽毛的问题。
3、(二)技术方案
4、为实现上述目的,本发明提供如下技术方案:

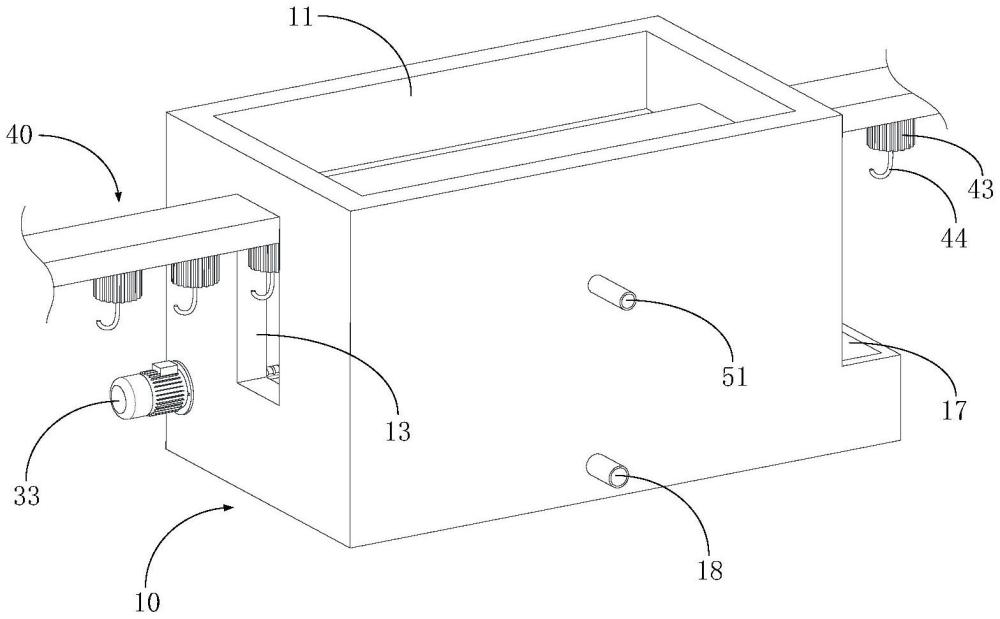

5、一种屠宰加工用的消毒喷淋装置,包括喷淋室、移动板和喷淋组件,所述移动板活动设置于所述喷淋室内,所述喷淋组件固定设置于所述喷淋室内,还包括过滤板和羽毛清理组件,所述过滤板活动设置于所述喷淋室的底部,所述过滤板上设置有伸缩柱,所述伸缩柱的一端与所述过滤板的底端固定连接,所述伸缩柱的另一端与所述喷淋室的底壁固定连接,所述羽毛清理组件包括清理板、第一螺纹杆、电机、第二螺纹杆、第二齿轮、隔板、第二齿条板和开关,所述清理板的两侧端固定设置有第一螺纹套和第二螺纹套,所述第一螺纹套与所述第一螺纹杆螺纹连接,所述第二螺纹套与所述第二螺纹杆活动连接,所述电机与所述第一螺纹杆的一端固定连接,所述第二齿轮固定套接于所述第二螺纹杆的一端上,所述第二齿条板固定设置于所述隔板的一端,所述第二齿轮与所述第二齿条板啮合连接,所述开关与所述电机电性连接,且所述开关与所述过滤板的底端抵接。
6、具体的,所述第一螺纹杆的杆体上设置有螺纹,所述第二螺纹杆与所述第二齿轮固定连接的一端上设置有螺纹。
7、具体的,所述移动板上设置有连接柱、转动套、第一齿轮和挂钩,所述连接柱的上端与所述移动板的底端固定连接,所述连接柱的底端活动设置于所述转动套内。
8、具体的,所述转动套上固定设置有所述第一齿轮,所述挂钩固定设置于所述转动套的底端。
9、具体的,所述喷淋室内设置有喷淋腔、第一齿条板、通槽、清理板放置槽、羽毛清理通道、隔板移动槽、羽毛收集腔和出水管,所述过滤板活动设置于所述喷淋腔的底部,所述开关固定设置于所述喷淋腔的底壁上。
10、具体的,所述通槽对称设置于所述喷淋室的左右两侧端,所述通槽与所述喷淋腔连通,所述移动板活动设置于所述喷淋腔和所述通槽内,所述第一齿条板的后端与所述喷淋腔的后侧壁固定连接,所述第一齿条板的前端与所述第一齿轮啮合连接。
11、具体的,所述清理板放置槽位于所述喷淋腔的左侧壁上,所述清理板活动设置于所述清理板放置槽内,所述出水管与所述喷淋腔连通,所述出水管的一端贯穿所述喷淋室后延伸至喷淋室外。
12、具体的,所述羽毛清理通道和所述隔板移动槽均位于所述喷淋腔的右侧壁上,且所述羽毛清理通道和所述隔板移动槽垂直连通,所述隔板活动设置于所述隔板移动槽内。
13、具体的,所述羽毛收集腔固定设置于所述喷淋室的右侧端,所述羽毛收集腔通过所述羽毛清理通道与所述喷淋腔连通。
14、具体的,所述喷淋组件固定设置于所述喷淋腔内,所述喷淋组件包括高压水管、连接管和高压喷头,所述连接管的一端与所述高压水管连通,所述连接管的另一端与所述高压喷头连通,所述高压水管远离所述连接管的一端贯穿所述喷淋室后延伸至所述喷淋室外。
15、(三)有益效果
16、本发明通过在喷淋室内设置羽毛清理组件,可有效地解决现有的消毒喷淋装置无法自主清理肉鸡肉鸭掉落的羽毛的问题,喷淋室内设置了过滤板,用于过滤羽毛,从而使得羽毛和废水分开,避免羽毛堵塞出水管,而当羽毛堵塞过滤板时,过滤板会因废水的重量逐渐增加而逐渐下移,从而启动清理板,清理板会将过滤板上的羽毛推动至羽毛清理通道处,并带动隔板向上移动,羽毛清理通道被打开,从而将羽毛清理至羽毛收集腔内,此设置实现了自主清理羽毛的目的,只要过滤板被堵塞,清理板就能自动清理过滤板,不需要人工操作,减轻了工作人员的工作量,而且清理过程中不需要关闭设备,不会影响消毒喷淋工作的正常进行。
技术特征:
1.一种屠宰加工用的消毒喷淋装置,包括喷淋室、移动板和喷淋组件,所述移动板活动设置于所述喷淋室内,所述喷淋组件固定设置于所述喷淋室内,其特征在于,还包括过滤板和羽毛清理组件,所述过滤板活动设置于所述喷淋室的底部,所述过滤板上设置有伸缩柱,所述伸缩柱的一端与所述过滤板的底端固定连接,所述伸缩柱的另一端与所述喷淋室的底壁固定连接,所述羽毛清理组件包括清理板、第一螺纹杆、电机、第二螺纹杆、第二齿轮、隔板、第二齿条板和开关,所述清理板的两侧端固定设置有第一螺纹套和第二螺纹套,所述第一螺纹套与所述第一螺纹杆螺纹连接,所述第二螺纹套与所述第二螺纹杆活动连接,所述电机与所述第一螺纹杆的一端固定连接,所述第二齿轮固定套接于所述第二螺纹杆的一端上,所述第二齿条板固定设置于所述隔板的一端,所述第二齿轮与所述第二齿条板啮合连接,所述开关与所述电机电性连接,且所述开关与所述过滤板的底端抵接。
2.如权利要求1所述的屠宰加工用的消毒喷淋装置,其特征在于,所述第一螺纹杆的杆体上设置有螺纹,所述第二螺纹杆与所述第二齿轮固定连接的一端上设置有螺纹。
3.如权利要求1所述的屠宰加工用的消毒喷淋装置,其特征在于,所述移动板上设置有连接柱、转动套、第一齿轮和挂钩,所述连接柱的上端与所述移动板的底端固定连接,所述连接柱的底端活动设置于所述转动套内。
4.如权利要求3所述的屠宰加工用的消毒喷淋装置,其特征在于,所述转动套上固定设置有所述第一齿轮,所述挂钩固定设置于所述转动套的底端。
5.如权利要求3所述的屠宰加工用的消毒喷淋装置,其特征在于,所述喷淋室内设置有喷淋腔、第一齿条板、通槽、清理板放置槽、羽毛清理通道、隔板移动槽、羽毛收集腔和出水管,所述过滤板活动设置于所述喷淋腔的底部,所述开关固定设置于所述喷淋腔的底壁上。
6.如权利要求5所述的屠宰加工用的消毒喷淋装置,其特征在于,所述通槽对称设置于所述喷淋室的左右两侧端,所述通槽与所述喷淋腔连通,所述移动板活动设置于所述喷淋腔和所述通槽内,所述第一齿条板的后端与所述喷淋腔的后侧壁固定连接,所述第一齿条板的前端与所述第一齿轮啮合连接。
7.如权利要求6所述的屠宰加工用的消毒喷淋装置,其特征在于,所述清理板放置槽位于所述喷淋腔的左侧壁上,所述清理板活动设置于所述清理板放置槽内,所述出水管与所述喷淋腔连通,所述出水管的一端贯穿所述喷淋室后延伸至喷淋室外。
8.如权利要求5所述的屠宰加工用的消毒喷淋装置,其特征在于,所述羽毛清理通道和所述隔板移动槽均位于所述喷淋腔的右侧壁上,且所述羽毛清理通道和所述隔板移动槽垂直连通,所述隔板活动设置于所述隔板移动槽内。
9.如权利要求8所述的屠宰加工用的消毒喷淋装置,其特征在于,所述羽毛收集腔固定设置于所述喷淋室的右侧端,所述羽毛收集腔通过所述羽毛清理通道与所述喷淋腔连通。
10.如权利要求5所述的屠宰加工用的消毒喷淋装置,其特征在于,所述喷淋组件固定设置于所述喷淋腔内,所述喷淋组件包括高压水管、连接管和高压喷头,所述连接管的一端与所述高压水管连通,所述连接管的另一端与所述高压喷头连通,所述高压水管远离所述连接管的一端贯穿所述喷淋室后延伸至所述喷淋室外。
技术总结
本发明涉及屠宰喷淋装置技术领域,具体为一种屠宰加工用的消毒喷淋装置。本发明通过在喷淋室内设置羽毛清理组件,可有效地解决现有的消毒喷淋装置无法自主清理肉鸡肉鸭掉落的羽毛的问题,喷淋室内设置了过滤板,用于过滤羽毛,避免羽毛堵塞出水管,而当羽毛堵塞过滤板时,过滤板会因废水的重量逐渐增加而下移,从而启动清理板,清理板会将过滤板上的羽毛推动至羽毛清理通道处,并带动隔板向上移动,羽毛清理通道被打开,从而将羽毛清理至羽毛收集腔内,此设置实现了自主清理羽毛的目的,只要过滤板被堵塞,清理板就能自动清理过滤板,不需要人工操作,减轻了工作人员的工作量,而且清理过程中不需要关闭设备,不会影响消毒喷淋工作的正常进行。
技术研发人员:徐建平,王冠举,张应发,徐兆远
受保护的技术使用者:山东顺鹏食品有限公司
技术研发日:
技术公布日:2024/11/18
技术研发人员:徐建平,王冠举,张应发,徐兆远
技术所有人:山东顺鹏食品有限公司
