一种道路塌方预警装置的制作方法

本发明涉及道路环境监测领域，特指一种道路塌方预警装置。

背景技术：

1、目前我国公路总里程已达543万公里，形成了以高速公路为骨架、普通干线为脉络、农村公路为基础的全国公路网，会有很多存在塌方风险的危险区域，需要道路塌方预警系统进行监控和预警。

2、高速公路隧道在日常使用中出现塌方现象是一个严重的安全隐患，给公路交通带来了严重影响。高速公路隧道塌方是一种道路塌方预警装置极其严重的安全事故，可能导致严重的人员伤亡和财产损失。其原因分析涉及多方面因素，主要包括地质因素、设计施工问题和渗水问题。

3、地质因素是导致高速公路隧道塌方的主要原因之一。地质构造复杂、地层不稳定、地下水位变化等都可能导致隧道周围地质环境发生变化，从而导致隧道结构不稳定，发生塌方。

4、设计施工问题也是导致高速公路隧道塌方的重要原因。设计不合理、质量低劣的施工材料、施工工艺不当等都可能导致隧道结构不稳定，从而发生塌方。

5、渗水问题也是导致高速公路隧道塌方的常见原因。隧道周围地下水位过高，导致隧道结构受到水的侵蚀，从而导致隧道塌方。

6、道路在塌方前，道路下土层会向下滑动，道路混凝土层会异常震动及开裂，最后道路塌陷形成一个大空腔，通常受灾路面塌方可长约20m米，面积可约200㎡。这种塌方若无预警，正常行驶的车辆不能躲避，会直接坠入塌陷形成的大空腔中，导致车辆陷落和人员伤亡。

技术实现思路

1、本发明的目的在于克服现有技术的缺陷，提供一种道路塌方预警装置，解决现有的道路土体塌方造成人员伤亡的问题。

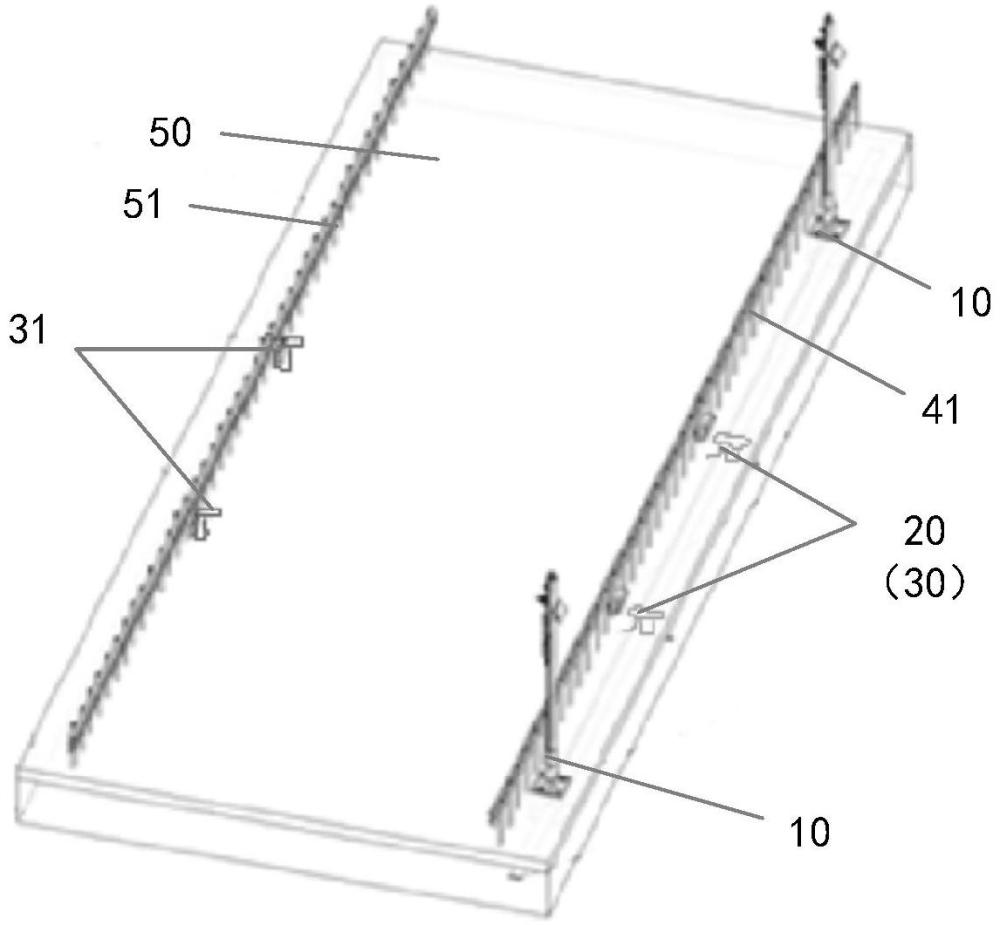

2、实现上述目的的技术方案是：一种道路塌方预警装置，能将道路状况反馈给道路中控系统，包括：多个塌方检测单元，多个所述塌方检测单元沿着道路的侧边设置，所述塌方检测单元用于检测所述道路土体是否稳定；多个激光测距仪，多个所述激光测距仪相间设置于所述道路的一侧；多个反射单元，所述反射单元与所述激光测距仪相对设置于所述道路另一侧，且所述反射单元与所述激光测距仪协同作用用于判断所述道路的地面是否发生移动；多功能灯杆，所述多功能灯杆与多个所述塌方检测单元同侧设置；第一警报模块，所述第一警报模块设置于所述多功能灯杆上，所述第一警报模块与多个所述塌方检测单元以及所述激光测距仪连接，所述塌方检测单元检测到土体异常以及所述激光测距仪检测到地面异常均可触发所述第一警报模块进行语音警报和文字示警。

3、本发明一种道路塌方预警装置中，通过塌方检测单元、激光测距仪与反射单元能够对道路的地面和深层土体进行实时监测，配合第一警报模块，能够及时发现道路的异常情况并发出警报，进一步提高道路行驶的安全保障。

4、本发明一种道路塌方预警装置的进一步改进在于，所述塌方检测单元包括：深层土体监测模块，所述深层土体监测模块埋入地下，所述深层土体监测模块监测所述道路处深层土体是否稳定。

5、本发明一种道路塌方预警装置的进一步改进在于，所述塌方检测单元还包括：第二警报模块，所述第二警报模块设置于所述深层土体监测模块上方的地面上，所述第二警报模块与所述深层土体监测模块连接，所述深层土体监测模块检测异常触发所述第二警报模块发出警报。

6、本发明一种道路塌方预警装置的进一步改进在于，所述塌方检测单元还包括：震动检测模块，所述震动检测模块放置于所述道路的地面，所述震动检测模块用于检测车辆行驶过程中所述道路地面产生的震动数值。

7、本发明一种道路塌方预警装置的进一步改进在于，所述塌方检测单元还包括：电阻探测针，所述电阻探测针插入土体，所述电阻探测针通过电阻的改变来监测土体中含水量的变化。

8、本发明一种道路塌方预警装置的进一步改进在于，所述反射单元包括：反射板组，所述反射板组与所述激光测距仪相对设置；自清洗装置，所述自清洗装置设置于所述反射板组周边，所述自清洗装置定时定期清洗所述反射板的板面。

9、本发明一种道路塌方预警装置的进一步改进在于，所述多功能灯杆上设有：摄像头，所述摄像头对所述道路进行实时监控。

10、本发明一种道路塌方预警装置的进一步改进在于，所述多功能灯杆上还设有车速、环境检测传感模块。

11、本发明一种道路塌方预警装置的进一步改进在于，所述多功能灯杆顶部设有信号接收模块，所述信号接收模块可与中控系统信号传讯。

12、本发明一种道路塌方预警装置的进一步改进在于，还包括：温感模块，所述温感模块设置于所述道路的侧边，所述温感模块用于收集道路上出现事故产生爆炸的温度数据。

1.一种道路塌方预警装置，其特征在于，包括：

2.根据权利要求1所述的一种道路塌方预警装置，其特征在于，所述塌方检测单元包括：

3.根据权利要求2所述的一种道路塌方预警装置，其特征在于，所述塌方检测单元还包括：

4.根据权利要求1所述的一种道路塌方预警装置，其特征在于，所述塌方检测单元还包括：

5.根据权利要求1所述的一种道路塌方预警装置，其特征在于，所述塌方检测单元还包括：

6.根据权利要求1所述的一种道路塌方预警装置，其特征在于，所述反射单元包括：

7.根据权利要求1所述的一种道路塌方预警装置，其特征在于，所述多功能灯杆上设有：

8.根据权利要求1所述的一种道路塌方预警装置，其特征在于，所述多功能灯杆上还设有车速、环境检测传感模块。

9.根据权利要求1所述的一种道路塌方预警装置，其特征在于，所述多功能灯杆顶部设有信号接收模块，所述信号接收模块可与中控系统信号传讯。

10.根据权利要求1所述的一种道路塌方预警装置，其特征在于，还包括：
