一种用于水产品养殖的氧气补充装置的制作方法

295次浏览
一种用于水产品养殖的氧气补充装置的制作方法

本技术涉及水产养殖,具体为一种用于水产品养殖的氧气补充装置。


背景技术:

1、水产品养殖是指通过人工方式在水域中养殖并培育各种水生生物,包括鱼类、虾类、贝类等,以获取食用、观赏或其他用途,水产品养殖是一种重要的水产养殖方式,广泛应用于渔业、水产养殖业和生态环境保护等领域,然而水产品养殖中常常需要的氧气补充提高水中氧气含量改善水产品的生长环境,传统的水产品养殖的氧气补充装置则通过气泵将空气压缩产生气泡,将氧气输送到水中,起到增氧的作用,气泵可以搭配气石或气泡带使用,帮助氧气充分溶解在水中,存在一些问题,传统的水产品养殖的氧气补充装置使用单一的气泵输送可能会形成死水区,即氧气无法到达的区域,同时会导致氧气在水体中分布不均匀,只能在设备周围范围内释放,无法覆盖整个水体,导致水体中氧气浓度存在局部高低不均的情况,为此,我们提出一种用于水产品养殖的氧气补充装置。


技术实现思路

1、本实用新型要解决的技术问题是克服现有的缺陷,提供一种用于水产品养殖的氧气补充装置,旋转运动将氧气充分溶解在水中,增加氧气与水体的接触面积,从而提高氧气的传输效率,可以有效解决背景技术中的问题。

2、为实现上述目的,本实用新型提供如下技术方案:一种用于水产品养殖的氧气补充装置,包括养殖池和补氧机构;

3、养殖池:其前侧面底端的排水孔处固定连接有排水管;

4、补氧机构:其包括套筒、输送管、排气盒和连接管二,所述套筒通过密封轴承转动连接于养殖池底壁中部的圆口处,套筒的内部通过密封轴承转动连接有输送管,输送管的顶端固定连接有排气盒,排气盒与输送管相连通,排气盒的上表面开设有均匀分布的排气口,输送管的底端延伸至养殖池下表面外部,输送管的底端固定连接有连接管二,连接管二的外表面与养殖池的底壁之间通过支架固定连接,旋转运动将氧气充分溶解在水中,增加氧气与水体的接触面积,从而提高氧气的传输效率,避免了氧气浓度不均匀导致的局部缺氧问题,从而保证整个水体中生物的正常呼吸和生长。

5、进一步的,还包括单片机,所述单片机设置于养殖池的前侧面上端,单片机的输入端电连接外部电源,便于控制各电器运转。

6、进一步的,所述补氧机构还包括排气管和连接管一,所述连接管一分别固定连接于输送管外表面前后两侧的排气孔处,连接管一的外表面均转动连接有排气管,排气管的外表面均开设有均匀分布的气孔,进行大范围补氧,提高氧气的传输效率。

7、进一步的,所述补氧机构还包括锥齿轮一和锥齿轮四,所述锥齿轮四固定套设套筒的顶端于,锥齿轮一均转动连接于连接管一的外表面,锥齿轮一的外侧面均与排气管的内侧面固定连接,两个锥齿轮一内侧的齿牙均与一个锥齿轮四上表面的齿牙啮合连接,驱动补氧。

8、进一步的,所述补氧机构还包括电机、锥齿轮二和锥齿轮三,所述锥齿轮三固定套设于套筒的底端外表面,电机通过螺栓安装于养殖池的下表面,电机的输出轴后端固定套设有锥齿轮二,锥齿轮二与锥齿轮三啮合连接,电机的输入端电连接单片机的输出端,电驱动补氧机构运转。

9、进一步的,还包括气泵,所述气泵串联于连接管二的后端,气泵的输入端电连接单片机的输出端,促进水体中的氧气循环和水流动。

10、进一步的,还包括压力表,所述压力表设置于连接管二的安装孔内,压力表的检测探头延伸至连接管二的内部,用于监测气体供应、调节补氧量、监控补氧效果。

11、与现有技术相比,本实用新型的有益效果是:本用于水产品养殖的氧气补充装置,具有以下好处:

12、将连接管二连接外部氧气管,然后通过单片机调控气泵运转,气泵将会产生气流并通过连接管二将氧气输送至输送管当中,氧气则依次从输送管内输送至排气盒内,氧气则通过排气盒上表面开设有均匀分布的排气口依次溶解在水中,然而一部分氧气则会被连接管一分流,依次流向排气管的内部,与此同时通过单片机调控电机运转,电机的输出轴带动锥齿轮二旋转,锥齿轮二通过与锥齿轮三的啮合转动,进而带动套筒通过密封轴承旋转,套筒旋转带动锥齿轮四旋转,锥齿轮四通过与两个锥齿轮一的啮合转动,从而带动排气管旋转,排气管通过外表面开设的均匀分布的排气口从而将氧气依次通过排气口输送至养殖池内,通过排气管的旋转运动将氧气充分溶解在水中,增加氧气与水体的接触面积,从而提高氧气的传输效率,避免了氧气浓度不均匀导致的局部缺氧问题,从而保证整个水体中水产品养殖等生物的正常呼吸和生长。



技术特征:

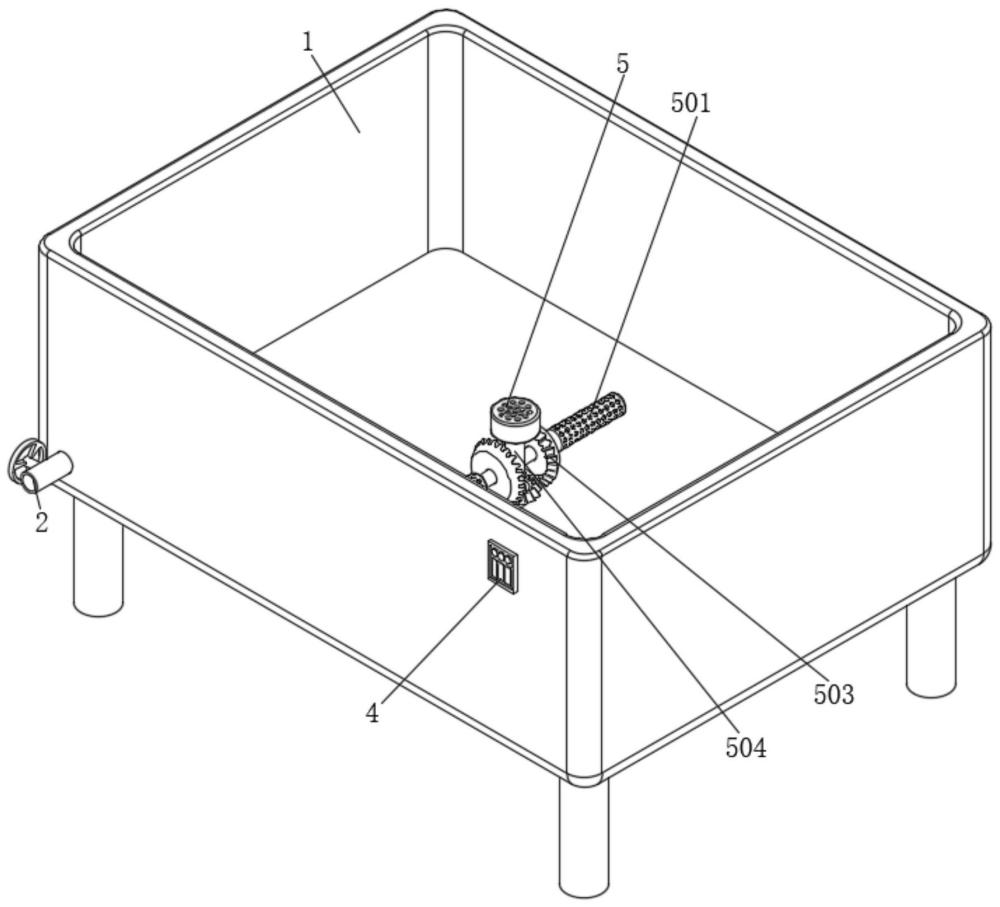

1.一种用于水产品养殖的氧气补充装置,其特征在于:包括养殖池(1)和补氧机构(5);

2.根据权利要求1所述的一种用于水产品养殖的氧气补充装置,其特征在于:还包括单片机(4),所述单片机(4)设置于养殖池(1)的前侧面上端,单片机(4)的输入端电连接外部电源。

3.根据权利要求2所述的一种用于水产品养殖的氧气补充装置,其特征在于:所述补氧机构(5)还包括排气管(501)和连接管一(502),所述连接管一(502)分别固定连接于输送管(504)外表面前后两侧的排气孔处,连接管一(502)的外表面均转动连接有排气管(501),排气管(501)的外表面均开设有均匀分布的气孔。

4.根据权利要求3所述的一种用于水产品养殖的氧气补充装置,其特征在于:所述补氧机构(5)还包括锥齿轮一(503)和锥齿轮四(509),所述锥齿轮四(509)固定套设套筒(510)的顶端于,锥齿轮一(503)均转动连接于连接管一(502)的外表面,锥齿轮一(503)的外侧面均与排气管(501)的内侧面固定连接,两个锥齿轮一(503)内侧的齿牙均与一个锥齿轮四(509)上表面的齿牙啮合连接。

5.根据权利要求4所述的一种用于水产品养殖的氧气补充装置,其特征在于:所述补氧机构(5)还包括电机(506)、锥齿轮二(507)和锥齿轮三(508),所述锥齿轮三(508)固定套设于套筒(510)的底端外表面,电机(506)通过螺栓安装于养殖池(1)的下表面,电机(506)的输出轴后端固定套设有锥齿轮二(507),锥齿轮二(507)与锥齿轮三(508)啮合连接,电机(506)的输入端电连接单片机(4)的输出端。

6.根据权利要求2所述的一种用于水产品养殖的氧气补充装置,其特征在于:还包括气泵(3),所述气泵(3)串联于连接管二(511)的后端,气泵(3)的输入端电连接单片机(4)的输出端。

7.根据权利要求1所述的一种用于水产品养殖的氧气补充装置,其特征在于:还包括压力表(6),所述压力表(6)设置于连接管二(511)的安装孔内,压力表(6)的检测探头延伸至连接管二(511)的内部。


技术总结
本技术公开了一种用于水产品养殖的氧气补充装置,包括养殖池和补氧机构;养殖池:其前侧面底端的排水孔处固定连接有排水管;补氧机构:其包括套筒、输送管、排气盒和连接管二,所述套筒通过密封轴承转动连接于养殖池底壁中部的圆口处,套筒的内部通过密封轴承转动连接有输送管,输送管的顶端固定连接有排气盒,排气盒与输送管相连通,排气盒的上表面开设有均匀分布的排气口,该用于水产品养殖的氧气补充装置,旋转运动将氧气充分溶解在水中,增加氧气与水体的接触面积,从而提高氧气的传输效率,避免了氧气浓度不均匀导致的局部缺氧问题,从而保证整个水体中生物的正常呼吸和生长。

技术研发人员:曹中发,刘文波
受保护的技术使用者:大冶市欣荣生态农业科技有限公司
技术研发日:20240329
技术公布日:2024/11/28
文档序号 : 【 40162248 】

技术研发人员:曹中发,刘文波
技术所有人:大冶市欣荣生态农业科技有限公司

备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
