一种防扭伤运动鞋的制作方法

本技术属于鞋子,涉及一种运动鞋,特别涉及一种防扭伤运动鞋。
背景技术:
1、运动鞋是根据人们参加运动或旅游的特点设计制造的鞋子,运动鞋的鞋底和普通的皮鞋、胶鞋不同,一般都是柔软而富有弹性的,能起一定的缓冲作用,运动时能增强弹性,有的还能防止脚踝受伤,所以,在进行体育运动时,大都要穿运动鞋,尤其是高烈度体能运动,如:篮球、跑步等。
2、市场上存在多种运动鞋,但许多运动鞋在防扭伤方面仍存在不足。用户在运动过程中,尤其是在进行高强度、高难度的运动时,容易发生扭伤等意外损伤。
技术实现思路
1、本实用新型的目的是针对现有技术中存在的上述问题,提供了一种增加稳定性和安全性的防扭伤运动鞋
2、本实用新型的目的可通过下列技术方案来实现:一种防扭伤运动鞋,包括系鞋体,所述的鞋体上设置有鞋面、鞋垫以及鞋底部,所述的鞋面上设置有若干个便于透气的透气孔,所述的鞋面上设置有用于扎紧鞋子的鞋带,其特征在于,所述的鞋底部内开设有内腔,且该所述的内腔上设置有用于防止脚步扭伤的防扭组件,所述的防扭组件位于鞋底部的后跟部位,所述的鞋底部的前跟部位上设置有用于防滑的防滑块,所述的防扭组件上设置有用于保护组件的防护罩,且该所述的防护罩内设置有防扭环,所述的防扭环为椭圆形,所述的防扭环外上设置有若干个用于支撑防扭环的支撑柱,且该所述支撑柱上设置有带复位功能的弹簧。
3、在上述的一种防扭伤运动鞋,所述支撑柱顶部设置有凹槽,且该位于所述的凹槽内设置有滚珠,通过安装滚珠有助于防扭环的滚动。
4、根在上述的一种防扭伤运动鞋,所述的防扭环为弹性材料制成,且该防扭环内部呈中空状。
5、在上述的一种防扭伤运动鞋,所述的防护罩顶部与鞋垫的底部固定连接,所述的防护罩底部固定镶嵌在鞋底底部上。
6、与现有技术相比,本防扭伤运动鞋有效提高了运动过程中的防扭伤能力;抗扭转片的设计使得鞋底在受到外力作用时能够保持稳定,减少扭伤的风险;此外,鞋面的舒适性和支撑性也使得用户在运动过程中能够保持良好的状态。
技术特征:

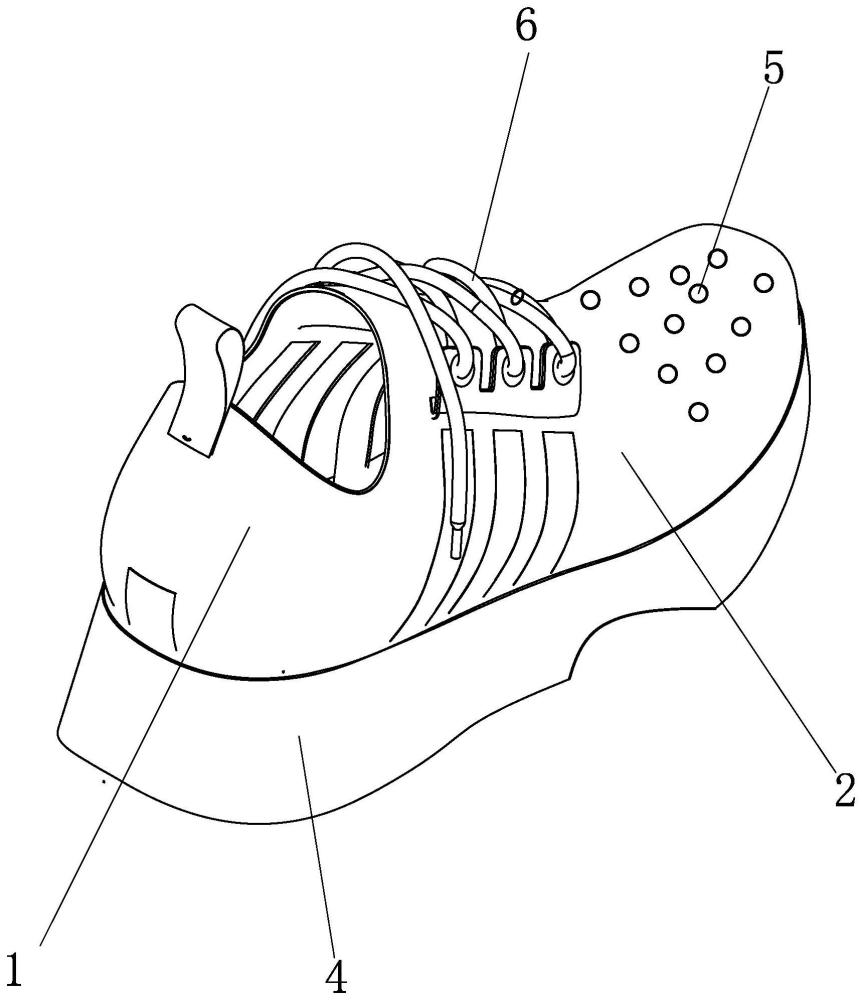

1.一种防扭伤运动鞋,包括系鞋体(1),所述的鞋体(1)上设置有鞋面(2)、鞋垫(3)以及鞋底部(4),所述的鞋面(2)上设置有若干个便于透气的透气孔(5),所述的鞋面(2)上设置有用于扎紧鞋子的鞋带(6),其特征在于,所述的鞋底部(4)内开设有内腔(7),且该所述的内腔(7)上设置有用于防止脚步扭伤的防扭组件(8),所述的防扭组件(8)位于鞋底部(4)的后跟部位,所述的鞋底部(4)的前跟部位上设置有用于防滑的防滑块(9),所述的防扭组件(8)上设置有用于保护组件的防护罩(10),且该所述的防护罩(10)内设置有防扭环(11),所述的防扭环(11)为椭圆形,所述的防扭环(11)外上设置有若干个用于支撑防扭环(11)的支撑柱(12),且该所述支撑柱(12)上设置有带复位功能的弹簧(13)。
2.根据权利要求1所述的一种防扭伤运动鞋,其特征在于,所述支撑柱(12)顶部设置有凹槽(14),且该位于所述的凹槽(14)内设置有滚珠(15),通过安装滚珠(15)有助于防扭环(11)的滚动。
3.根据权利要求1所述的一种防扭伤运动鞋,其特征在于,所述的防扭环(11)为弹性材料制成,且该防扭环(11)内部呈中空状。
4.根据权利要求1所述的一种防扭伤运动鞋,其特征在于,所述的防护罩(10)顶部与鞋垫(3)的底部固定连接,所述的防护罩(10)底部固定镶嵌在鞋底底部上。
技术总结
本技术提供了一种防扭伤运动鞋,属于鞋子技术领域。它解决了市场上运动鞋在运动过程中,尤其是在进行高强度、高难度的运动时,容易发生扭伤等意外损伤的问题。本防扭伤运动鞋,包括系鞋体,鞋体上设置有鞋面、鞋垫以及鞋底部,鞋面上设置有若干个便于透气的透气孔,鞋面上设置有用于扎紧鞋子的鞋带,鞋底部内开设有内腔,且该内腔上设置有用于防止脚步扭伤的防扭组件,防扭组件位于鞋底部的后跟部位,鞋底部的前跟部位上设置有用于防滑的防滑块,防扭组件上设置有用于保护组件的防护罩,且该防护罩内设置有防扭环,防扭环为椭圆形,防扭环外上设置有若干个用于支撑防扭环的支撑柱,且该支撑柱上设置有带复位功能的弹簧。本技术具有高效防扭伤的优点。
技术研发人员:陈梦佳
受保护的技术使用者:台州赟祥鞋业股份有限公司
技术研发日:20240425
技术公布日:2024/12/12
技术研发人员:陈梦佳
技术所有人:台州赟祥鞋业股份有限公司
