一种领子纸样设计用多功能活动套尺及其制图使用方法

本发明属于服装设计，具体涉及一种领子纸样设计用多功能活动套尺及其制图使用方法。

背景技术：

1、从服装设计的流程来看，服装纸样是款式设计到工艺制作的中间环节，是将服装设计构思具体化、成衣化的关键技术。因此，服装纸样设计是行业内必须要学习和掌握的一门技术。领子最靠近人的脸部，对脸部有重要的衬托作用，所以领子的设计又称为服装的“第一形象”设计。

2、目前领子纸样设计与制图的流程是，先确定人体颈根围、领高等尺寸，并根据公式计算制图时其他部位的尺寸，然后采用直尺、三角板、曲线板等通用(非专用)制图工具进行绘图。对于经验不足的人来说，容易在公式计算环节出错，尤其是难以把控公式中的变量，以致成品不能达到预期的效果。即使是经验丰富的纸样师，在制图过程中，由于没有专用工具，需要根据不同的部位，不断地更换工具的品种和位置来辅助制图，不仅浪费时间，还容易导致图中的线条精准度降低，继而造成成品领子品质降低。

技术实现思路

1、为了解决上述现有技术中存在的问题，提供了一种领子纸样设计用多功能活动套尺及其制图使用方法。

2、本发明解决其技术问题所采用的技术方案是：

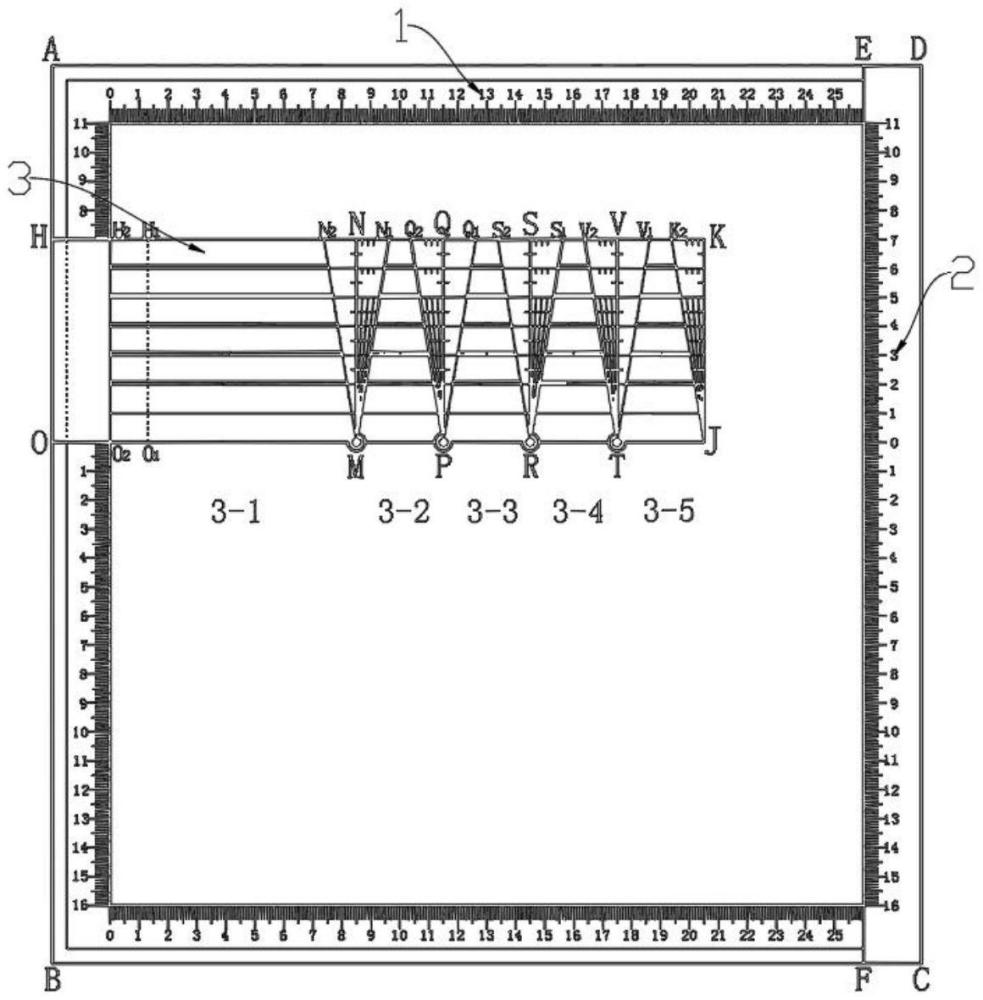

3、本技术方案提出了一种领子纸样设计用多功能活动套尺，包括：固定边框尺，所述固定边框尺由两橫尺以及一竖尺组成，竖尺连接于两横尺之间；活动测量尺，所述活动测量尺上下两端分别沿两所述橫尺上方水平滑动设置；活动绘图尺，所述活动绘图尺整体呈矩形构造，所述活动绘图尺包括一主尺板，所述主尺板一侧可置于竖尺上上下滑动设置，所述主尺板另一侧线性排列铰接有若干组活动尺板；其中，所述固定边框尺和活动测量尺内侧均设有刻度线，所述活动绘图尺上均匀开设有若干组横向的镂空孔，所述避让槽上表面设有网格状刻度线。

4、优选的，所述活动尺板两侧均设有避让槽，相邻的两活动尺板中的避让槽呈上下相对布设，当相邻的活动尺板向内转动时，两相邻活动尺板中的避让槽相叠合，位于活动尺板一侧的主尺板上开设有避让槽可与相邻活动尺板中的避让槽相叠合。

5、优选的，两所述橫尺与竖尺外侧均开设有凹槽，所述活动测量尺底部上下两端连接有凸块，所述凸块可分别位于橫尺上的凹槽内滑动。

6、优选的，所述主尺板外侧底部固定连接有凸起，所述凸起可位于竖尺上的凹槽内滑动，位于竖尺侧边主尺板的底面与竖尺地面处于同一平面。

7、优选的，所述避让槽呈直角三角形结构。

8、本发明还提出了一种使用领子纸样设计用多功能活动套尺绘制立领的制图方法，采用上述任一项一种领子纸样设计用多功能活动套尺，包括以下步骤：

9、s1：将活动绘图尺置于竖尺上滑动至设计位置，于活动绘图尺底部标出立领后中心线起始点，根据设计要求于立领后中心线起始点上方其中一镂空孔内或活动绘图尺顶部标出立领后中心线终点；

10、s2：确定领底线的长度，逆时针旋转其中一活动尺板，使该活动尺板中的避让槽与相邻避让槽全部或部分叠合使活动绘图尺底部呈向上翘起状态，利用活动测量尺测量确定翘起量，利用活动绘图尺的底边绘制领底辅助线；

11、s3：保持活动绘图尺整体呈向上翘起状态，随后于s1中标出的镂空孔内绘制领上端辅助线；

12、s4：取下活动测量尺，将领上端和领底的辅助线连接成完整的线，利用该活动测量尺将立领后中心线起始点和立领后中心线终点相连接，再利用该活动测量尺将领底辅助线和领上端辅助线相连接。

13、本发明还提出了一种使用领子纸样设计用多功能活动套尺绘制立翻领的制图方法，采用上述任一项一种领子纸样设计用多功能活动套尺，包括以下步骤：

14、s1：将活动绘图尺置于竖尺上滑动至设计位置，于活动绘图尺底部和活动绘图尺顶部或其中一楼空线内做标点，两标点为立翻领后中心线的起始点；

15、s2：确定领底线的长度，顺时针旋转活动尺板，使相邻的避让槽之间具有间距，利用活动测量尺测量确定总的下落量，利用活动绘图尺的底边绘制领底辅助线；

16、s3：保持活动绘图尺整体呈向下落状态，随后于s1中标出的镂空孔内或活动绘图尺顶部绘制领上端辅助线；

17、s4：取下活动测量尺，将领上端和领底的辅助线连接成完整的线，利用该活动测量尺将两起始标点相连接，用活动测量尺将领底辅助线和领上端辅助线相连接，最后利用活动测量尺绘制翻折线。

18、本发明还提出了一种使用领子纸样设计用多功能活动套尺绘制分体翻领的制图方法，采用上述任一项一种领子纸样设计用多功能活动套尺，包括以下步骤：

19、s1：绘制分体翻领的领座；

20、s101：将活动绘图尺置于竖尺上滑动至设计位置，于活动绘图尺底部标出起始点，根据设计要求于点上方其中一镂空孔内或活动绘图尺顶部标出终止点；

21、s102：确定领底线的长度，逆时针旋转其中一活动尺板，使该活动尺板中的避让槽与相邻避让槽全部或部分叠合使活动绘图尺底部呈向上翘起状态，利用活动测量尺测量确定翘起量，利用活动绘图尺的底边绘制领底辅助线；

22、s103：保持活动绘图尺整体呈向上翘起状态，随后于s1中标出的镂空孔内绘制领上端辅助线；

23、s104：取下活动测量尺，将领上端和领底的辅助线连接成完整的线，利用该活动测量尺将起始点和终止点相连接，再利用该活动测量尺将领底辅助线和领上端辅助线相连接得到领座；

24、s2：绘制分体翻领的领面；

25、s201：将活动绘图尺置于竖尺上滑动至设计位置，于活动绘图尺底部和活动绘图尺顶部或其中一楼空线内分别做标记点和起始点；

26、s202：确定领底线的长度，顺时针旋转活动尺板，使相邻的避让槽之间具有间距，利用活动测量尺测量确定总的下落量，利用活动绘图尺的底边绘制领底辅助线；

27、s203：保持活动绘图尺整体呈向下落状态，随后于s201中标出的镂空孔内或活动绘图尺顶部绘制领上端辅助线；

28、s204：取下活动测量尺，将领上端和领底的辅助线连接成完整的线，利用该活动测量尺将标记点和起始点相连接，用活动测量尺将领底辅助线和领上端辅助线相连接。

29、本发明还提出了一种使用领子纸样设计用多功能活动套尺绘制平翻领的制图方法，其特征在于，采用上述任一项一种领子纸样设计用多功能活动套尺，包括以下步骤：

30、s1：将活动绘图尺置于竖尺上滑动至设计位置，于活动绘图尺底部和活动绘图尺顶部或其中一楼空线内分别做标记点和起始点；

31、s2：确定领底线长度，逆时针旋转活动尺板，使相邻的避让槽之间具有间距，利用活动测量尺测量确定总的下落量，利用活动绘图尺的底边绘制领底辅助线；

32、s3：保持活动绘图尺整体呈向弯折状态，随后于s1中标出的镂空孔内或活动绘图尺顶部绘制领上端外领口辅助线；

33、s4：取下活动测量尺，将领上端和领底的辅助线连接成完整的线，利用该活动测量尺将两标记点和起始点相连接，用活动测量尺将领底辅助线和领上端辅助线相连接。

34、与现有技术相比，本发明具有以下优点：

35、本发明中通过固定边框尺、活动测量尺和活动绘图尺形成用于制作领子的套尺，三者之间相互配合绘制，避免了领子平面制图时非专用工具的拼凑、抽象的公式计算、繁琐的绘图步骤等，使得制图更加便利，成品最终呈现的效果更加直观、可控，可快捷、准确的绘制出不同结构和款式的领子。
