一种防摔防撞效果好的旅行箱包的制作方法

本技术涉及箱包，尤其涉及一种防摔防撞效果好的旅行箱包。

背景技术：

1、旅行箱包是指用于携带和保护个人物品、衣物等随身物品的一种容器。这些箱包通常设计用于旅行、度假、商务差旅或其他需要携带物品的场合，旅行包是一种介于行李箱和背包之间的选择，通常带有手提和肩背两种携带方式。这种设计使得旅行包在各种场合下都具备便捷性和灵活性，防摔和防撞是旅行箱包设计中的重要考虑因素，其主要目的是保护箱包内的物品以及提高箱包本身的耐用性，旅行箱包内可能携带着各种易碎或敏感的物品，如玻璃制品、电子设备、化妆品等。防摔和防撞设计可以有效减缓外界冲击对箱包内物品的影响，防止物品受损或破碎，总体来说，防摔和防撞设计对于旅行箱包来说是至关重要的，它们为用户提供了更可靠的保护，确保行李安全，并增加了箱包的耐用性。

2、经检索在公告号为：cn216316087u中公开了一种具有防摔防撞功能的箱包，包括箱包本体，所述箱包本体的正面通过拉链活动连接有箱盖，所述箱包本体内壁的背面固定连接有放置腔箱。本实用新型通过设置第一支撑块、支撑柱、第二支撑块、第一弹簧、移动板、移动柱、防撞板、第二弹簧、第一缓冲层、第一三元乙丙橡胶层、第一氯丁橡胶层、第二缓冲层、第二三元乙丙橡胶层、第二氯丁橡胶层和缓冲垫相互配合，达到了提高箱包防摔防撞性能的优点，使箱包在受到撞击时，能够有效的对箱包进行弹力缓冲减震，防止箱包出现撞击摔坏，同时能够提高箱包的支撑强度，防止箱包出现摔坏，延长了箱包的使用寿命，能够满足使用者的使用需求。

3、上述申请中达到了提高箱包防摔防撞性能的优点，使箱包在受到撞击时，能够有效的对箱包进行弹力缓冲减震，防止箱包出现撞击摔坏，同时能够提高箱包的支撑强度，防止箱包出现摔坏，延长了箱包的使用寿命，能够满足使用者的使用需求，但是在使用该箱包的过程中该箱包可能不具备，便携性和更换性在使用的过程中可能会出现较难对保护结构进行更换的效果且遇到猛烈撞击时箱包没有固定结构来进行固定会发生箱包断裂导致内部的物品散落的问题。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种防摔防撞效果好的旅行箱包，旨在改善在使用过程中对箱包的保护结构进行更换和防止剧烈撞击导致箱体断裂的问题。

2、为实现上述目的，本实用新型提供了如下技术方案：

3、一种防摔防撞效果好的旅行箱包，包括箱体，所述箱体的外壁滑动连接有保护套，所述箱体的外壁滑动连接在保护套的内壁，所述保护套的外壁固定连接有第一气囊，所述保护套的上表面固定连接有第二气囊，所述保护套的下表面固定连接有第三气囊，所述保护套的内部设置有第一滑槽，所述箱体的外壁固定连接有保护条，所述保护条的外壁滑动连接在保护套的内壁，所述箱体的下表面固定连接有脚套，所述脚套的外壁滑动连接在保护套的内壁，所述箱体的外壁设置有拉合组件。

4、优选的，所述拉合组件包括盖子，所述盖子的外壁固定连接在箱体的内壁，所述盖子的外壁固定连接有链条，所述链条的外壁固定连接在箱体的内壁，所述链条的外壁啮合连接有拉链。

5、优选的，所述箱体的外壁滑动连接有卡锁，所述卡锁的内部固定连接有第一转轴，所述第一转轴的外壁转动连接有第一连接杆。

6、优选的，所述第一连接杆的外壁固定连接有卡块，所述卡块的外壁固定连接有弹簧，所述弹簧的一端固定连接有固定板，所述固定板的外壁固定连接在箱体的内壁，所述箱体的内壁滑动连接有背板。

7、优选的，所述背板的内部设置有第二滑槽，所述卡块的外壁滑动连接在第二滑槽的内壁，所述背板的外壁固定连接有插盒，所述插盒的内部滑动连接有提杆，所述提杆的外壁滑动连接在第一滑槽的内部。

8、优选的，所述脚套的内壁固定连接有第一固定杆，所述第一固定杆的一端固定连接有伸缩杆，所述伸缩杆的输出端固定连接有拉动杆。

9、优选的，所述拉动杆的外壁转动连接有第一曲杆，所述第一曲杆的内部转动连接有第二固定杆，所述第二固定杆的一端固定连接在脚套的内壁，所述第一曲杆的内部转动连接有第一滑柱，所述第一滑柱的外壁固定连接有第二连接杆。

10、优选的，所述第二连接杆的内部转动连接有第二滑柱，所述第二滑柱的外壁转动连接有第二曲杆，所述第二曲杆的内部转动连接有第三固定杆，所述第三固定杆的一端固定连接在脚套的内壁，所述第二连接杆的下表面固定连接有万向轮。

11、本实用新型具有如下有益效果：

12、1、本实用新型中，通过将保护套套在箱体的表面受到污染，再通过第一气囊在行李箱摔倒时可以在磕碰地面时保护箱包，在移动的过程中第二气囊和第三气囊可以防止箱包的角发生磕碰的问题，在使用的过程中保护条可以防止剧烈撞击导致箱体断裂的效果。

13、2、本实用新型中，如果在使用时提杆发生损坏，通过将卡锁摁下让再通过第一转轴转动，即可带动弹簧弹开卡块这时即可让卡块从第二滑槽的内壁滑出，取下背板再将提杆从插盒的内部抽出，即可对提杆进行更换，在使用的过程中可以通过该结构对提杆进行快速更换和安装的效果。

14、3、本实用新型中，通过启动伸缩杆带动拉动杆拉动第一曲杆在第二固定杆和第一滑柱的外壁旋转，拉动第二连接杆通过第二滑柱的转动进行曲杆运动，在使用的过程中可以达到对万向轮收起和使用的效果，当停滞时通过收起万向轮可通过脚套站立在底边提高箱体本身的稳定性，防止箱体滑动导致磕碰。

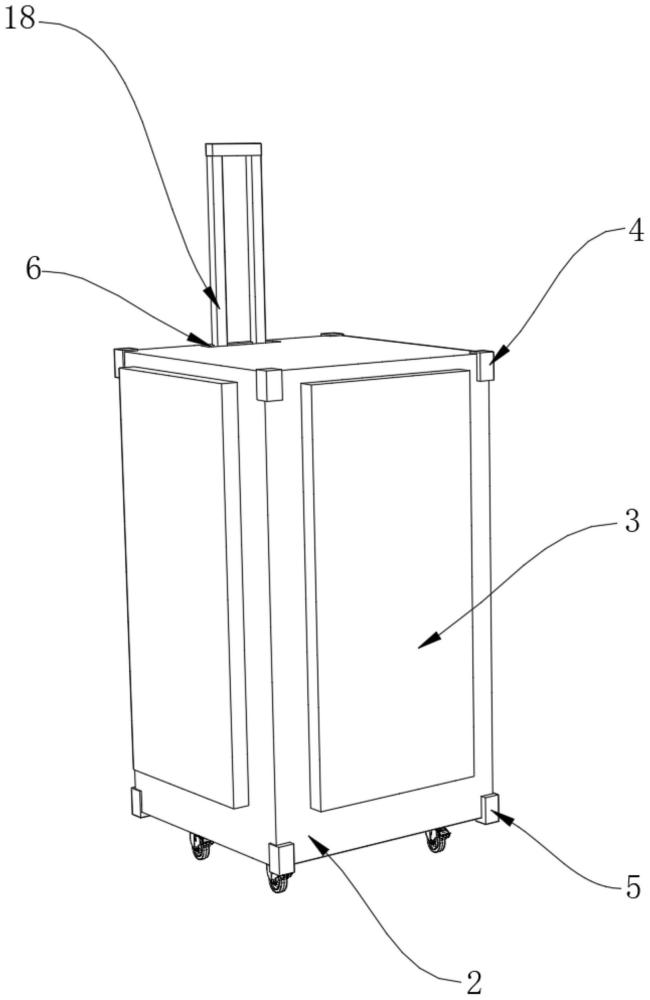

1.一种防摔防撞效果好的旅行箱包，包括箱体(1)，其特征在于：所述箱体(1)的外壁滑动连接有保护套(2)，所述箱体(1)的外壁滑动连接在保护套(2)的内壁，所述保护套(2)的外壁固定连接有第一气囊(3)，所述保护套(2)的上表面固定连接有第二气囊(4)，所述保护套(2)的下表面固定连接有第三气囊(5)，所述保护套(2)的内部设置有第一滑槽(6)，所述箱体(1)的外壁固定连接有保护条(7)，所述保护条(7)的外壁滑动连接在保护套(2)的内壁，所述箱体(1)的下表面固定连接有脚套(8)，所述脚套(8)的外壁滑动连接在保护套(2)的内壁，所述箱体(1)的外壁设置有拉合组件。

2.根据权利要求1所述的一种防摔防撞效果好的旅行箱包，其特征在于：所述拉合组件包括盖子(30)，所述盖子(30)的外壁固定连接在箱体(1)的内壁，所述盖子(30)的外壁固定连接有链条(31)，所述链条(31)的外壁固定连接在箱体(1)的内壁，所述链条(31)的外壁啮合连接有拉链(32)。

3.根据权利要求1所述的一种防摔防撞效果好的旅行箱包，其特征在于：所述箱体(1)的外壁滑动连接有卡锁(9)，所述卡锁(9)的内部固定连接有第一转轴(10)，所述第一转轴(10)的外壁转动连接有第一连接杆(11)。

4.根据权利要求3所述的一种防摔防撞效果好的旅行箱包，其特征在于：所述第一连接杆(11)的外壁固定连接有卡块(14)，所述卡块(14)的外壁固定连接有弹簧(13)，所述弹簧(13)的一端固定连接有固定板(12)，所述固定板(12)的外壁固定连接在箱体(1)的内壁，所述箱体(1)的内壁滑动连接有背板(16)。

5.根据权利要求4所述的一种防摔防撞效果好的旅行箱包，其特征在于：所述背板(16)的内部设置有第二滑槽(15)，所述卡块(14)的外壁滑动连接在第二滑槽(15)的内壁，所述背板(16)的外壁固定连接有插盒(17)，所述插盒(17)的内部滑动连接有提杆(18)，所述提杆(18)的外壁滑动连接在第一滑槽(6)的内部。

6.根据权利要求1所述的一种防摔防撞效果好的旅行箱包，其特征在于：所述脚套(8)的内壁固定连接有第一固定杆(19)，所述第一固定杆(19)的一端固定连接有伸缩杆(20)，所述伸缩杆(20)的输出端固定连接有拉动杆(21)。

7.根据权利要求6所述的一种防摔防撞效果好的旅行箱包，其特征在于：所述拉动杆(21)的外壁转动连接有第一曲杆(22)，所述第一曲杆(22)的内部转动连接有第二固定杆(23)，所述第二固定杆(23)的一端固定连接在脚套(8)的内壁，所述第一曲杆(22)的内部转动连接有第一滑柱(24)，所述第一滑柱(24)的外壁固定连接有第二连接杆(25)。

8.根据权利要求7所述的一种防摔防撞效果好的旅行箱包，其特征在于：所述第二连接杆(25)的内部转动连接有第二滑柱(26)，所述第二滑柱(26)的外壁转动连接有第二曲杆(27)，所述第二曲杆(27)的内部转动连接有第三固定杆(28)，所述第三固定杆(28)的一端固定连接在脚套(8)的内壁，所述第二连接杆(25)的下表面固定连接有万向轮(29)。
