智能灭菌口罩的制作方法

本发明涉及口罩,更具体地说,本发明涉及智能灭菌口罩。
背景技术:
1、经过环氧乙烷(eo)等灭菌方式的口罩,称为灭菌级口罩,现有的灭菌口罩上可以添加监测装置来检测口罩的状态,如果口罩所处状态已经处于无法继续使用的时候,监测装置会发出报警,以达到智能提示的效果,而现有的智能灭菌口罩通常由监测装置、口罩本体和挂绳组成,而通常挂绳是具有一定的弹力的,以满足不同体态的用户使用,但在实际使用时,仍然会出现面部较大的用户在佩戴口罩时感觉到勒感,面部较小的用户在口罩时会出现口罩戴不紧的情况,进而降低了智能灭菌口罩的使用范围。
技术实现思路
1、为了克服现有技术的不足,本发明提供了智能灭菌口罩,具有提高智能灭菌口罩的使用范围的优点。
2、为实现上述目的,本发明提供如下技术方案:智能灭菌口罩,包括口罩本体,所述口罩本体的左右两侧均开设有圆孔,所述圆孔内设有固定环,所述固定环的后端固定安装有粘贴环,所述粘贴环的内腔设有拆装环,所述拆装环的内腔开设有滑槽,所述拆装环的内腔放置有旋转环,所述旋转环的表面固定安装有滑环,所述旋转环的中部固定安装有封闭环,所述口罩本体的前端固定安装有导线管,所述导线管的内腔放置有挂绳,所述挂绳靠近固定环的一端固定安装有连接柱,所述旋转环的表面开设有螺纹孔,所述固定环的表面开设有连接洞。
3、作为本发明的一种优选技术方案,所述旋转环的内腔固定安装有呼吸阀,所述固定环的后端固定安装有固定片,所述呼吸阀的后端开设有出气口,所述固定片和出气口均为半圆形。
4、作为本发明的一种优选技术方案,所述拆装环后端的外表面开设有外螺纹,所述固定环内腔的后端开设有内螺纹,所述内螺纹与外螺纹啮合,所述固定环内腔的后端固定安装有挡环,所述拆装环与挡环接触,所述旋转环的后端开设有插孔,所述拆装环内腔的后端固定安装有插轴。
5、作为本发明的一种优选技术方案,所述粘贴环共有两个,两个所述粘贴环分别位于固定环的前后两侧,两个所述粘贴环均粘贴在固定环上。
6、作为本发明的一种优选技术方案,所述滑环活动连接在滑槽内,所述滑槽的厚度值大于滑环的厚度值,所述封闭环位于固定环内腔的前侧。
7、作为本发明的一种优选技术方案,所述旋转环的前端位于固定环的前侧,所述旋转环外表面的前端开设有防滑槽。
8、作为本发明的一种优选技术方案,所述导线管的形状为“z”字形,所述挂绳的左端置于固定环内,所述挂绳的底端固定安装在固定环前侧面的底端。
9、作为本发明的一种优选技术方案,所述螺纹孔与连接柱啮合,所述螺纹孔位于滑环和封闭环之间。
10、作为本发明的一种优选技术方案,所述插轴与插孔一一对应,所述插轴位于插孔的后侧,所述插轴与插孔之间不接触。
11、作为本发明的一种优选技术方案,所述旋转环内腔的前端固定安装有监测装置,所述监测装置的前端固定安装有显示屏,所述监测装置的侧面开设有充电口。
12、与现有技术相比,本发明的有益效果如下:
13、1、本发明通过在拆装环内设置可以旋转的旋转环,并且在旋转环上开设螺纹孔,通过将连接柱旋入螺纹孔内的方式将挂绳与旋转环进行固定,在用户实际佩戴时,可以通过旋转旋转环来带动挂绳缠绕在旋转环上或将挂绳从旋转环上放出,实现了调节挂绳位于导线管外侧的总长度,即使面对面部较大和面部较小的用户使用时,也能实现挂绳舒适的挂在用户耳后的效果,提高了用户的使用舒适度并增加了装置的使用范围。
14、2、本发明通过在固定环的后侧设置半圆形的固定片,以及在呼吸阀的后侧开设半圆形的出气口,用户在面对不同的使用环境时,可以选择旋转旋转环以带动固定片相对于出气口转动,进而调整固定片与出气口之间共同连通部分的面积,即调整单位时间内通过呼吸阀排出的气量,已满足不同使用环境下的使用需求。
15、3、本发明通过在固定环内开设内螺纹,以及在拆装环的表面开设外螺纹,在口罩本体无法继续使用后,可以旋转将旋转环边向后压动边旋转的放置,带动拆装环旋转,进而实现将拆装环从固定环内旋出,随后向前拉出旋转环,最后将连接柱从螺纹孔内旋出后,可以将拆装环和旋转环完整的取出,在安装在新的固定环上,进而降低了用户的使用成本。
技术特征:

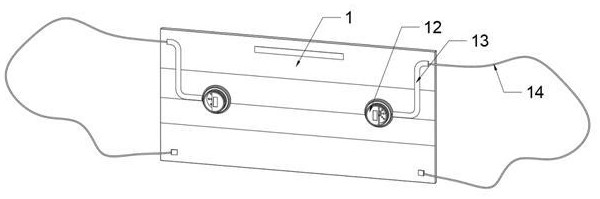

1.智能灭菌口罩,包括口罩本体(1),其特征在于:所述口罩本体(1)的左右两侧均开设有圆孔,所述圆孔内设有固定环(2),所述固定环(2)的后端固定安装有粘贴环(3),所述粘贴环(3)的内腔设有拆装环(4),所述拆装环(4)的内腔开设有滑槽(7),所述拆装环(4)的内腔放置有旋转环(8),所述旋转环(8)的表面固定安装有滑环(9),所述旋转环(8)的中部固定安装有封闭环(10),所述口罩本体(1)的前端固定安装有导线管(13),所述导线管(13)的内腔放置有挂绳(14),所述挂绳(14)靠近固定环(2)的一端固定安装有连接柱(16),所述旋转环(8)的表面开设有螺纹孔(15),所述固定环(2)的表面开设有连接洞(21)。
2.根据权利要求1所述的智能灭菌口罩,其特征在于:所述旋转环(8)的内腔固定安装有呼吸阀(11),所述固定环(2)的后端固定安装有固定片(20),所述呼吸阀(11)的后端开设有出气口(22),所述固定片(20)和出气口(22)均为半圆形。
3.根据权利要求1所述的智能灭菌口罩,其特征在于:所述拆装环(4)后端的外表面开设有外螺纹(6),所述固定环(2)内腔的后端开设有内螺纹(5),所述内螺纹(5)与外螺纹(6)啮合,所述固定环(2)内腔的后端固定安装有挡环(17),所述拆装环(4)与挡环(17)接触,所述旋转环(8)的后端开设有插孔(19),所述拆装环(4)内腔的后端固定安装有插轴(18)。
4.根据权利要求1所述的智能灭菌口罩,其特征在于:所述粘贴环(3)共有两个,两个所述粘贴环(3)分别位于固定环(2)的前后两侧,两个所述粘贴环(3)均粘贴在固定环(2)上。
5.根据权利要求1所述的智能灭菌口罩,其特征在于:所述滑环(9)活动连接在滑槽(7)内,所述滑槽(7)的厚度值大于滑环(9)的厚度值,所述封闭环(10)位于固定环(2)内腔的前侧。
6.根据权利要求1所述的智能灭菌口罩,其特征在于:所述旋转环(8)的前端位于固定环(2)的前侧,所述旋转环(8)外表面的前端开设有防滑槽。
7.根据权利要求1所述的智能灭菌口罩,其特征在于:所述导线管(13)的形状为“z”字形,所述挂绳(14)的左端置于固定环(2)内,所述挂绳(14)的底端固定安装在固定环(2)前侧面的底端。
8.根据权利要求1所述的智能灭菌口罩,其特征在于:所述螺纹孔(15)与连接柱(16)啮合,所述螺纹孔(15)位于滑环(9)和封闭环(10)之间。
9.根据权利要求3所述的智能灭菌口罩,其特征在于:所述插轴(18)与插孔(19)一一对应,所述插轴(18)位于插孔(19)的后侧,所述插轴(18)与插孔(19)之间不接触。
10.根据权利要求1所述的智能灭菌口罩,其特征在于:所述旋转环(8)内腔的前端固定安装有监测装置(12),所述监测装置(12)的前端固定安装有显示屏(24),所述监测装置(12)的侧面开设有充电口(23)。
技术总结
本发明涉及口罩技术领域,且公开了智能灭菌口罩,包括口罩本体,所述口罩本体的左右两侧均开设有圆孔,所述圆孔内设有固定环,所述固定环的后端固定安装有粘贴环,所述粘贴环的内腔设有拆装环,所述拆装环的内腔开设有滑槽,所述拆装环的内腔放置有旋转环。本发明通过在旋转环上开设螺纹孔,通过将连接柱旋入螺纹孔内的方式将挂绳与旋转环进行固定,在用户实际佩戴时,可以通过旋转旋转环来带动挂绳缠绕在旋转环上或将挂绳从旋转环上放出,实现了调节挂绳位于导线管外侧的总长度,即使面对面部较大和面部较小的用户使用时,也能实现挂绳舒适的挂在用户耳后的效果,提高了用户的使用舒适度并增加了装置的使用范围。
技术研发人员:顾俊祥
受保护的技术使用者:泗阳捷锋帽业有限公司
技术研发日:
技术公布日:2024/11/18
技术研发人员:顾俊祥
技术所有人:泗阳捷锋帽业有限公司
