显示屏的结构的制作方法

193次浏览
显示屏的结构的制作方法

本发明涉及一种显示屏的结构,尤其涉及一种有机发光二极管(organic lightemitting diode,oled)面板的结构。


背景技术:

1、有别于传统发光二极管(light emitting diode,led)或有机发光二极管(organic led,oled)面板其屏幕构建在玻璃基板上的方式,次世代有机发光二极管面板(如微型有机发光二极管(micro-oled)面板)的屏幕是直接贴装在硅晶圆上。在这种次世代有机发光二极管面板的制作流程中,像素组件(例如电容和金氧半晶体管(metal-oxidesemiconductor transistor,mos transistor))及其金属导线是通过互补式金氧半(complementary mos,cmos)工艺来实现,再将有机发光二极管组件蒸镀(evaporationplanting)在最上层金属层的上方,即可完成上发光(top-emission)有机发光二极管面板的制作。

2、在上发光有机发光二极管面板中,有机发光二极管发出的光线向上发送以产生欲显示的图像,但仍可能存在部分光线散漏到底层的金氧半晶体管,而照射到金氧半晶体管的漏光可能导致晶体管产生漏电流。一般来说,用来驱动有机发光二极管的操作电流通常位于纳安培(nanoampere)及皮安培(picoampere)之间的等级。在此情况下,漏电流被要求应低于数个飞安培(femtoampere),以避免影响有机发光二极管的正常发光。


技术实现思路

1、因此,本发明的主要目的即在于提出一种新式的有机发光二极管(organic lightemitting diode,oled)面板结构,以降低照射到晶体管的漏光,使漏电流达到最小。

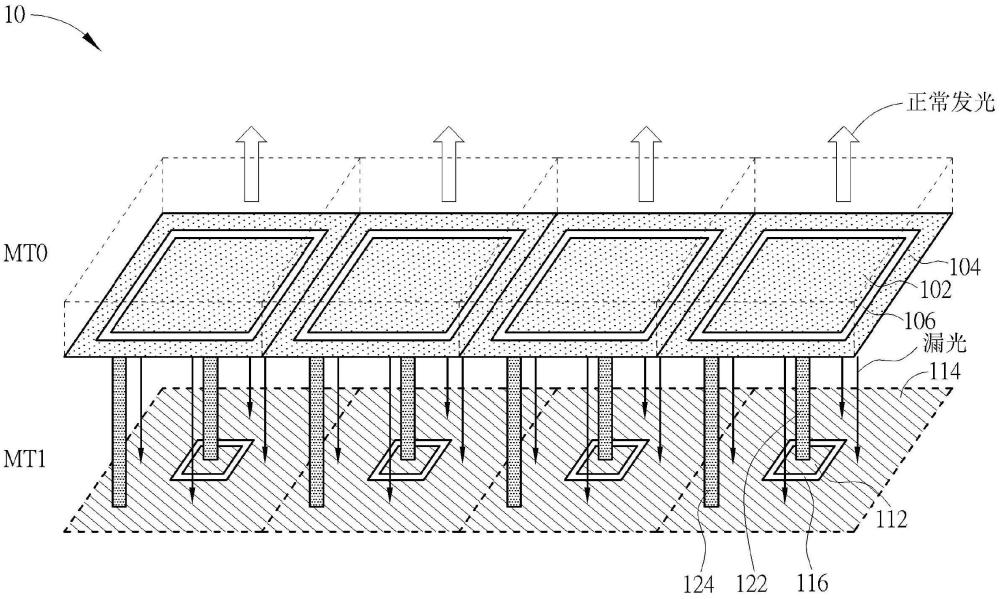

2、本发明的一实施例公开了一种显示屏,其包括多个像素,其中,该多个像素中的一第一像素包括一发光组件、一第一金属层、及位于该第一金属层下方的一第二金属层。该发光组件具有一第一电极及一第二电极。该第一金属层包括一内电极板及一外电极板,其中,该内电极板耦接于该发光组件的该第一电极,且该外电极板耦接于该发光组件的该第二电极,并与该第一金属层的该内电极板通过一第一环状空间隔开。该第二金属层包括一内电极板及一外电极板,其中,该内电极板耦接于该第一金属层的该内电极板,且该外电极板与该第二金属层的该内电极板通过一第二环状空间隔开。其中,该第二环状空间的长度不同于该第一环状空间的长度。



技术特征:

1.一种显示屏,包括多个像素,其特征在于,该多个像素中的一第一像素包括:

2.如权利要求1所述的显示屏,其特征在于,该第二环状空间的长度短于该第一环状空间的长度。

3.如权利要求1所述的显示屏,其特征在于,该第一电极是该发光组件的阳极,该第二电极是该发光组件的阴极。

4.如权利要求1所述的显示屏,其特征在于,该第一环状空间及该第二环状空间均为对应于该第一像素的面积的一正方形环状空间。

5.如权利要求1所述的显示屏,其特征在于,该第二金属层的该外电极板耦接于该第一金属层的该外电极板。

6.如权利要求1所述的显示屏,其特征在于,该第二金属层的该外电极板形成一金属-绝缘层-金属电容的一电极。

7.如权利要求1所述的显示屏,其特征在于,还包括:

8.如权利要求7所述的显示屏,其特征在于,该第三金属层还包括一特定电极板,耦接于该第二金属层的该内电极板,其中,该特定电极板的直径、侧边长度、或面积不同于该第二金属层的该内电极板的直径、侧边长度、或面积。

9.如权利要求1所述的显示屏,其特征在于,该第一金属层的该外电极板通过该多个像素外的一金属绕线耦接至一电压供应电路。

10.如权利要求1所述的显示屏,其特征在于,还包括:


技术总结
本发明公开了一种显示屏,其包括多个像素,其中一第一像素包括一发光组件、一第一金属层、及位于该第一金属层下方的一第二金属层。该发光组件具有一第一电极及一第二电极。该第一金属层包括耦接于该发光组件的该第一电极的一内电极板,且包括耦接于该发光组件的该第二电极并与该第一金属层的该内电极板通过一第一环状空间隔开的一外电极板。该第二金属层包括耦接于该第一金属层的该内电极板的一内电极板,且包括与该第二金属层的该内电极板通过一第二环状空间隔开的一外电极板。其中,该第二环状空间的长度不同于该第一环状空间的长度。

技术研发人员:王淑芳
受保护的技术使用者:联咏科技股份有限公司
技术研发日:
技术公布日:2024/11/14
文档序号 : 【 40001369 】

技术研发人员:王淑芳
技术所有人:联咏科技股份有限公司
